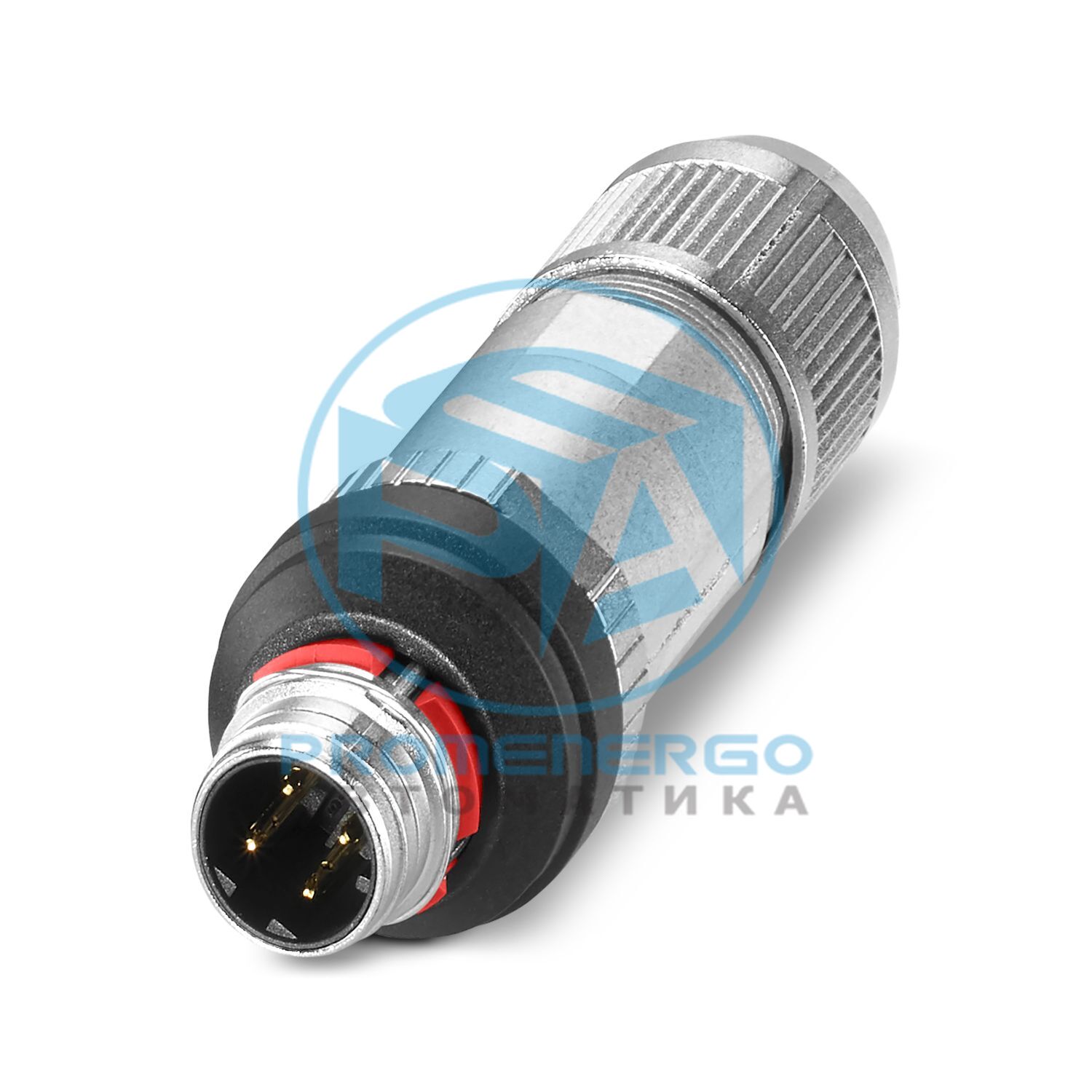

Разъем, PROFINET CAT5 (100 Мбит/с), 4-полюсный, экранированный, Штекер прямой M12 Push-Pull, кодирование: D, Пружинное соединение Push-lock, материал накатанной гайки: Цинковое литье под давлением, никелированное, Внешний диаметр кабеля 4 мм ... 8 мм
Технические характеристики
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Тип продукта
Круглый разъем (со стороны кабеля)
Приложение
Данные
Количество позиций
4
Количество кабельных выводов
1
Экранированный
да
Кодирование
Д
Кабельный вывод
прямой
Категория перенапряжения
II
Степень загрязнения
3
Внешний диаметр
4 мм... 8 мм
Материал
TPE-U (Зажимная клетка, вес: 1,1 г)
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
НБР
Материал корпуса ручки
Цинк, отлитый под давлением, никелированный
Контактный материал
CuSn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ПА 6.6
Материал для винтового соединения
Цинк, отлитый под давлением, никелированный
Стандарты/правила
ПА 6.6
Способ подключения
Пружинное соединение Push-lock
Сечение соединения
0,14 мм2 ... 0,75 мм2 (без наконечника)
Сечение соединения AWG
26...18 (без втулки)
Длина зачистки отдельного провода
7 мм
Момент затяжки
0.8 Nm (Разъём with coupling sleeve)
Контакт | Цвет (обозначение сигнала) | Контакт (необязательно)
1 = ДА (ТД+)
Номинальное импульсное напряжение
1,5 кВ
Контактное сопротивление
<= 5 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А (2 А при использовании проводников 0,14 мм2)
Скорость передачи
100 Мбит/с
Циклы установки/извлечения
>= 100
Дизайн головы
Затыкать
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Тип фиксации головы
Push-Pull
Кодирование
Д
Тип/категория сигнала
PROFINET CAT5 (на основе IEC 11801), 100 Мбит/с
Длина зачистки отдельного провода
7 мм
Степень защиты
IP65
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-40 °C ... 85 °C (вилка/розетка)
Стандарты/правила
PA 6.6: Противопожарная защита в железнодорожном транспорте - наборы требований R22, R23, R24, R25 и R26 в соотв. согласно DIN EN 45545-2 (уровень риска HL1 - HL3)
