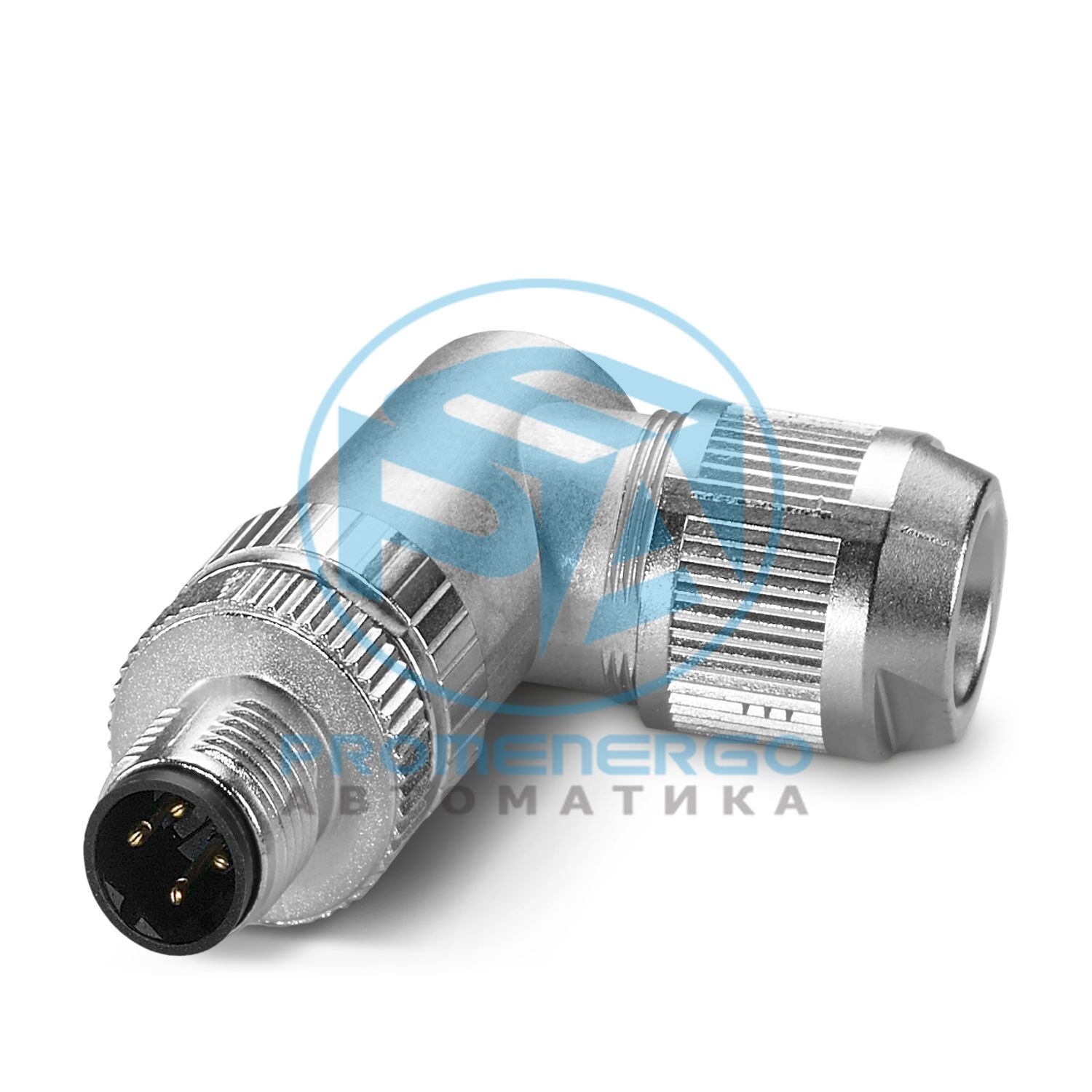

Разъем, Ethernet CAT5 (100 Мбит/с), 4-полюсный, экранированный, Угловой штекер M12, кодирование: D, Пружинное соединение Push-lock, материал накатанной гайки: Цинковое литье под давлением, никелированное покрытие, Внешний диаметр кабеля 4 мм ... 8 мм
Технические характеристики
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Примечание по сборке
Расположение контактов разъема можно повернуть на 45° по отношению к кабельному отводу.
Тип продукта
Круглый разъем (со стороны кабеля)
Приложение
Данные
Количество позиций
4
Количество кабельных выводов
1
Экранированный
да
Кодирование
Д
Кабельный вывод
угловой
Категория перенапряжения
II
Степень загрязнения
3
Габаритный чертеж
Длина
50 мм
Внешний диаметр
4 мм... 8 мм
Диаметр корпуса
19 мм
Материал
TPE-U (Зажимная клетка, вес: 1,1 г)
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
НБР
Материал корпуса ручки
Цинк, отлитый под давлением, никелированный
Контактный материал
CuSn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ПА 6.6
Материал для винтового соединения
Цинк, отлитый под давлением, никелированный
Стандарты/правила
ПА 6.6
Способ подключения
Пружинное соединение Push-lock
Сечение соединения
0,14 мм2 ... 0,75 мм2 (без наконечника)
Сечение соединения AWG
26...18 (без втулки)
Длина зачистки отдельного провода
7 мм
Момент затяжки
0,4 Нм (накатка М12)
Контакт | Цвет (обозначение сигнала) | Контакт (необязательно)
1 = ВОЗГ (TD+)
Номинальное импульсное напряжение
1,5 кВ
Контактное сопротивление
<= 5 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А (2 А при использовании проводников 0,14 мм2)
Скорость передачи
100 Мбит/с
Циклы установки/извлечения
>= 100 (количество: 500 с ответным разъемом Phoenix Contact)
Дизайн головы
Затыкать
Головной кабельный вывод
угловой
Тип резьбы головы
М12
Кодирование
Д
Тип/категория сигнала
Ethernet CAT5 (на основе IEC 11801), 100 Мбит/с
Длина зачистки отдельного провода
7 мм
Степень защиты
IP65
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-40 °C ... 85 °C (вилка/розетка)
Стандарты/правила
PA 6.6: Противопожарная защита в железнодорожном транспорте - наборы требований R22, R23, R24, R25 и R26 в соотв. согласно DIN EN 45545-2 (уровень риска HL1 - HL3)
