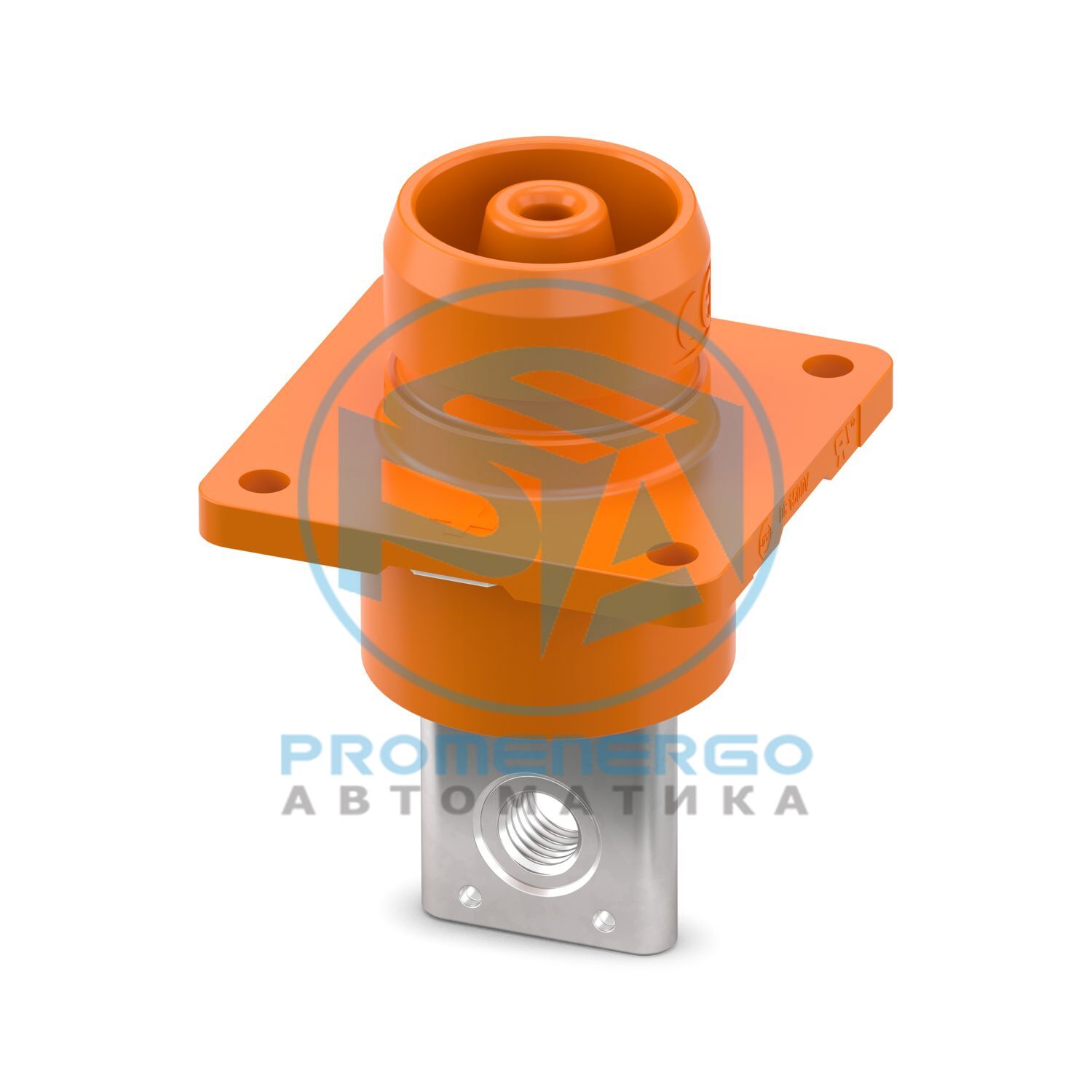

Разъем, цвет: оранжевый, количество позиций: 1, мин. сечение провода: 95 мм 2 , макс. сечение провода: 120 мм 2 , номинальное напряжение: 1500 В постоянного тока, номинальный ток: 350 А, Способ подключения: Резьбовое соединение.
Технические характеристики
Примечание по безопасности
- ВНИМАНИЕ: вводите в эксплуатацию только исправно работающие изделия. Изделия необходимо регулярно проверять на наличие повреждений. Немедленно снимайте с эксплуатации дефектную продукцию. Замените поврежденные изделия. Ремонт невозможен.
Тип продукта
Разъёмs for energy storage
Количество позиций
1
Степень загрязнения
2
Номинальное напряжение (III/2)
1500 В постоянного тока
Номинальное напряжение
1500 В постоянного тока (III/2,00)
Номинальный ток
350 А (при поперечном сечении провода 120 мм2, согласно IEC 61984)
Контактное сопротивление
<= 0,5 мОм
Сопротивление изоляции
1000 МОм
Номинальное напряжение U N
1500 В постоянного тока
Способ подключения
Резьбовое соединение
Момент затяжки
... 0,8 Нм
Цвет
апельсин
Материал корпуса
Полиамид
Контакт с материалом
Медный сплав
Материал уплотнения
Резина
Класс воспламеняемости согласно UL 94.
В0
Изоляционный материал
Пенсильвания
Материал контактной поверхности
Ni/Ag
Одножильный провод, поперечное сечение
95 мм2 120 мм2
Без галогенов
да
Циклы установки/извлечения
100
Сила вставки
<= 75 Н
Сила отвода
>= 10 Н
Степень защиты
IP65 (Панель имеет проходное отверстие)
Температура окружающей среды (рабочая)
-40 °C ... 125 °C (включая повышение температуры)
Температура окружающей среды (хранение/транспортировка)
