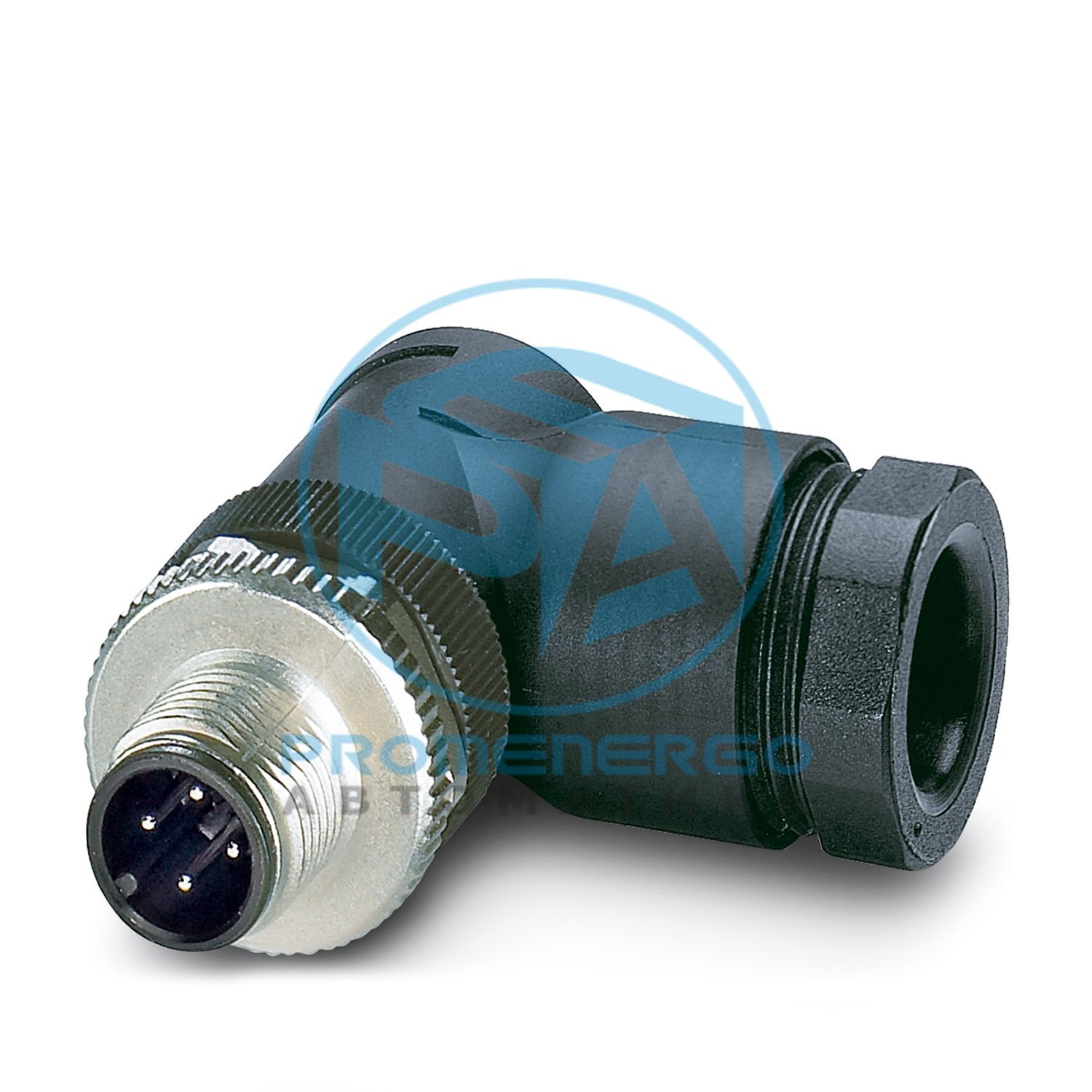

Разъем питания, 4-полюсный, Вилка угловая M12, кодировка: A, Винтовое соединение, материал накатанной гайки: Цинковое литье под давлением, никелированное, кабельный ввод Pg11, внешний диаметр кабеля 8 мм ... 10 мм
Технические характеристики
Общий
Зачистите оболочку кабеля на 22 мм, зачистите изоляцию проводника на 7 мм, обожмите наконечник, затем укоротите его до 5 мм. Длина проводника с укороченным наконечником: 20 мм. Подключите проводники и затяните крепежные винты моментом 0,2 Нм.
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Примечание по сборке
Расположение контактов разъема можно повернуть на 90° по отношению к кабельному отводу.
Тип продукта
Круглый разъем (со стороны кабеля)
Приложение
Энергоснабжение
Количество позиций
4
Количество кабельных выводов
1
Экранированный
нет
Кодирование
А
Кабельный вывод
угловой
Винтовое соединение Pg
стр. 11
Категория перенапряжения
II
Степень загрязнения
3
Габаритный чертеж
Длина
44 мм
Внешний диаметр
8 мм... 10 мм
Диаметр корпуса
20,2 мм
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
НБР
Материал корпуса ручки
Пенсильвания
Контактный материал
CuZn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
Пенсильвания
Материал для винтового соединения
Цинк, отлитый под давлением, никелированный
Способ подключения
Винтовое соединение
Сечение соединения
0,75 мм2 ... 1,5 мм2 (без наконечника)
Сечение соединения AWG
18...16 (без наконечника)
Длина зачистки отдельного провода
5 мм
Момент затяжки
0,4 Нм (накатка М12)
Номинальное импульсное напряжение
2,5 кВ
Контактное сопротивление
<= 3 мОм
Сопротивление изоляции
> 10 ГОм
Номинальное напряжение U N
250 В переменного тока
Номинальный ток I Н
8 А (при использовании проводников 1,5 мм2)
Циклы установки/извлечения
> 100
Дизайн головы
Затыкать
Головной кабельный вывод
угловой
Тип резьбы головы
М12
Кодирование
А
Длина зачистки отдельного провода
5 мм
Степень защиты
IP67
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-40 °C ... 85 °C (вилка/розетка)
Стандартное обозначение
Разъем М12
Стандарты/спецификации
МЭК 61076-2-101
Номер позиции
1408990
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ИИ
Ключ продукта
AF2CAA
GTIN
4046356885102
Вес за штуку (включая упаковку)
26,05 г
Вес за штуку (без упаковки)
26,05 г
Номер таможенного тарифа
85366990
Страна происхождения
DE
ЭКЛАСС-13.0
27440116
ЭКЛАСС-15.0
27440116
ЭТИМ 10.0
EC002635
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
