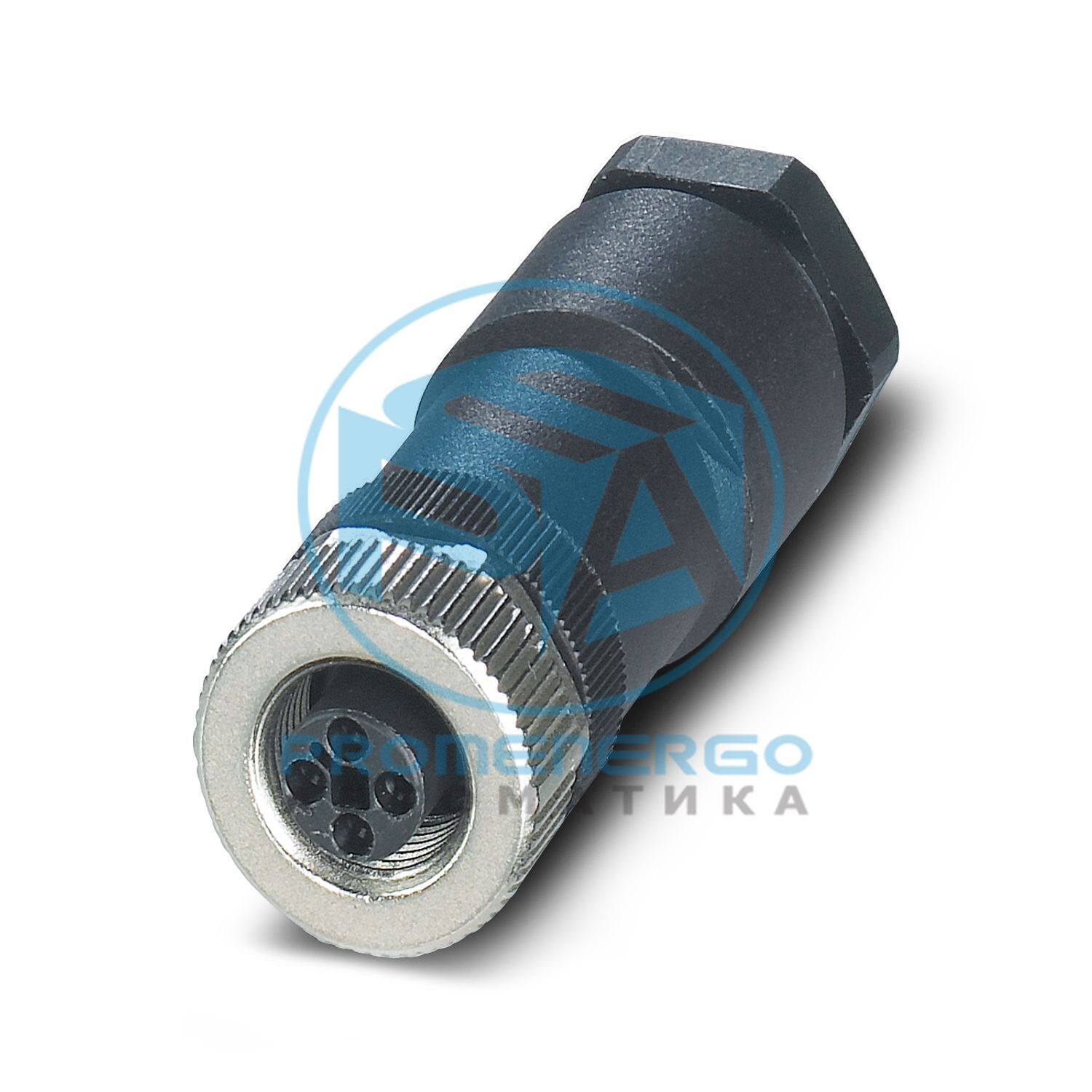

Разъем питания, Силовой, 4-полюсн., неэкранированный, Гнездо прямое M12, кодирование: T, Винтовое соединение, материал накатанной гайки: Цинковое литье под давлением, никелированное, Кабельный ввод Pg11, Внешний диаметр кабеля 8 мм ... 10 мм, Для постоянного тока до 12 А/63 В
Технические характеристики
Общий
Зачистите оболочку кабеля на 22 мм, зачистите изоляцию проводника на 7 мм, обожмите наконечник, затем укоротите его до 5 мм. Длина проводника с укороченным наконечником: 20 мм. Подключите проводники и затяните крепежные винты моментом 0,2 Нм.
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Примечание по сборке
Провода можно соединять как с наконечниками, так и без наконечников.
Тип продукта
Круглый разъем (со стороны кабеля)
Приложение
Энергоснабжение
Количество позиций
4
Количество кабельных выводов
1
Экранированный
нет
Кодирование
Т
Кабельный вывод
прямой
Винтовое соединение Pg
стр. 11
Категория перенапряжения
III
Степень загрязнения
3
Габаритный чертеж
Ширина
20 мм
Высота
20 мм
Длина
60,4 мм
Размер ключа, накидная гайка
19 мм
Внешний диаметр
8 мм... 10 мм
Диаметр корпуса
20 мм
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
Витон
Материал корпуса ручки
Пенсильвания
Контактный материал
CuZn
Материал контактной поверхности
Ау
Материал контактного носителя
Пенсильвания
Материал для винтового соединения
Цинк, отлитый под давлением, никелированный
Способ подключения
Винтовое соединение
Сечение соединения
0,75 мм2 ... 1,5 мм2 (без наконечника)
Сечение соединения AWG
18...14 (без втулки)
Длина зачистки отдельного провода
5 мм
Момент затяжки
0,4 Нм (накатка М12)
Номинальное импульсное напряжение
1,5 кВ
Контактное сопротивление
<= 3 мОм
Сопротивление изоляции
> 10 ГОм
Номинальное напряжение U N
63 В постоянного тока
Номинальный ток I Н
12 А (при использовании проводников 1,5 мм2)
Циклы установки/извлечения
>= 100
Дизайн головы
Розетка
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Кодирование
Т
Тип/категория сигнала
Власть
Длина зачистки отдельного провода
5 мм
Степень защиты
IP67
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-40 °C ... 85 °C (вилка/розетка)
Стандартное обозначение
Разъем М12
Стандарты/спецификации
МЭК 61076-2-111
Номер позиции
1404644
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ИИ
Ключ продукта
AF2CAB
GTIN
4046356707756
Вес за штуку (включая упаковку)
28,2 г
Вес за штуку (без упаковки)
24,84 г
Номер таможенного тарифа
85366990
Страна происхождения
DE
ЭКЛАСС-13.0
27440116
ЭКЛАСС-15.0
27440116
ЭТИМ 10.0
EC002635
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
