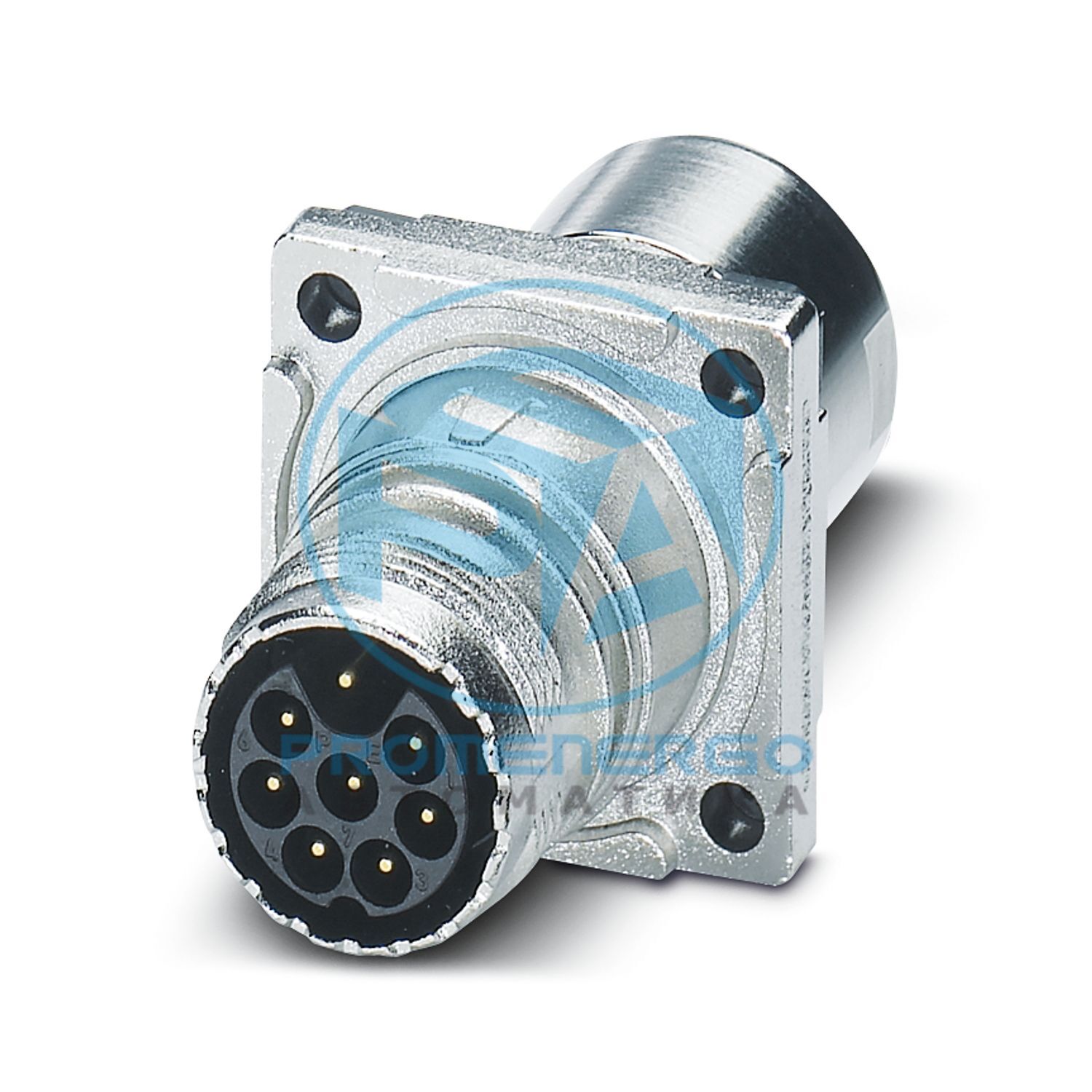

ST-8EP1N8ACK02S - Проходной проход на передней панели
ST-8EP1N8ACK02S - Проходной проход на передней панели
Проходное соединение передней панели, применение: Силовой, прямой, SPEEDCON, M17, количество позиций: 5+3+PE, тип соединения контактов: Штифт, Плоская прокладка, экранированный: да, размеры фланца: 25,75 мм x 25,75 мм, диапазон диаметров кабеля: 3,5 мм ... 5,5 мм, количество позиций: 9, метод подключения: Обжимное соединение, серия: ST, Данный продукт снимается с производства. Этот продукт больше не следует рассматривать для новых проектов. Пожалуйста, свяжитесь с вашим торговым представителем для альтернативных вариантов.
Технические характеристики
Информация о заказе:
Обжимные контакты 5 x 0,6 мм, 4 x ? 1 мм заказываются отдельно.
Примечание по безопасности
ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Тип крепления
Передний монтаж/квадратный фланец (4x ? 3,2 мм)
Тип продукта
Круглые разъемы (со стороны устройства)
Ряд
СТ
Приложение
Власть
Количество позиций
9
Профиль подключения
5+3+ПЭ
Экранированный
да
Кодирование
Н
Тип резьбы
М17
Размеры фланца
25,75 мм х 25,75 мм
Материал корпуса
Металл
Материал уплотнения
ФПМ
Диаметр контакта
1 мм
Номинальный ток I Н
14 А
Номинальное напряжение U N
630 В
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
6 кВ
Диаметр контакта
0,6 мм
Номинальный ток I Н
3,6 А
Номинальное напряжение U N
60 В
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
1,5 кВ
Способ подключения
Обжимное соединение
Тип контактного соединения
Приколоть
Тип
прямой
Направление вращения
Стандартный
Внешний диаметр кабеля
3,5 мм...5,5 мм
Степень защиты
IP67
Температура окружающей среды (рабочая)
-40 °С ... 125 °С
Высота
2000 м
Допустимая влажность (хранение/транспортировка)
50 % ... 65 %
Номер позиции
1618818
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Примечание
Под заказ (возврату не подлежит).
Ключ продаж
АЕ
Ключ продукта
АБББЕЙ
GTIN
4046356817462
Вес за штуку (включая упаковку)
46,9 г
Вес за штуку (без упаковки)
44 696 г
Номер таможенного тарифа
85366990
Страна происхождения
DE
ЭКЛАСС-13.0
27440109
ЭКЛАСС-15.0
27440109
ЭТИМ 10.0
EC003569
СПСК 21.0
39121400
Власть
600 В
Сигнал
60 В
Власть
600 В
Сигнал
60 В
Власть
600 В
Сигнал
60 В
Власть
600 В
Сигнал
60 В
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
