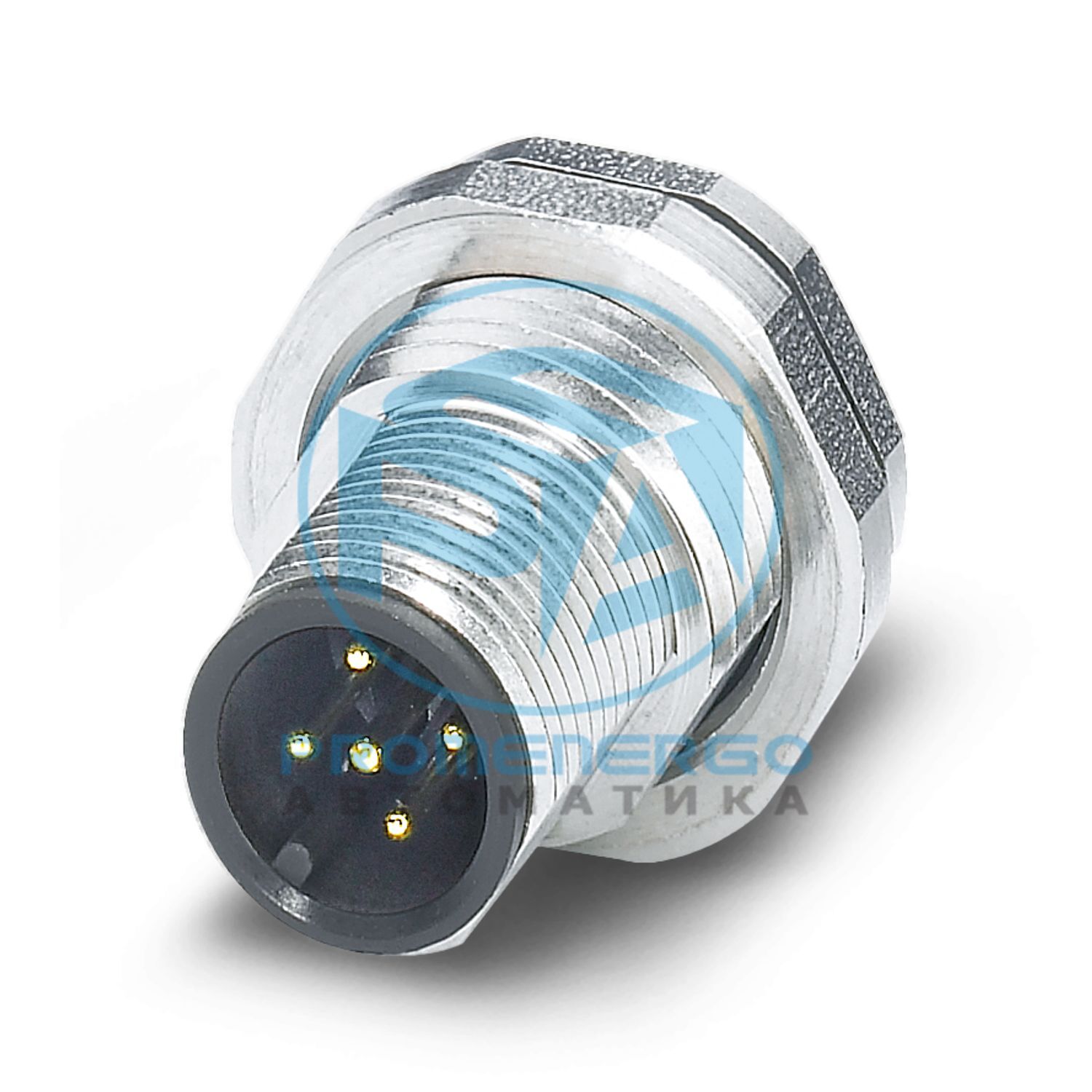

SACC-DSI-M12MS-5CON-L180 VA - разъем устройства, монтаж сзади
SACC-DSI-M12MS-5CON-L180 VA - разъем устройства, монтаж сзади
Разъем устройства для заднего монтажа, 5-контактный, Штырь прямой, стандарт M12, кодировка A, пайка волновой пайкой, изделие не содержит свинца в соответствии с RoHS II без исключения 6c (Pb < 0,1 %)
Технические характеристики
Примечания по эксплуатации
Указанные электрические и механические данные предполагают, что пара разъемов правильно зафиксирована и установлена. Если разъем разблокирован и существует опасность загрязнения, разъем необходимо закрыть защитным колпачком > IP54. Также необходимо учитывать влияние многожильных проводов, кабелей или печатных плат.
Информация о заказе:
Контргайка входит в комплект поставки.
Тип крепления
Задний монтаж (Pg9, со стопорной гайкой)
Момент затяжки
3 Нм ... 4 Нм (со стороны установки)
Тип продукта
Круглые разъемы (со стороны устройства)
Количество позиций
5
Экранированный
нет
Кодирование
А
Тип резьбы
М12
Категория перенапряжения
II
Степень загрязнения
3
Длина припоя
6 мм
Материал корпуса
Сталь
Материал Контактный носитель
ПА 6.6
Контакт с материалом
CuZn
Материал Контактная поверхность
Ау
Материал уплотнения
ФКМ
Класс воспламеняемости согласно UL 94.
В0
Цвет контактного оператора
черный
Номинальное импульсное напряжение
1,5 кВ
Контактное сопротивление
<= 3 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
60 В
Номинальный ток I Н
4 А
Испытательное напряжение
1,5 кВ
Способ подключения
Волновая пайка
Тип контактного соединения
Приколоть
Момент затяжки
3 Нм ... 4 Нм (со стороны установки)
Циклы установки/извлечения
> 100
Дизайн головы
Приколоть
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Тип фиксации головы
Стандартный
Кодирование
А
Степень защиты
ИП65/ИП67/ИП69/ИП69К
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
