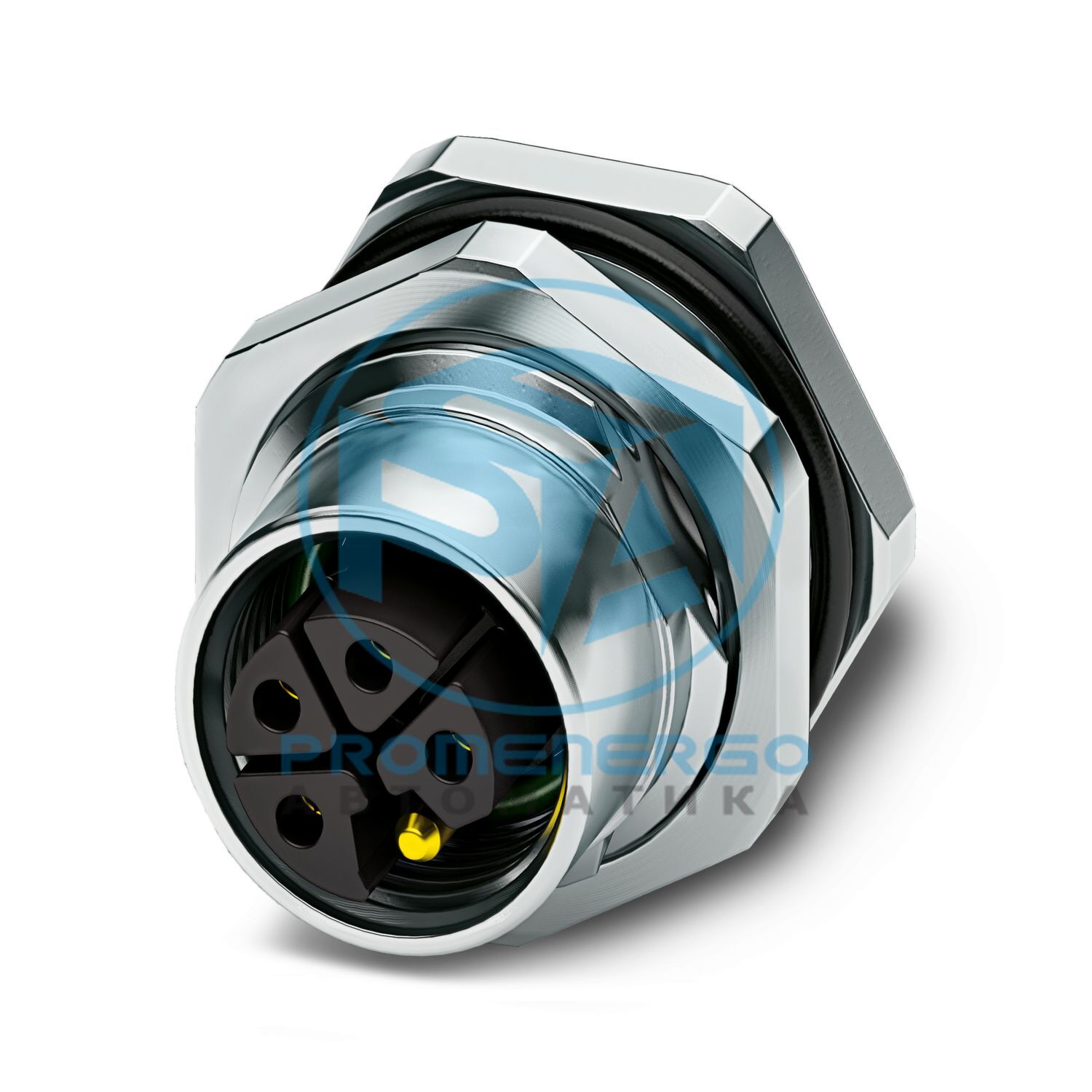

SACC-DSI-M12FSL-4FE-M16XL-L180 - задний монтаж разъема устройства
SACC-DSI-M12FSL-4FE-M16XL-L180 - задний монтаж разъема устройства
Разъем устройства, монтаж на задней панели, Силовой, 5-контактный, Гнездо, прямое, M12, L-кодирование, Пайка волновой пайкой, ожидается, что с 1 квартала 2027 года этот элемент будет не содержать свинца в соответствии с RoHS II без исключения 6c (Pb < 0,1%), альтернатива без свинца возможна по предварительному запросу
Технические характеристики
Примечания по эксплуатации
Указанные электрические и механические данные предполагают, что пара разъемов правильно зафиксирована и установлена. Если разъем разблокирован и существует опасность загрязнения, разъем необходимо закрыть защитным колпачком > IP54. Также необходимо учитывать влияние многожильных проводов, кабелей или печатных плат.
Примечания по эксплуатации
FE не соединен с металлическими частями, к которым можно прикасаться, защитная функция отсутствует.
Информация о заказе:
Контргайка входит в комплект поставки.
Тип крепления
Задний монтаж (M16 x 1,5, с плоской гайкой)
Тип продукта
Круглые разъемы (со стороны устройства)
Приложение
Власть
Количество позиций
5
Профиль подключения
4+ФЭ
Количество силовых контактов
4
Экранированный
нет
Кодирование
л
Тип резьбы
М12
Категория перенапряжения
III
Степень загрязнения
3
Материал корпуса
ГД-Зн
Материал Поверхность корпуса
Ни
Материал Контактный носитель
Пенсильвания
Контакт с материалом
CuZn
Материал Контактная поверхность
Ау
Материал уплотнения
ФКМ
Класс воспламеняемости согласно UL 94.
В0
Цвет контактного оператора
черный
Номинальное напряжение в соотв. с МЭК 61076-2-101
630 В
Номинальное импульсное напряжение
1,5 кВ
Номинальное напряжение U N
63 В постоянного тока
Номинальный ток I Н
16 А
Способ подключения
Волновая пайка
Тип контактного соединения
Розетка
Циклы установки/извлечения
> 100
Дизайн головы
Розетка
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Кодирование
л
Тип/категория сигнала
Власть
Степень защиты
IP65 (при подключении)
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-25 °С ... 85 °С
Типовой рейтинг UL
Тип 4 (только для использования внутри помещения)
Стандартное обозначение
Круглый разъем M12
Стандарты/спецификации
согласно МЭК 61076-2-111
Номер позиции
1415338
Упаковочная единица
20 шт.
Минимальный объем заказа
20 шт.
Ключ продаж
АЕ
Ключ продукта
АБКЕН
GTIN
4055626055794
Вес за штуку (включая упаковку)
18 135 г
Вес за штуку (без упаковки)
17 322 г
Номер таможенного тарифа
85366990
Страна происхождения
DE
ЭКЛАСС-13.0
27440110
ЭКЛАСС-15.0
27440110
ЭТИМ 10.0
EC003568
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
