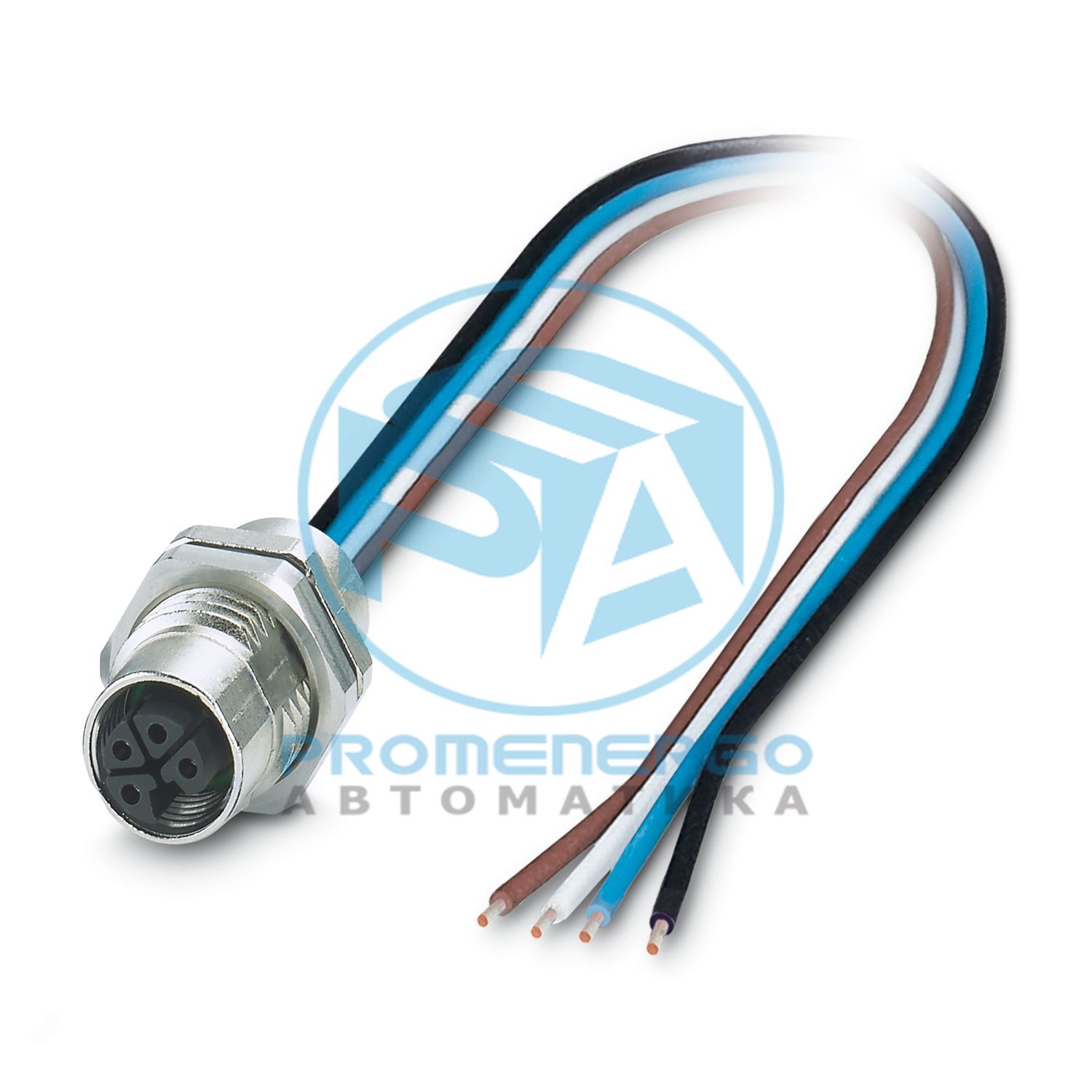

Разъем устройства, монтаж сзади, Силовой, 4-полюсный, Гнездо, прямое, Стандарт M12, L-кодирование, на свободном конце кабеля, Отдельные провода, Длина кабеля: 0,2 м, 2,50 мм 2 , Многожильный провод PEX, герметизированный, ожидается, что со второго квартала 2026 года данное изделие будет не содержать свинца в соответствии с RoHS II без исключения 6c (Pb < 0,1%), бессвинцовая альтернатива возможна по предварительному запросу
Технические характеристики
Примечания по эксплуатации
Указанные электрические и механические данные предполагают, что пара разъемов правильно зафиксирована и установлена. Если разъем разблокирован и существует опасность загрязнения, разъем необходимо закрыть защитным колпачком > IP54. Также необходимо учитывать влияние многожильных проводов, кабелей или печатных плат.
Информация о заказе:
Контргайка входит в комплект поставки.
Общий
Метод контактного соединения: Обжимное соединение.
Тип крепления
Задний монтаж (M16 x 1,5, версия XL, с плоской гайкой, ограничение затяжки)
Момент затяжки
1,5 Нм ... 2 Нм
Тип продукта
Круглые разъемы (со стороны устройства)
Приложение
Власть
Количество позиций
4
Количество кабельных выводов
1
Количество силовых контактов
4
Экранированный
нет
Кодирование
л
Тип резьбы
М12
Категория перенапряжения
III
Степень загрязнения
3
Материал корпуса
ГД-Зн
Материал Поверхность корпуса
Ни
Материал Формовочная масса
ПУР (в горшке)
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
ФКМ
Контактный материал
CuZn
Материал контактной поверхности
Ау
Материал контактного носителя
Пенсильвания
Материал проводника
Луженая медная проволока
Номинальное импульсное напряжение
1,5 кВ
Номинальное импульсное напряжение
1,5 кВ переменного/постоянного тока
Номинальное напряжение U N
63 В постоянного тока
Номинальный ток I Н
16 А
Испытательное напряжение
1,5 кВ
Способ подключения
Отдельные провода
Тип контактного соединения
Розетка
Сечение проводника
2,5 мм2
Момент затяжки
1,5 Нм ... 2 Нм
Циклы установки/извлечения
> 100
Дизайн головы
Розетка
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Тип фиксации головы
Стандартный
Кодирование
л
Дизайн головы
свободный конец кабеля
Длина кабеля
0,2 м
Тип кабеля
Многожильный провод PEX
Тип/категория сигнала
Власть
Одиночный провод, цвет
коричневый 1, белый 2, синий 3, черный 4
Сечение кабеля
2,5 мм2
Материал проводника
Луженая медная проволока
Сигнальная линия AWG
14
Материал изоляции проводов
PE-X
Без галогенов
согласно МЭК 60754-1
Огнестойкость
в соотв. с УЛ ФТ-2
Температура окружающей среды (рабочая)
-40 °C ... 85 °C (без механического включения)
Степень защиты
IP65
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-25 °C ... 85 °C (вилка/розетка)
Температура окружающей среды (при эксплуатации) (кабель, стационарная прокладка)
-40 °C ... 85 °C (без механического включения)
Температура окружающей среды (при эксплуатации) (кабель, гибкая установка)
-25 °C ... 105 °C (Кабель, flexible installation)
Температура окружающей среды (при эксплуатации) (кабель, стационарная прокладка)
-40 °C ... 105 °C (кабель, стационарная прокладка)
Типовой рейтинг UL
Тип 4 (только для использования внутри помещения)
Огнестойкость
в соотв. с УЛ ФТ-2
Стандартное обозначение
Круглый разъем M12
Стандарты/спецификации
согласно МЭК 61076-2-111
Номер позиции
1425589
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
АЕ
Ключ продукта
ABQCHG
GTIN
4055626424385
Вес за штуку (включая упаковку)
48,2 г
Вес за штуку (без упаковки)
43 463 г
Номер таможенного тарифа
85444290
Страна происхождения
DE
ЭКЛАСС-13.0
27440103
ЭКЛАСС-15.0
27440103
ЭТИМ 10.0
EC003570
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
