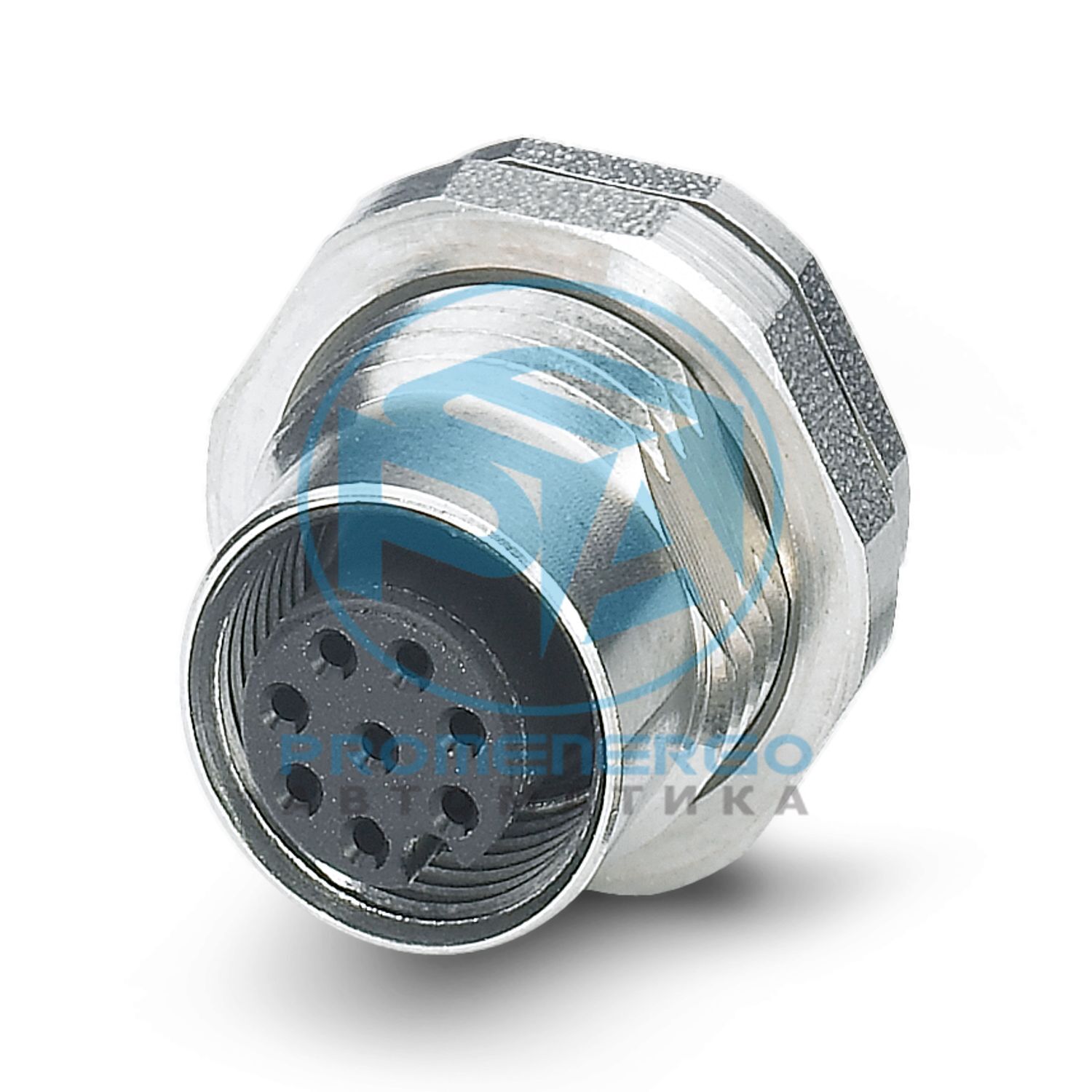

SACC-DSI-M12FS-8CON-L180 VA - разъем устройства, монтаж сзади
SACC-DSI-M12FS-8CON-L180 VA - разъем устройства, монтаж сзади
Разъем устройства, монтаж на задней панели, 8-полюсный, Гнездо, прямое, M12-Стандарт, А-кодирование, Пайка волновой пайкой, ожидается, что со второго квартала 2026 года этот элемент будет не содержать свинца в соответствии с RoHS II без исключения 6c (Pb < 0,1%), альтернатива без свинца возможна по предварительному запросу
Технические характеристики
Примечания по эксплуатации
Указанные электрические и механические данные предполагают, что пара разъемов правильно зафиксирована и установлена. Если разъем разблокирован и существует опасность загрязнения, разъем необходимо закрыть защитным колпачком > IP54. Также необходимо учитывать влияние многожильных проводов, кабелей или печатных плат.
Информация о заказе:
Контргайка входит в комплект поставки.
Тип крепления
Задний монтаж (Pg9, со стопорной гайкой)
Момент затяжки
3 Нм ... 4 Нм (со стороны установки)
Тип продукта
Круглые разъемы (со стороны устройства)
Количество позиций
8
Экранированный
нет
Кодирование
А
Тип резьбы
М12
Категория перенапряжения
II
Степень загрязнения
3
Материал корпуса
Сталь
Материал Контактный носитель
ПА 6.6
Контакт с материалом
CuZn
Материал Контактная поверхность
Ау
Материал уплотнения
ФКМ
Класс воспламеняемости согласно UL 94.
В0
Номинальное импульсное напряжение
0,8 кВ
Контактное сопротивление
<= 3 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
30 В
Номинальный ток I Н
2 А
Способ подключения
Волновая пайка
Тип контактного соединения
Розетка
Момент затяжки
3 Нм ... 4 Нм (со стороны установки)
Циклы установки/извлечения
> 100
Дизайн головы
Розетка
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Тип фиксации головы
Стандартный
Кодирование
А
Степень защиты
ИП65/ИП67/ИП69/ИП69К
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-25 °С ... 85 °С
Типовой рейтинг UL
Тип 4 (только для использования внутри помещения)
Стандартное обозначение
Круглый разъем M12
Стандарты/спецификации
согласно МЭК 61076-2-101
Номер позиции
1529797
Упаковочная единица
20 шт.
Минимальный объем заказа
20 шт.
Ключ продаж
АЕ
Ключ продукта
АБКЭПЛ
GTIN
4017918981792
Вес за штуку (включая упаковку)
16 г
Вес за штуку (без упаковки)
14,3 г
Номер таможенного тарифа
85366990
Страна происхождения
DE
ЭКЛАСС-13.0
27440110
ЭКЛАСС-15.0
27440110
ЭТИМ 10.0
EC003568
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
