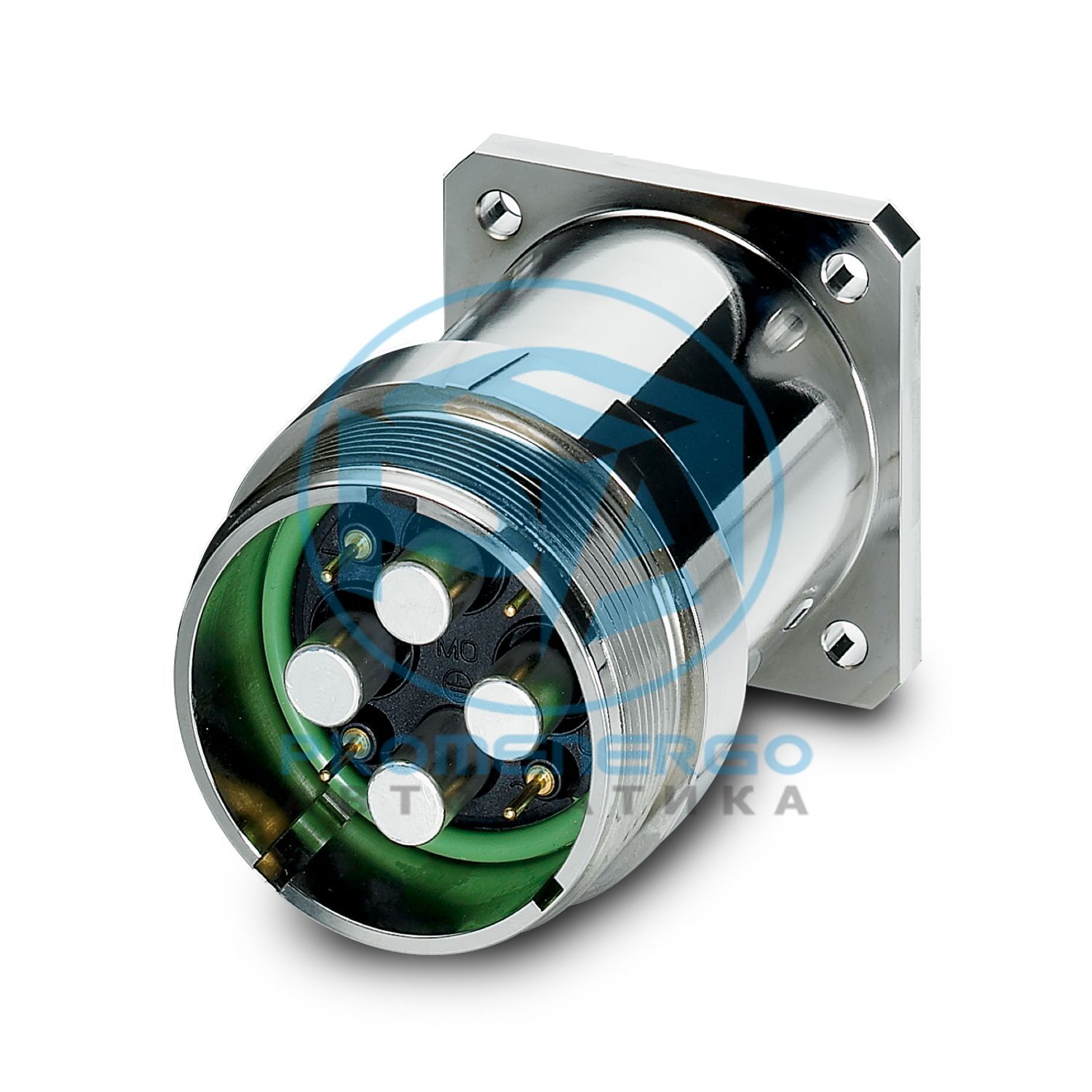

SL-7EPWN8AWA00 - передний монтаж разъема устройства
SL-7EPWN8AWA00 - передний монтаж разъема устройства
Передний монтаж разъема устройства, применение: Силовой, прямой, Винтовой фиксатор, M58, количество позиций: 4+3+PE, тип соединения контактов: Штифт, Осевое уплотнительное кольцо, экранированный: да, размеры фланца: 60 мм x 60 мм, количество позиций: 8, метод подключения: Обжимное соединение, серия: SL, с 1 квартала 2027 года ожидается, что это изделие будет без свинца в соответствии с RoHS II без исключения 6c (Pb < 0,1%), по предварительному запросу возможна альтернатива, не содержащая свинца.
Технические характеристики
Информация о заказе:
Обжимные контакты 4 x ? 1,6 мм, 4 x ? 10 мм заказываются отдельно.
Примечание по безопасности
ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Тип крепления
Передний монтаж/квадратный фланец (4x ? 5,4 мм)
Тип продукта
Круглые разъемы (со стороны устройства)
Ряд
СЛ
Приложение
Власть
Количество позиций
8
Профиль подключения
4+3+ПЭ
Экранированный
да
Кодирование
Н
Тип резьбы
М58
Размеры фланца
60 мм х 60 мм
Материал корпуса
Алюминий
Материал Поверхность корпуса
Анодированный алюминий
Материал уплотнения
ФПМ
Диаметр контакта
10 мм
Номинальный ток I Н
150 А
Номинальное напряжение U N
630 В
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
6 кВ
Диаметр контакта
1,6 мм
Номинальный ток I Н
12 А
Номинальное напряжение U N
250 В
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное напряжение
4 кВ
Способ подключения
Обжимное соединение
Тип контактного соединения
Приколоть
Тип
прямой
Дизайн головы
Приколоть
Степень защиты
IP67
Температура окружающей среды (рабочая)
-40 °С ... 120 °С
Высота
2000 м
Номер позиции
1615687
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
АЕ
Ключ продукта
АБРБХЛ
GTIN
4046356459761
Вес за штуку (включая упаковку)
336,1 г
Вес за штуку (без упаковки)
336,1 г
Номер таможенного тарифа
85366990
Страна происхождения
DE
ЭКЛАСС-13.0
27440109
ЭКЛАСС-15.0
27440109
ЭТИМ 10.0
EC003569
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(б), 6(б)-II, 6(в)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
