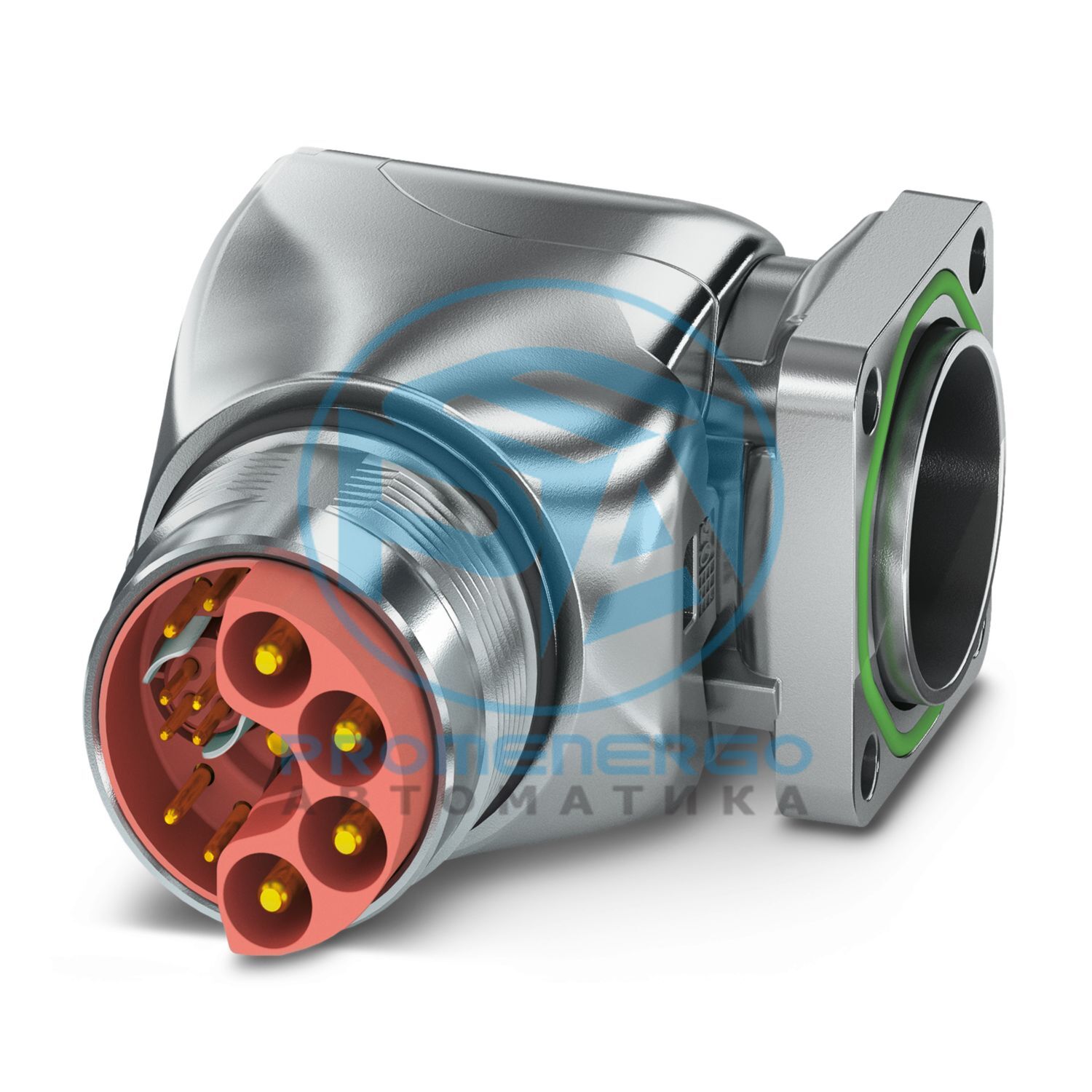

SH-8EPC58AAC00S - передний монтаж разъема устройства

M23, передний монтаж разъема устройства, применение: гибридный, серия: SH, поворотный под углом, экранированный: да, для стандартной блокировки и блокировки SPEEDCON, количество контактов: 4+4+4+PE / 3+N+PE, CAT5, 100 Мбит/с, тип контактного соединения: штифт, обжимное соединение, аксиальное уплотнительное кольцо, размеры фланца: 28 мм x 28 мм

Технические характеристики

Информация о заказе:Обжимные контакты, 4x 0,8 мм, 4x 0 1 мм, 5x 0 2 мм, заказываются отдельно
Примечание по безопасностиВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Тип продуктаКруглые разъемы (со стороны устройства)
ПриложениеГибридный
Размеры фланца28 мм х 28 мм
Класс воспламеняемости согласно UL 94.В0
Скорость передачи100 Мбит/с
Циклы установки/извлечения100
Дизайн головыПриколоть
ПримечаниеИнформация для заказа: Обжимные контакты, 4x 0,8 мм, 4x ? 1 мм, 5x ? 2 мм, заказываются отдельно.
Защита от поражения электрическим токомМЭК 61984 и VDE 0623.
Скорость передачи данных100 Мбит/с
Материал (Изоляционный корпус)ПА 6.6
Класс воспламеняемости согласно UL 94.В0
Циклы установки/извлечения100
Способ подключенияОбжимное соединение
Тип переключения контактовПриколоть
ПриложениеГибридный
Количество позиций13
Профиль подключения4+4+4+ПЭ / 3+Н+ПЭ
Высота установки2000 м (4000 м при напряжении сети 300 В согласно DIN EN 606664-1)
Количество (силовые контакты)5
Диаметр (внешний диаметр литцендрата/силовые контакты)макс. 4,15 мм (внешняя оболочка кабеля)
Диаметр контакта (силовые контакты)2 мм
Многожильные провода Мин. поперечное сечение (силовые контакты)0,25 мм2
Многожильные провода Макс. поперечное сечение (силовые контакты)4 мм2
Номинальный ток Контакт (Силовые контакты)30 А (при макс. сечении подключения)
Номинальное напряжение Контакт (Силовые контакты)630 В переменного тока (категория перенапряжения III/3)
Номинальное импульсное напряжение6 кВ
Степень загрязнения3
Номер (контакты данных)4
Диаметр (внешний диаметр кабеля/контакты данных)макс. 1,55 мм (внешняя оболочка кабеля)
Диаметр контакта (контакты данных)0,8 мм
Многожильные провода Макс. поперечное сечение (контакты данных)0,5 мм2
Номинальный ток Контакт (контакты данных)3,6 А (при макс. сечении подключения)
Номинальное напряжение Контакт (контакты данных)50 В переменного/постоянного тока (Контакт 5...8)
Номинальное импульсное напряжение1,5 кВ
Категория перенапряженияII, III
Степень загрязнения3
Номер (Сигнальные контакты)4
Диаметр (внешний диаметр кабеля/сигнальные контакты)макс. 2,1 мм (внешняя оболочка кабеля)
Диаметр контакта (Сигнальные контакты)1 мм
Многожильные провода Макс. поперечное сечение (Сигнальные контакты)1 мм2
Номинальный ток Контакт (Сигнальные контакты)8 А (для макс. сечения подключения)
Номинальное напряжение Контакт (Сигнальные контакты)50 В переменного/постоянного тока (Контакт 1...4)
Номинальное импульсное напряжение1,5 кВ
Категория перенапряженияIII
Степень загрязнения3
ПримечаниеПригодность к сборке необходимо проверять при полном назначении с максимальными сечениями проводов.
ТипФланцевый корпус
Тип резьбыМ23
Дизайнугловой поворотный
Тип блокировкидля стандартной блокировки и блокировки SPEEDCON
Винтовое соединение Pgникто
Тип крепленияПередний монтаж/квадратный фланец (4x ? 3,2 мм)
Размеры фланца28 мм х 28 мм
Материал корпусаТоченые детали: медно-цинковый сплав (CuZn), литые детали: цинк (GD-Zn)
Материал для винтового соединенияCuZn
Степень защиты (подключен)IP67
Пломба для устройстваОсевое уплотнительное кольцо
Температура окружающей среды (рабочая)-40 °C ... 115 °C (см. кривую снижения характеристик)
Допустимая влажность (хранение/транспортировка)50 % ... 65 %
Номер позиции1621561
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажАЕ
Ключ продуктаАБРЦДМ
GTIN4046356937092
Вес за штуку (включая упаковку)146 г
Вес за штуку (без упаковки)128 903 г
Номер таможенного тарифа85366990
Страна происхожденияDE
ЭКЛАСС-13.027440109
ЭКЛАСС-15.027440109
ЭТИМ 10.0EC003569
СПСК 21.039121400
Власть600 В
Контроль50 В
Власть600 В
Контроль50 В
Власть600 В
Сигнал50 В
Данные30 В
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
