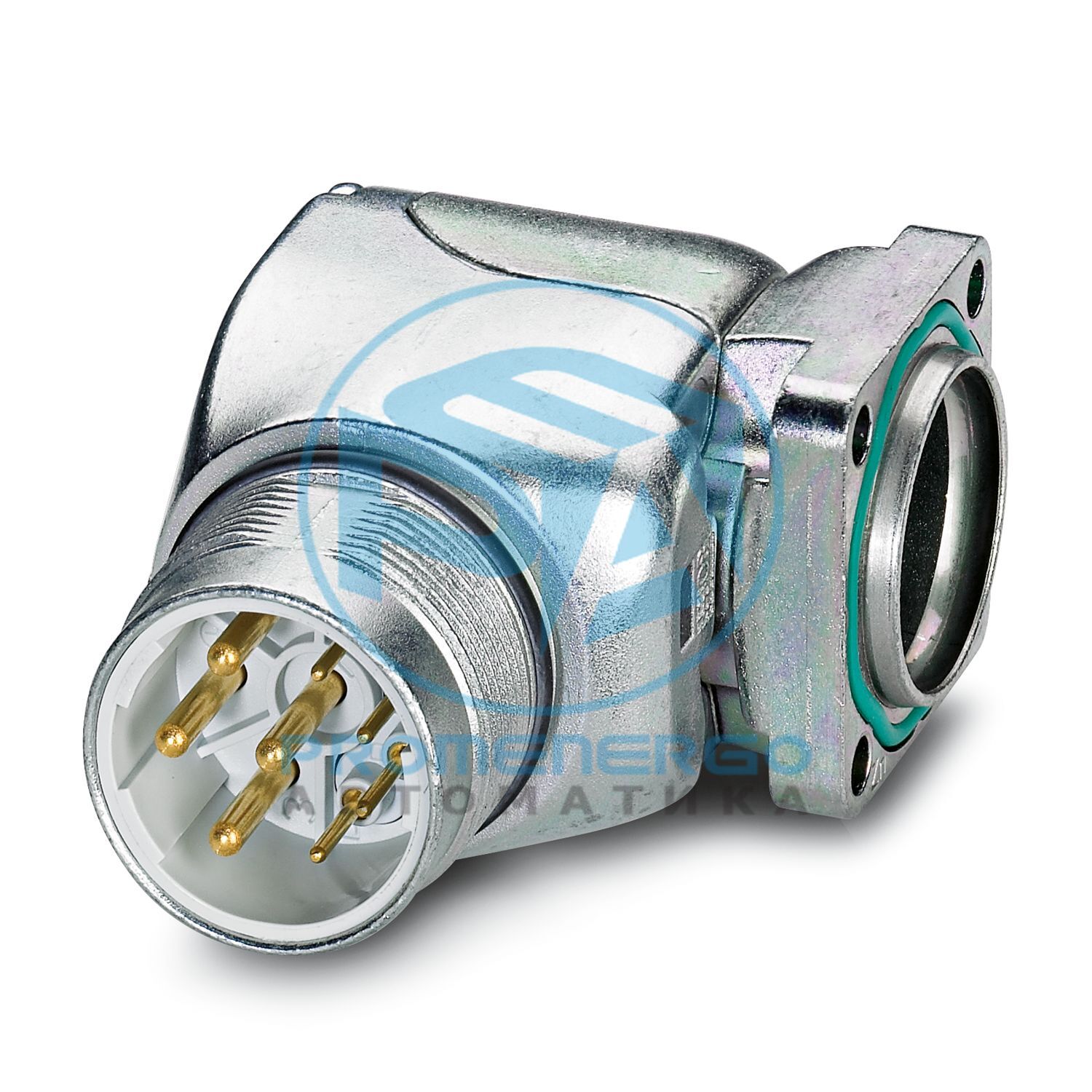

SF-5EP1N8AAF00 - Передний монтаж разъема устройства

Передний монтаж разъема устройства, применение: Силовой, угловой фиксированный, Винтовой фиксатор, M23, количество позиций: 5+PE, тип соединения контактов: Штифт, Аксиальное уплотнительное кольцо, экранированный: да, размеры фланца: 26 мм x 26 мм, диапазон диаметров кабеля: 0 мм ... 0 мм, количество позиций: 6, метод подключения: Обжимное соединение, серия: SF, Этот продукт снимается с производства. Этот продукт больше не следует рассматривать для новых проектов. Пожалуйста, свяжитесь с вашим торговым представителем для альтернативных вариантов.

Технические характеристики

Информация о заказе:Обжимные контакты 6 x ? 2 мм заказываются отдельно.
Примечание по применениюРазъемы серии SF несовместимы с серией M23 PRO и не должны комбинироваться.
Примечание по безопасностиВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Тип крепленияПередний монтаж/квадратный фланец (4x ? 3,2 мм)
Тип продуктаКруглые разъемы (со стороны устройства)
РядСан-Франциско
ПриложениеВласть
Количество позиций6
Профиль подключения5+ПЭ
Экранированныйда
КодированиеН
Тип резьбыМ23
Размеры фланца26 мм х 26 мм
Материал корпусаГД-Зн
Материал Вращающиеся частиCuZn
Материал Изоляционный корпусПА 6.6
Материал уплотненияFPM (уплотнительное кольцо)
Диаметр контакта2 мм
Номинальный ток I Н30 А
Номинальное напряжение U N630 В
Категория перенапряженияIII
Степень загрязнения3
Номинальное импульсное напряжение6 кВ
Диаметр контакта2 мм
Номинальный ток I Н30 А
Номинальное напряжение U N630 В
Категория перенапряженияIII
Степень загрязнения3
Номинальное импульсное напряжение6 кВ
Способ подключенияОбжимное соединение
Тип контактного соединенияПриколоть
Типугловой фиксированный
Внешний диаметр кабеля0 мм ... 0 мм
Степень защитыIP67
Температура окружающей среды (рабочая)-40 °С ... 125 °С
Высота3000 м
Допустимая влажность (хранение/транспортировка)50 % ... 65 %
Номер позиции1607036
Упаковочная единица16 шт.
Минимальный объем заказа1 шт.
ПримечаниеПод заказ (возврату не подлежит).
Ключ продажАЕ
Ключ продуктаАБРБФМ
GTIN4046356253260
Вес за штуку (включая упаковку)136,87 г
Вес за штуку (без упаковки)120 767 г
Номер таможенного тарифа85366990
Страна происхожденияDE
ЭКЛАСС-13.027440109
ЭКЛАСС-15.027440109
ЭТИМ 10.0EC003569
СПСК 21.039121400
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
