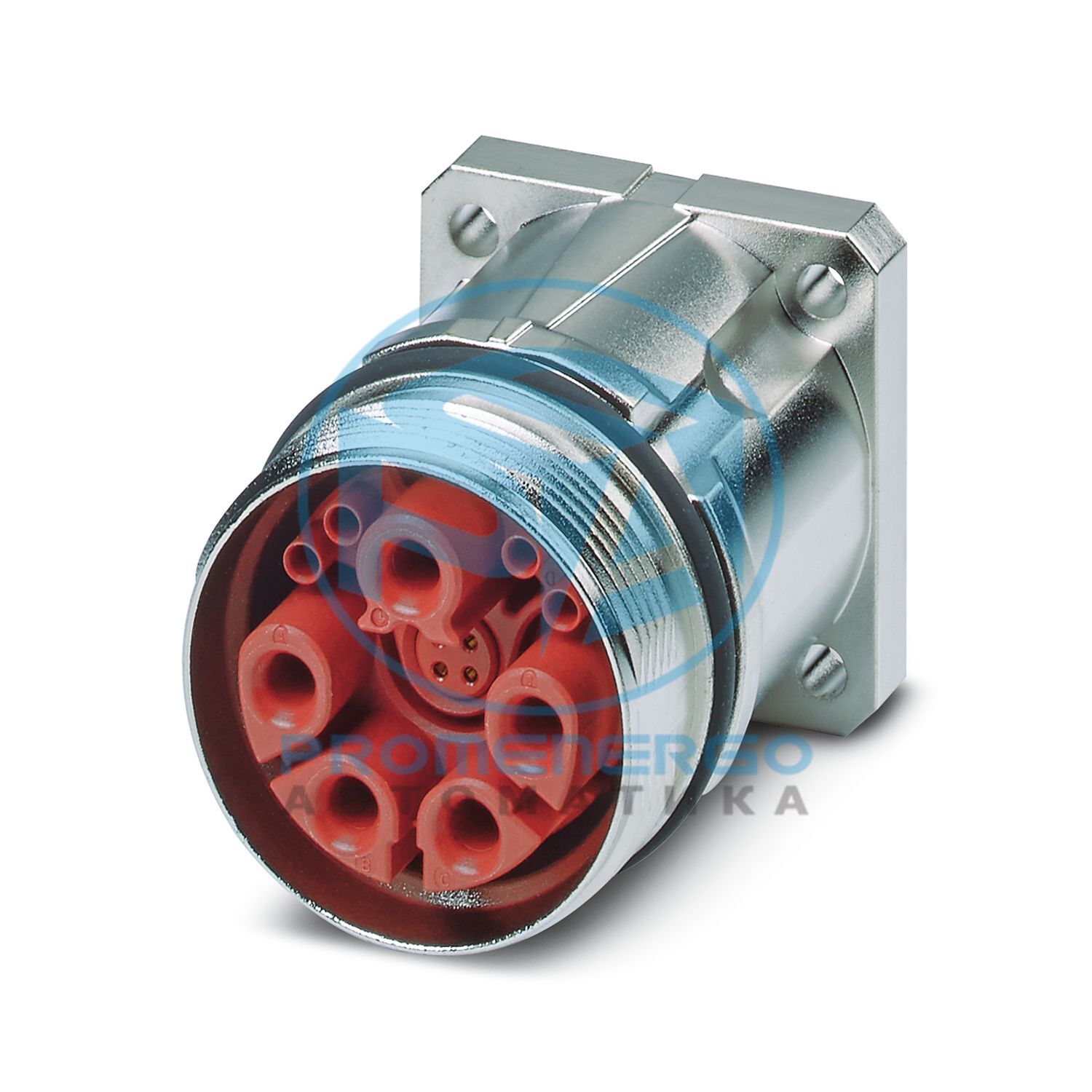

SB-8ESSD8AWT00S - Передний монтаж разъема устройства

M40, Передний монтаж разъема устройства, применение: Гибридный, серия: SB, прямой, экранированный: да, для стандартной блокировки и блокировки SPEEDCON, Кол-во контактов: 8+4+PE, тип соединения контакта: Гнездо, Обжимное соединение, Аксиальное уплотнительное кольцо, Размеры фланца: 40 мм x 40 мм, Кодировка: Сигнал, кодировка 2, Изделие не содержит свинца в соответствии с RoHS II без исключения 6c (Pb < 0,1 %)

Технические характеристики

Информация о заказе:Обжимные контакты, 8 x ? 1 мм, 5 x ? 3,6 мм, заказываются отдельно
Примечание по безопасностиВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Тип продуктаКруглые разъемы (со стороны устройства)
Защита от поражения электрическим токомМЭК 61984
КодированиеСигнал, кодировка 2
Способ подключенияОбжимное соединение
Тип переключения контактовРозетка
ПриложениеГибридный
Количество позиций13
Профиль подключения8+4+ПЭ
Высота установки2000 м (4000 м при напряжении сети 300 В согласно DIN EN 606664-1)
Номер (Контактная группа 1)5
Диаметр контакта (Контактная группа 1)3,6 мм
Многожильные провода Мин. поперечное сечение (Контактная группа 1)2,5 мм2
Многожильные провода Макс. поперечное сечение (Контактная группа 1)16 мм2
Номинальный ток Контакт (группа контактов 1)70 А (при макс. сечении подключения)
Номинальное напряжение Контакт (группа контактов 1)630 В переменного тока (категория перенапряжения III/3)
Номинальное импульсное напряжение6 кВ
Категория перенапряженияIII
Степень загрязнения3
Номер (Контактная группа 2)4
Диаметр контакта (Контактная группа 2)0,8 мм
Многожильные провода Макс. поперечное сечение (Контактная группа 2)0,5 мм2
Номинальный ток Контакт (группа контактов 2)8 А (для макс. сечения подключения)
Номинальное напряжение Контакт (группа контактов 2)50 В переменного/постоянного тока (Контакт 5...8)
Номинальное импульсное напряжение1,5 кВ
Категория перенапряженияII, III
Степень загрязнения3
Номер (Контактная группа 3)4
Диаметр контакта (Контактная группа 3)1 мм
Многожильные провода Макс. поперечное сечение (Контактная группа 3)1,5 мм2
Номинальный ток Контакт (группа контактов 3)8 А (для макс. сечения подключения)
Номинальное напряжение Контакт (группа контактов 3)500 В переменного/постоянного тока (Контакт 1...4)
Номинальное импульсное напряжение6 кВ
Категория перенапряженияIII
Степень загрязнения3
ТипФланцевый корпус
Тип резьбыМ40
Дизайнпрямой
Тип блокировкидля стандартной блокировки и блокировки SPEEDCON
Винтовое соединение Pgникто
Тип крепленияПередний монтаж/квадратный фланец (4x ? 4,2 мм)
Размеры фланца40 мм х 40 мм
Материал корпусаТоченые детали: медно-цинковый сплав (CuZn), литые детали: цинк (GD-Zn)
Материал для винтового соединенияCuZn
Степень защиты (подключен)IP68/IP69К
Пломба для устройстваОсевое уплотнительное кольцо
Температура окружающей среды (рабочая)-40 °C ... 115 °C (см. кривую снижения характеристик)
Номер позиции1623726
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
ПримечаниеПод заказ (возврату не подлежит).
Ключ продажАЕ
Ключ продуктаАБРКЕЛ
GTIN4055626195117
Вес за штуку (включая упаковку)205,3 г
Вес за штуку (без упаковки)135 925 г
Номер таможенного тарифа85366990
Страна происхожденияDE
ЭКЛАСС-13.027440109
ЭКЛАСС-15.027440109
ЭТИМ 10.0EC003569
СПСК 21.039121400
Власть600 В
Сигнал500 В
Данные50 В
Власть600 В
Сигнал500 В
Данные50 В
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
