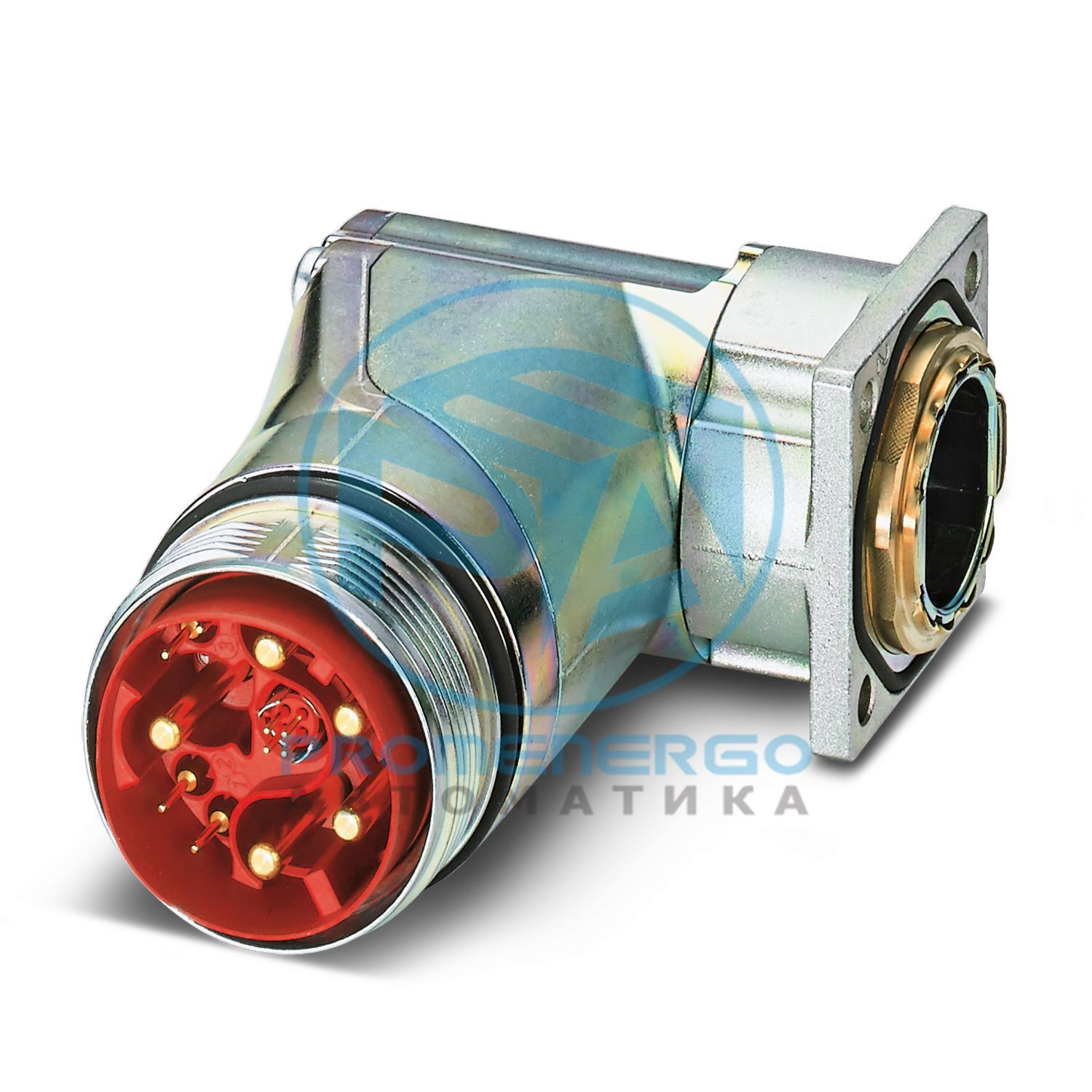

SB-8EPCD8AA700S - передний монтаж разъема устройства
SB-8EPCD8AA700S - передний монтаж разъема устройства
M40, Передний монтаж разъема устройства, применение: Гибридный, серия: SB, поворотный под углом, экранированный: да, для стандартной блокировки и блокировки SPEEDCON, Направление вращения: Стандарт, Тип контактного соединения: Штифт, Обжимное соединение, Осевое уплотнительное кольцо, ожидается, что с четвертого квартала 2026 года этот элемент не содержит свинца в соответствии с RoHS II без исключения 6c (Pb < 0,1%), бессвинцовая альтернатива возможна по предварительному запросу
Технические характеристики
Информация о заказе:
Обжимные контакты, 4 х 0,8 мм, 4 х 0 1 мм, 5 х 3,6 мм, заказываются отдельно
Примечание по безопасности
ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Тип продукта
Круглые разъемы (со стороны устройства)
Способ подключения
Обжимное соединение
Тип переключения контактов
Приколоть
Приложение
Гибридный
Количество позиций
13
Направление вращения
Стандартный
Номер (Grp 1 - силовые контакты или только один тип подключения контактов)
5
Диаметр контакта (Группа 1 - силовые контакты или только один тип подключения контактов)
3,6 мм
Многожильные провода Мин. поперечное сечение (Группа 1 - силовые контакты или только один контактный тип подключения)
1 мм2
Многожильные провода Макс. поперечное сечение (Группа 1 - силовые контакты или только один контактный тип подключения)
10 мм2
Номинальный ток Контакт (Группа 1 - силовые контакты или только один тип подключения контактов)
70 А
Номинальное напряжение Контакт (Группа 1 - силовые контакты или только один тип подключения контактов)
630 В переменного тока
Номинальное импульсное напряжение
6 кВ
Категория перенапряжения
III
Степень загрязнения
3
Номер (Контактная группа 3)
4
Диаметр контакта (Контактная группа 3)
0,8 мм
Многожильные провода Макс. поперечное сечение (Контактная группа 3)
-40 °C ... 115 °C (см. кривую снижения характеристик)
Номер позиции
1623722
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Примечание
Под заказ (возврату не подлежит).
Ключ продаж
АЕ
Ключ продукта
АБРКЕМ
GTIN
4055626194936
Вес за штуку (включая упаковку)
602,7 г
Вес за штуку (без упаковки)
527 469 г
Номер таможенного тарифа
85366990
Страна происхождения
DE
ЭКЛАСС-13.0
27440109
ЭКЛАСС-15.0
27440109
ЭТИМ 10.0
EC003569
СПСК 21.0
39121400
Власть
600 В
Сигнал
500 В
Данные
30 В
Власть
600 В
Сигнал
500 В
Данные
50 В
Власть
600 В
Сигнал
500 В
Данные
50 В
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
