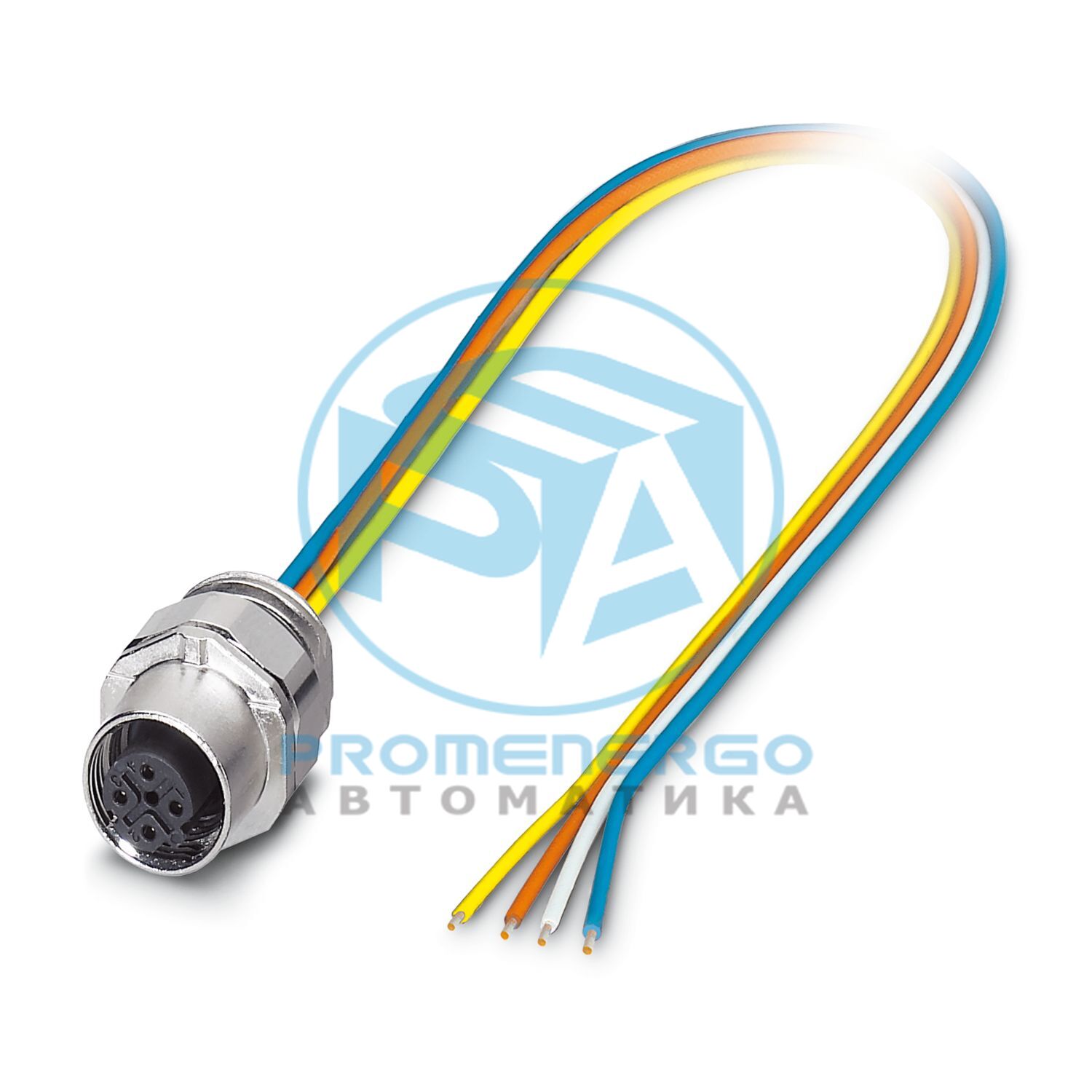

Разъем устройства для переднего монтажа, PROFINET CAT5 (IEC 11801:2002), 4-позиционный, Гнездо прямое, M12-SPEEDCON, D-кодировка, на свободном конце кабеля, Отдельные провода, длина кабеля: 0,5 м, 0,34 мм 2 , многожильный провод TPE, герметизированный, Изделие не содержит свинца в соответствии с RoHS II без исключения 6c (Pb < 0,1 %)
Технические характеристики
Примечания по эксплуатации
Указанные электрические и механические данные предполагают, что пара разъемов правильно зафиксирована и установлена. Если разъем разблокирован и существует опасность загрязнения, разъем необходимо закрыть защитным колпачком > IP54. Также необходимо учитывать влияние многожильных проводов, кабелей или печатных плат.
Общий
Метод контактного соединения: Обжимное соединение.
Информация о заказе:
Установочная гайка входит в комплект поставки.
Примечания по эксплуатации
This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 8.2 Разъёмs for Outside Environment (Balanced cabling)
Примечание по безопасности
ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Тип крепления
Передний монтаж (M16 x 1,5)
Момент затяжки
3 Нм ... 4 Нм (со стороны установки)
Тип продукта
Круглые разъемы (со стороны устройства)
Приложение
Данные, сигналы
Количество позиций
4
Количество кабельных выводов
1
Экранированный
нет
Кодирование
Д
Тип резьбы
М12
Категория перенапряжения
II
Степень загрязнения
3
Материал Формовочная масса
ПУР (в горшке)
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
НБР
Материал корпуса ручки
Цинк, отлитый под давлением, никелированный
Контактный материал
CuZn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ПА 6.6
Материал для винтового соединения
Цинк, отлитый под давлением, никелированный
Материал проводника
Луженая медная проволока
Номинальное импульсное напряжение
2,5 кВ
Контактное сопротивление
<= 3 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
250 В (переменный ток)
Номинальный ток I Н
4 А
Характеристики трансмиссии (категория)
КАТ5 (МЭК 11801:2002)
Макс. сопротивление проводника
57,6 мОм/м
Способ подключения
Отдельные провода
Тип контактного соединения
Розетка
Сечение проводника
0,34 мм2
Момент затяжки
3 Нм ... 4 Нм (со стороны установки)
Циклы установки/извлечения
> 100
Дизайн головы
Розетка
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Тип фиксации головы
СКИДКОН
Кодирование
Д
Дизайн головы
свободный конец кабеля
Длина кабеля
0,5 м
Тип кабеля
ТПЭ многожильный провод
Тип/категория сигнала
PROFINET CAT5 (МЭК 11801:2002)
Диаметр проволоки вкл. изоляция
1,2 мм +/-0,07 мм
Одиночный провод, цвет
желтый, оранжевый, белый, синий
Сечение кабеля
0,34 мм2
Материал проводника
Луженая медная проволока
Сигнальная линия структуры проводника
7x 0,25 мм
Сигнальная линия AWG
22
Материал изоляции проводов
ТПЭ
Толщина, изоляция
0,21 мм (изоляция жил)
Номинальное напряжение, кабель
300 В
Испытательное напряжение, кабель
2000 В переменного тока
Сопротивление кабеля
<= 57,6 мОм/м
Сопротивление изоляции кабеля
>= 20 МОм*км
Температура окружающей среды (рабочая)
-40 °C ... 85 °C (кабель, стационарная прокладка)
Степень защиты
IP67
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-25 °C ... 85 °C (вилка/розетка)
Температура окружающей среды (при эксплуатации) (кабель, гибкая установка)
-25 °C ... 85 °C (Кабель, flexible installation)
