SACC-E-MS-8CON-M16/0,5 PP - Разъем устройства для фронтального монтажа
SACC-E-MS-8CON-M16/0,5 PP - Разъем устройства для фронтального монтажа

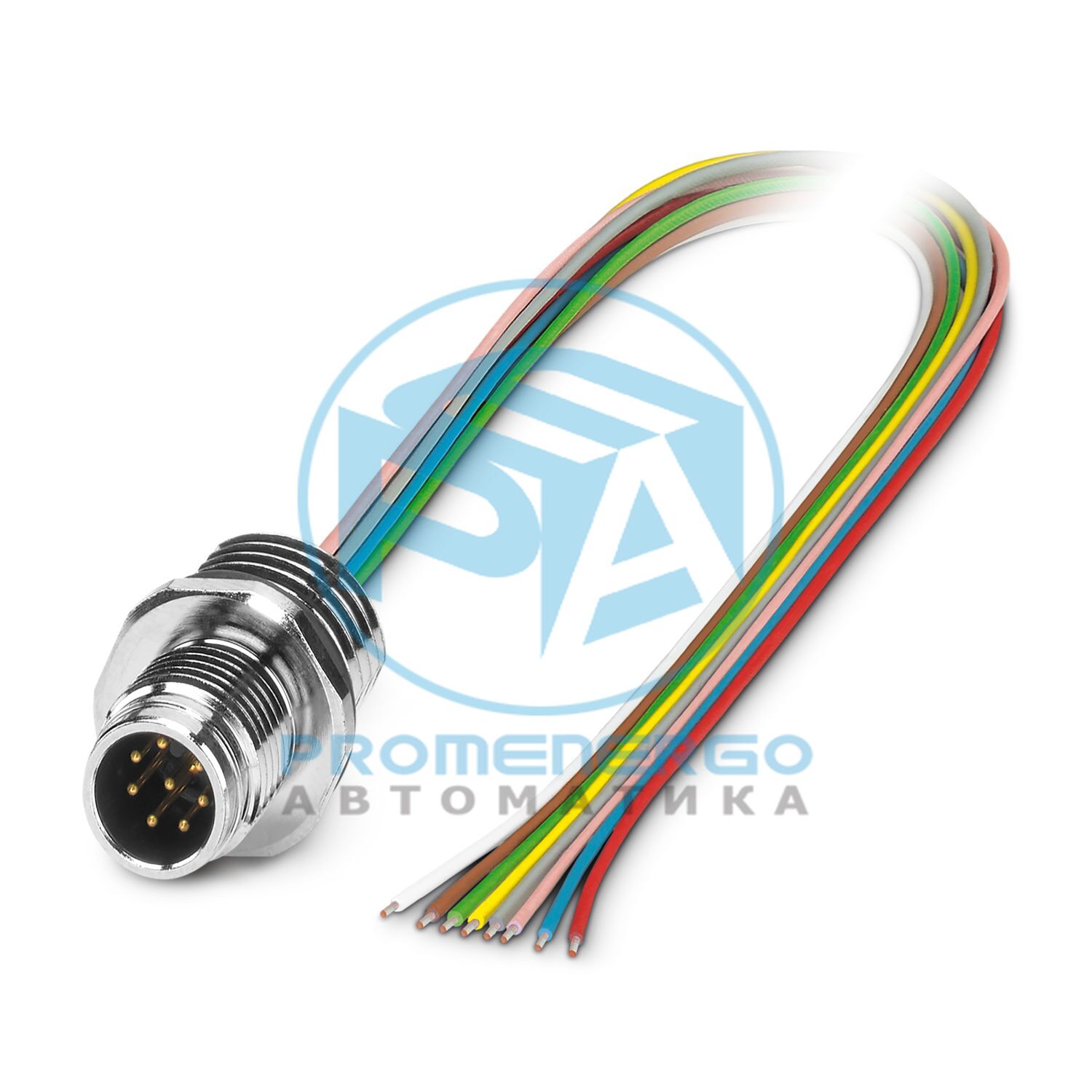

Разъем устройства для переднего монтажа, универсальный, 8-полюсный, штифт, прямой, внешняя блокировка M12-Push-pull, A-кодирование, на свободном конце кабеля, отдельные провода, длина кабеля: 0,5 м, 0,25 мм 2 , многожильный провод TPE, герметизированный, изделие не содержит свинца в соответствии с RoHS II без исключения 6c (Pb < 0,1 %)
Технические характеристики
Примечания по эксплуатации
Указанные электрические и механические данные предполагают, что пара разъемов правильно зафиксирована и установлена. Если разъем разблокирован и существует опасность загрязнения, разъем необходимо закрыть защитным колпачком > IP54. Также необходимо учитывать влияние многожильных проводов, кабелей или печатных плат.
Общий
Метод контактного соединения: Обжимное соединение.
Тип крепления
Передний монтаж (M16 x 1,5)
Момент затяжки
3 Нм ... 4 Нм (со стороны установки)
Тип продукта
Круглые разъемы (со стороны устройства)
Приложение
Сигнал
Количество позиций
8
Количество кабельных выводов
1
Экранированный
нет
Кодирование
А
Тип резьбы
М12
Категория перенапряжения
II
Степень загрязнения
3
Материал Формовочная масса
ПУР (в горшке)
Материал Контактный носитель
ПА 6.6
Контакт с материалом
CuZn
Материал Контактная поверхность
Ни/Ау
Материал уплотнения
ФКМ
Класс воспламеняемости согласно UL 94.
В0
Материал корпуса ручки
Латунь, никелированная
Материал для винтового соединения
Латунь, никелированная
Материал проводника
Луженая медная проволока
Номинальное импульсное напряжение
0,8 кВ
Контактное сопротивление
<= 3 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
30 В (переменный ток)
Номинальный ток I Н
2 А
Макс. сопротивление проводника
80 мОм/м
Способ подключения
Отдельные провода
Тип контактного соединения
Приколоть
Сечение проводника
0,25 мм2
Момент затяжки
3 Нм ... 4 Нм (со стороны установки)
Циклы установки/извлечения
> 100
Дизайн головы
Приколоть
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Тип фиксации головы
Наружная блокировка Push-Pull
Кодирование
А
Дизайн головы
свободный конец кабеля
Длина кабеля
0,5 м
Тип кабеля
ТПЭ многожильный провод
Тип/категория сигнала
Универсальный
Диаметр проволоки вкл. изоляция
1,15 мм +/-0,07 мм
Одиночный провод, цвет
коричневый, синий, белый, серый, розовый, зеленый, желтый, красный
Сечение кабеля
0,25 мм2
Материал проводника
Луженая медная проволока
Сигнальная линия структуры проводника
14х0,15 мм
Сигнальная линия AWG
24
Материал изоляции проводов
ТПЭ
Толщина, изоляция
0,21 мм (изоляция жил)
Номинальное напряжение, кабель
300 В
Испытательное напряжение, кабель
2000 В переменного тока
Сопротивление кабеля
<= 80 мОм/м
Сопротивление изоляции кабеля
>= 20 МОм*км
Температура окружающей среды (рабочая)
-40 °C ... 85 °C (кабель, стационарная прокладка)
Степень защиты
IP67 (при подключении)
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-25 °C ... 85 °C (вилка/розетка)
Температура окружающей среды (при эксплуатации) (кабель, гибкая установка)
-25 °C ... 85 °C (Кабель, flexible installation)
Температура окружающей среды (при эксплуатации) (кабель, стационарная прокладка)
-40 °C ... 85 °C (кабель, стационарная прокладка)
Типовой рейтинг UL
Тип 4 (только для использования внутри помещения)
Стандартное обозначение
Круглый разъем M12
Стандарты/спецификации
на основе МЭК 61076-2-010
Примечание
Двухтактный
Стандартное обозначение
Круглый разъем M12
Стандарты/спецификации
согласно МЭК 61076-2-101
Стандартное обозначение
Удар, вибрация
Стандарты/спецификации
согласно EN 50155
Стандартное обозначение
Удар, вибрация
Стандарты/спецификации
согласно EN 61373:2011
Номер позиции
1687981
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
АЕ
Ключ продукта
АБККАБ
GTIN
4067923248076
Вес за штуку (включая упаковку)
26,3 г
Вес за штуку (без упаковки)
24 463 г
Номер таможенного тарифа
85444290
Страна происхождения
DE
ЭКЛАСС-13.0
27440103
ЭКЛАСС-15.0
27440103
ЭТИМ 10.0
EC003570
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
