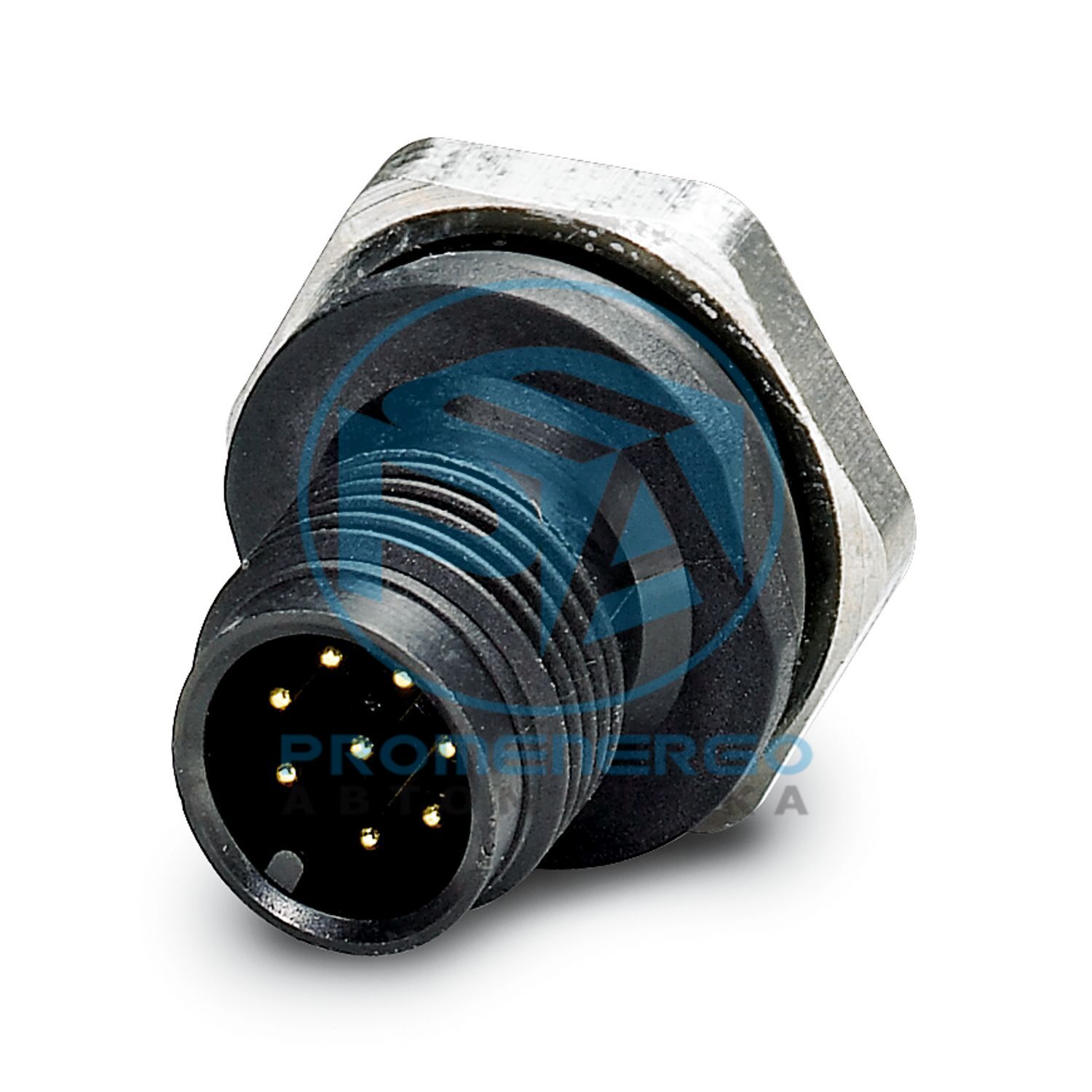

SACC-E-M12MS-8CON-M16 PSCUP - Разъем устройства, монтаж на передней панели
SACC-E-M12MS-8CON-M16 PSCUP - Разъем устройства, монтаж на передней панели
Встраиваемый разъем для датчика/исполнительного устройства, штекер, 8-контактный, M12, кодировка А, монтаж спереди/винт с резьбой M16, с чашками под пайку, пластиковое исполнение
Технические характеристики
Примечания по эксплуатации
Указанные электрические и механические данные предполагают, что пара разъемов правильно зафиксирована и установлена. Если разъем разблокирован и существует опасность загрязнения, разъем необходимо закрыть защитным колпачком > IP54. Также необходимо учитывать влияние многожильных проводов, кабелей или печатных плат.
Тип крепления
Передний монтаж (M16 x 1,5)
Момент затяжки
1,25 Нм ... 1,5 Нм (со стороны установки)
Тип продукта
Круглые разъемы (со стороны устройства)
Количество позиций
8
Количество кабельных выводов
1
Экранированный
нет
Кодирование
А
Тип резьбы
М12
Категория перенапряжения
II
Степень загрязнения
3
Материал корпуса
ПА 6.6
Материал Изоляционный корпус
ПА 6.6
Контакт с материалом
CuZn
Материал Контактная поверхность
Ау
Материал уплотнения
Витон
Класс воспламеняемости согласно UL 94.
полупансион
Номинальное импульсное напряжение
0,8 кВ
Контактное сопротивление
<= 3 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
30 В
Номинальный ток I Н
2 А
Способ подключения
Чашка для припоя
Тип контактного соединения
Приколоть
Сечение провода гибкое
... 0,25 мм2
Момент затяжки
1,25 Нм ... 1,5 Нм (со стороны установки)
Циклы установки/извлечения
> 100
Дизайн головы
Приколоть
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Кодирование
А
Степень защиты
IP67
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-25 °C ... 85 °C (вилка/розетка)
Типовой рейтинг UL
Тип 4 (только для использования внутри помещения)
Стандартное обозначение
Круглый разъем M12
Стандарты/спецификации
согласно МЭК 61076-2-101
Номер позиции
1436408
Упаковочная единица
20 шт.
Минимальный объем заказа
20 шт.
Ключ продаж
АЕ
Ключ продукта
ABQEEJ
GTIN
4046356438353
Вес за штуку (включая упаковку)
6335 г
Вес за штуку (без упаковки)
6304 г
Номер таможенного тарифа
85366990
Страна происхождения
DE
ЭКЛАСС-13.0
27440109
ЭКЛАСС-15.0
27440109
ЭТИМ 10.0
EC003569
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
