SACC-E-FSD-4CON-M16/0,5 PP - разъем устройства для фронтального монтажа
SACC-E-FSD-4CON-M16/0,5 PP - разъем устройства для фронтального монтажа

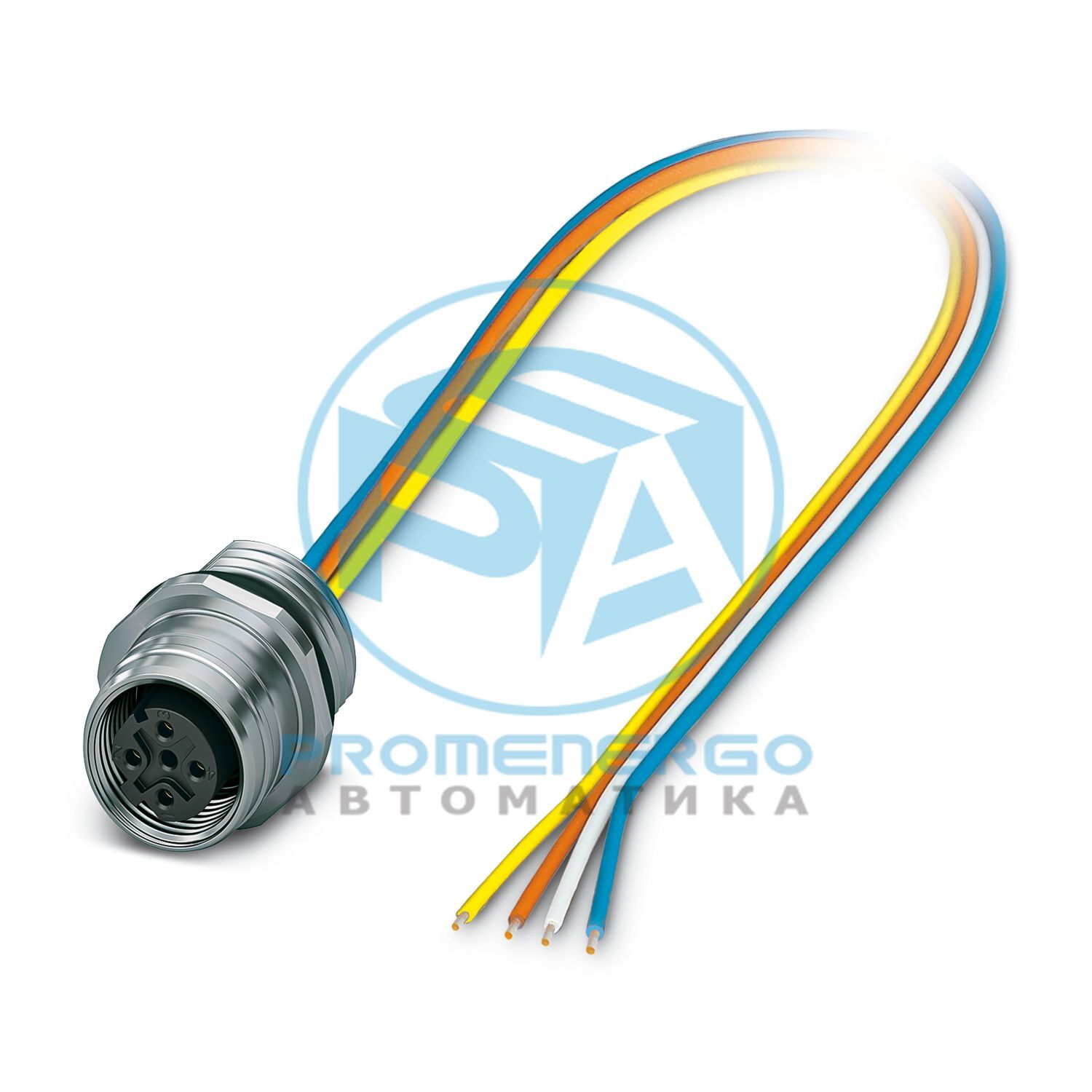

Разъем устройства для фронтального монтажа, PROFINET CAT5 (IEC 11801:2002), 4-позиционный, Розетка, прямая, M12-Push-pull внешняя блокировка, D-кодировка, на свободном конце кабеля, Отдельные провода, длина кабеля: 0,5 м, 0,34 мм 2 , многожильный провод TPE, герметизированный
Технические характеристики
Примечания по эксплуатации
Указанные электрические и механические данные предполагают, что пара разъемов правильно зафиксирована и установлена. Если разъем разблокирован и существует опасность загрязнения, разъем необходимо закрыть защитным колпачком > IP54. Также необходимо учитывать влияние многожильных проводов, кабелей или печатных плат.
Общий
Наружная блокировка Push-Pull
Общий
Метод контактного соединения: Обжимное соединение.
Примечание по безопасности
ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Тип крепления
Передний монтаж (M16 x 1,5)
Момент затяжки
3 Нм ... 4 Нм (со стороны установки)
Тип продукта
Круглые разъемы (со стороны устройства)
Приложение
Данные
Количество позиций
4
Количество кабельных выводов
1
Экранированный
нет
Кодирование
Д
Тип резьбы
М12
Категория перенапряжения
II
Степень загрязнения
3
Материал Формовочная масса
ПУР (в горшке)
Материал Контактный носитель
ПА 6.6
Контакт с материалом
CuZn
Материал Контактная поверхность
Ни/Ау
Материал уплотнения
НБР/ФКМ
Класс воспламеняемости согласно UL 94.
В0
Материал корпуса ручки
Латунь, никелированная
Материал для винтового соединения
Латунь, никелированная
Материал проводника
Луженая медная проволока
Номинальное импульсное напряжение
2,5 кВ
Контактное сопротивление
<= 3 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
250 В (переменный ток)
Номинальный ток I Н
4 А
Среда передачи
Медь
Характеристики трансмиссии (категория)
КАТ5 (МЭК 11801:2002)
Макс. сопротивление проводника
57,6 мОм/м
Способ подключения
Отдельные провода
Тип контактного соединения
Розетка
Сечение проводника
0,34 мм2
Момент затяжки
3 Нм ... 4 Нм (со стороны установки)
Циклы установки/извлечения
> 100
Дизайн головы
Розетка
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Тип фиксации головы
Наружная блокировка Push-Pull
Кодирование
Д
Дизайн головы
свободный конец кабеля
Длина кабеля
0,5 м
Тип кабеля
ТПЭ многожильный провод
Тип/категория сигнала
PROFINET CAT5 (МЭК 11801:2002)
Диаметр проволоки вкл. изоляция
1,2 мм +/-0,07 мм
Одиночный провод, цвет
желтый, оранжевый, белый, синий
Сечение кабеля
0,34 мм2
Материал проводника
Луженая медная проволока
Сигнальная линия структуры проводника
7x 0,25 мм
Сигнальная линия AWG
22
Материал изоляции проводов
ТПЭ
Толщина, изоляция
0,21 мм (изоляция жил)
Номинальное напряжение, кабель
300 В
Испытательное напряжение, кабель
2000 В переменного тока
Сопротивление кабеля
<= 57,6 мОм/м
Сопротивление изоляции кабеля
>= 20 МОм*км
Температура окружающей среды (рабочая)
-40 °C ... 85 °C (кабель, стационарная прокладка)
Степень защиты
IP65
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-25 °C ... 85 °C (вилка/розетка)
Температура окружающей среды (при эксплуатации) (кабель, гибкая установка)
-25 °C ... 85 °C (Кабель, flexible installation)
Температура окружающей среды (при эксплуатации) (кабель, стационарная прокладка)
