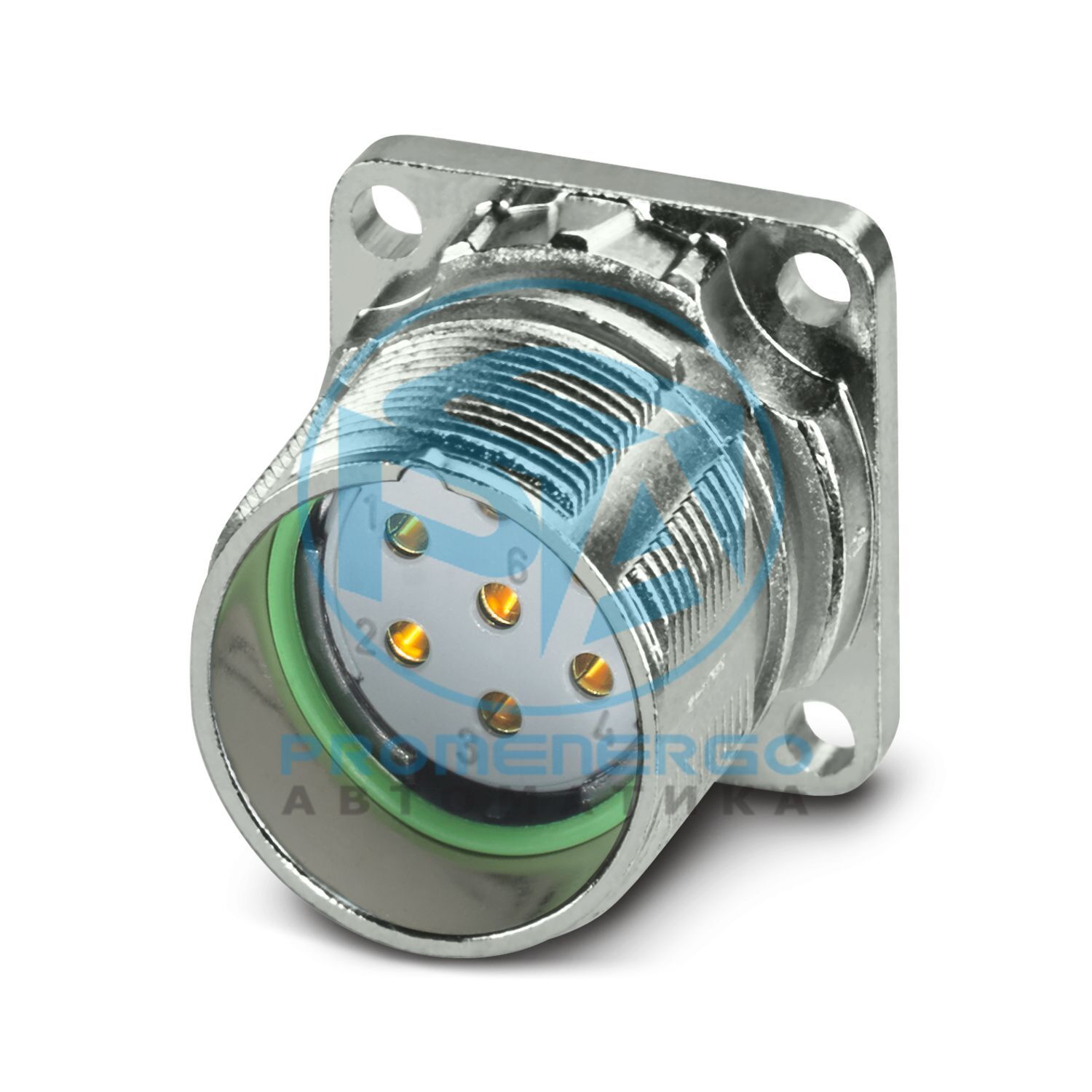

M23-07S1N8AW500S - передний монтаж разъема устройства

M23, Передний монтаж разъема устройства, применение: Сигнал, серия: M23 PRO Сигнал, прямой, экранированный: да, для стандартной системы и системы быстрой фиксации ONECLICK, Кол-во позиций: 7, Направление вращения: Стандарт, Тип контактного соединения: Гнездо, Обжимное соединение, Размеры фланца: 26 мм x 26 мм, Кодировка: N, Изделие не содержит свинца в соответствии с RoHS II без исключения 6c (Pb < 0,1) %)

Технические характеристики

Информация о заказе:Обжимные контакты 7 x ? 2 мм заказываются отдельно.
Примечания по эксплуатацииПожалуйста, обратите внимание на кривую снижения номинальных характеристик.
Примечание по безопасностиВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Тип продуктаКруглые разъемы (со стороны устройства)
Семейство продуктовМ23 ПРО
Класс воспламеняемости согласно UL 94.В0
ПримечаниеИнформация для заказа: обжимные контакты 7 x ? 2 мм заказываются отдельно.
КодированиеН
Материал (Изоляционный корпус)ПА 6.6
Циклы установки/извлечения100
Способ подключенияОбжимное соединение
Тип переключения контактовРозетка
ПриложениеСигнал
Количество позиций7
Направление вращенияСтандартный
Профиль подключения7
Высота установки2000 м
Номер (Сигнальные контакты)7
Диаметр контакта (Сигнальные контакты)2 мм
Многожильные провода Мин. поперечное сечение (Сигнальные контакты)0,5 мм2
Многожильные провода Макс. поперечное сечение (Сигнальные контакты)2,5 мм2
Номинальный ток Контакт (Сигнальные контакты)20 А (при макс. сечении подключения)
Номинальное напряжение Контакт (Сигнальные контакты)300 В
Номинальное импульсное напряжение2,5 кВ
Категория перенапряженияII
Степень загрязнения3
ТипФланцевый корпус
Тип резьбыМ23
Дизайнпрямой
Тип блокировкидля стандартной и быстрой системы запирания ONECLICK
Винтовое соединение Pgникто
Тип крепленияПередний монтаж/квадратный фланец (4x ? 3,2 мм)
Размеры фланца26 мм х 26 мм
Материал корпусаГД-Зн
Материал уплотненияФКМ
Степень защиты (подключен)IP66/IP68 (2 м/24 ч)
Степень защитыIP68
Температура окружающей среды (рабочая)-40 °C ... 105 °C (см. снижение номинальных характеристик)
Высота2000 м
Допустимая влажность (хранение/транспортировка)50 % ... 65 %
Постоянная температура125 °C (DIN EN 60512-9-2 / 1000 ч)
Номер позиции1629093
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажАЕ
Ключ продуктаАБРАБЛ
GTIN4055626763040
Вес за штуку (включая упаковку)40,8 г
Вес за штуку (без упаковки)24 131 г
Номер таможенного тарифа85366990
Страна происхожденияDE
ЭКЛАСС-13.027440109
ЭКЛАСС-15.027440109
ЭТИМ 10.0EC003569
СПСК 21.039121400
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
