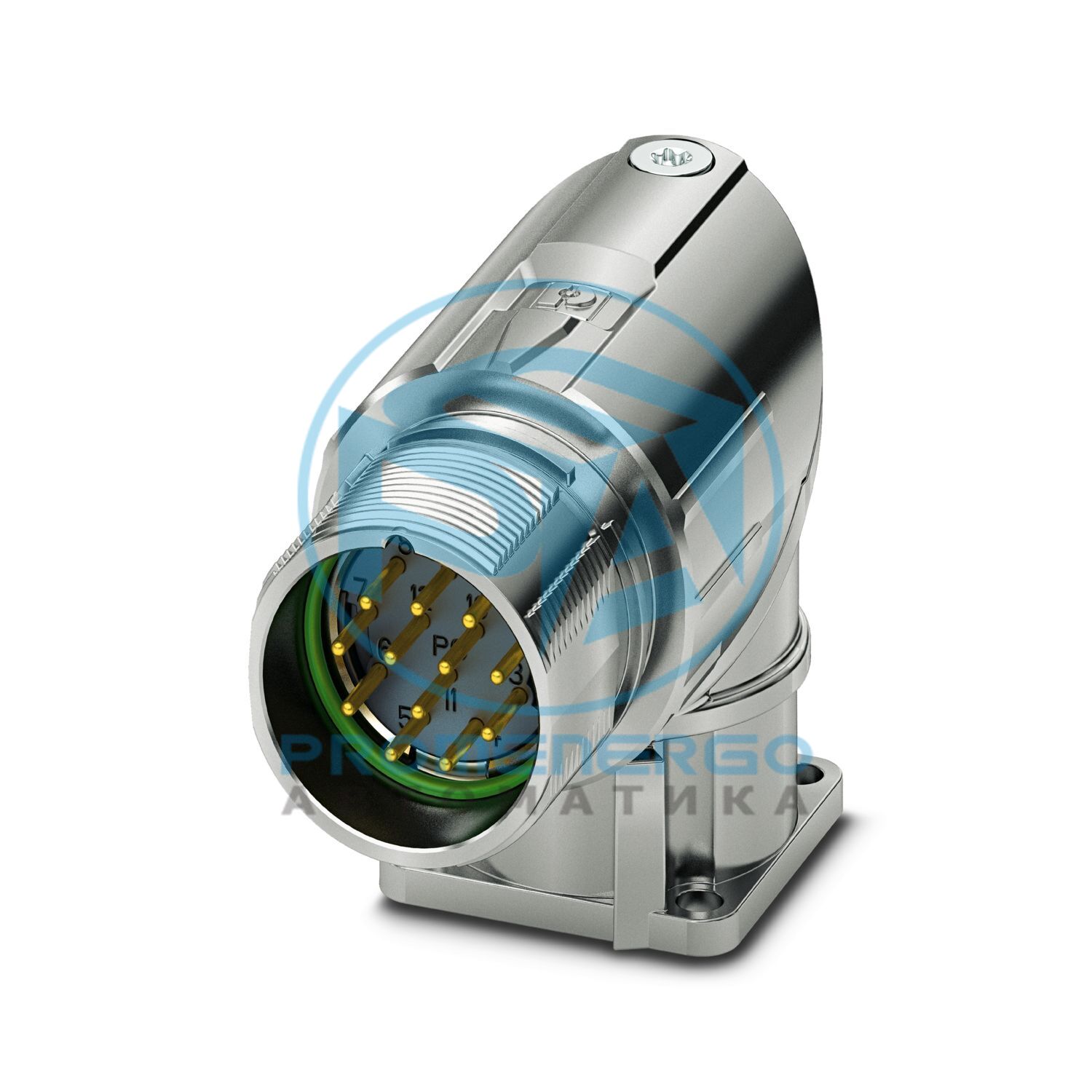

M23-06P1N8AA500S - Передний монтаж разъема устройства

M23, Передний монтаж разъема устройства, применение: Сигнал, серия: M23 PRO Сигнал, поворотный под углом, экранированный: да, для стандартной системы и системы быстрой фиксации ONECLICK, Кол-во позиций: 6, Направление вращения: Стандарт, Тип контактного соединения: Штифт, Обжимное соединение, Размеры фланца: 26 мм x 26 мм, Кодировка: N, Изделие не содержит свинца в соответствии с RoHS II без исключения 6c (Pb < 0,1 %)

Технические характеристики

Информация о заказе:Обжимные контакты 6 x ? 2 мм заказываются отдельно.
Примечания по эксплуатацииПожалуйста, обратите внимание на кривую снижения номинальных характеристик.
Примечание по безопасностиВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Тип продуктаКруглые разъемы (со стороны устройства)
Семейство продуктовМ23 ПРО
Класс воспламеняемости согласно UL 94.В0
ПримечаниеИнформация для заказа: Обжимные контакты ? 2 мм заказываются отдельно.
КодированиеН
Материал (Изоляционный корпус)ПА 6.6
Класс воспламеняемости согласно UL 94.В0
Способ подключенияОбжимное соединение
Тип переключения контактовПриколоть
ПриложениеСигнал
Количество позиций6
Направление вращенияСтандартный
Профиль подключения6
Номер (Контактная группа 1)6
Диаметр контакта (Контактная группа 1)2 мм
Номинальный ток Контакт (группа контактов 1)20 А (при макс. сечении подключения)
Номинальное напряжение Контакт (группа контактов 1)48 В переменного тока
Номинальное импульсное напряжение1,5 кВ
Категория перенапряженияIII
Степень загрязнения3
ТипФланцевый корпус
Тип резьбыМ23
Дизайнугловой поворотный
Тип блокировкидля стандартной и быстрой системы запирания ONECLICK
Винтовое соединение Pgникто
Тип крепленияПередний монтаж/квадратный фланец (4x ? 3,1 мм)
Размеры фланца26 мм х 26 мм
Материал корпусаГД-Зн
Материал уплотненияФКМ
Степень защиты (подключен)IP66/IP68 (2 м/24 ч)
Степень защитыIP68
Температура окружающей среды (рабочая)-40 °C ... 105 °C (см. снижение номинальных характеристик)
Высота2000 м
Постоянная температура125 °C (DIN EN 60512-9-2 / 1000 ч)
Номер позиции1341925
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажАЕ
Ключ продуктаАБРАБМ
GTIN4063151651817
Вес за штуку (включая упаковку)117,6 г
Вес за штуку (без упаковки)101 031 г
Номер таможенного тарифа85366990
Страна происхожденияDE
ЭКЛАСС-13.027440109
ЭКЛАСС-15.027440109
ЭТИМ 10.0EC003569
СПСК 21.039121400
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
