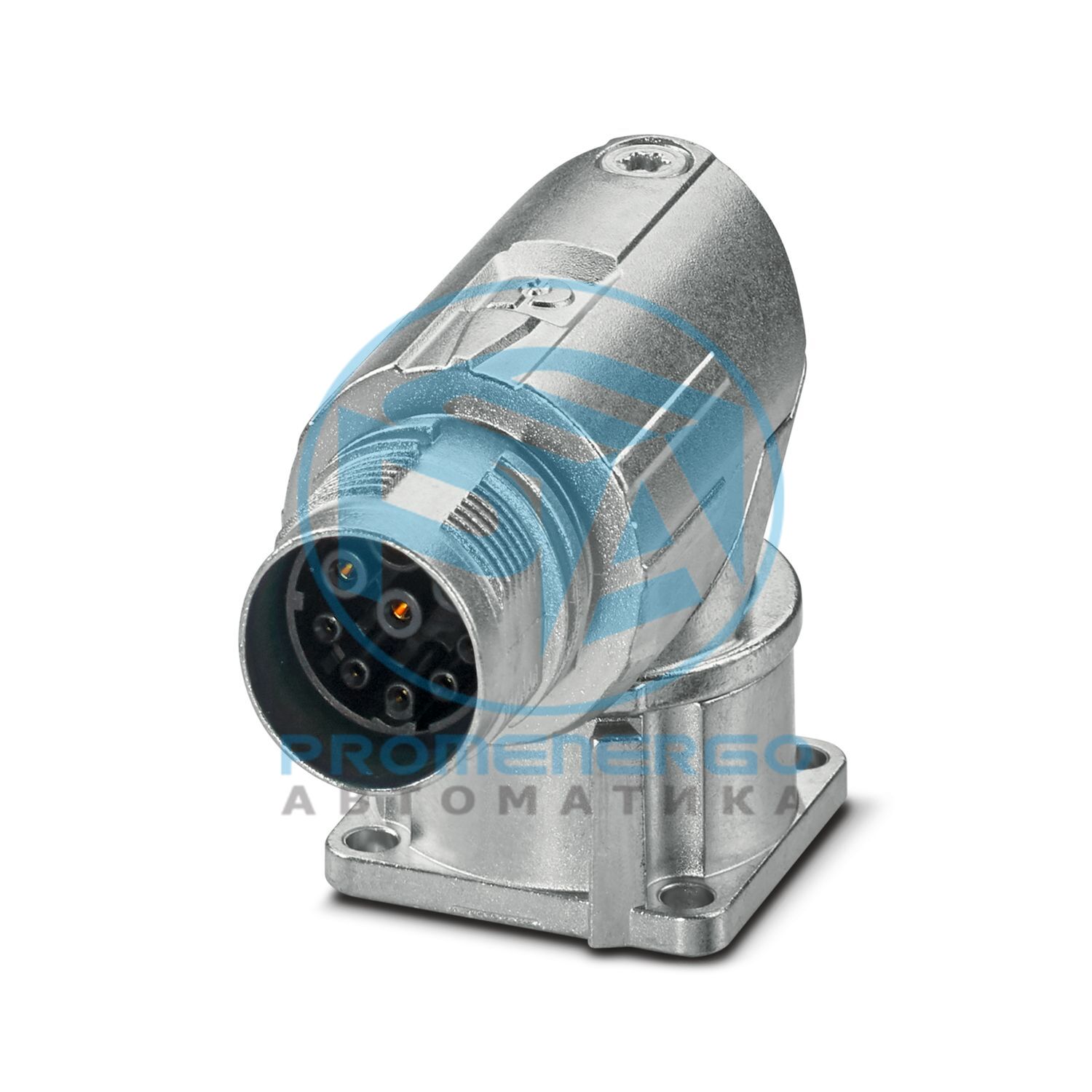

M17-8ES1N8AAD00S - передний монтаж разъема устройства

M17, передний монтаж разъема устройства, применение: Силовой, серия: M17 PRO, поворотный под углом, для стандартной системы и системы быстрой фиксации ONECLICK, количество контактов: 5+3+PE, тип контактного соединения: гнездо, обжимное соединение, размеры фланца: 21,6 мм x 21,6 мм, изделие не содержит свинца в соответствии с RoHS II без исключения 6c (Pb < 0,1 %)

Технические характеристики

Информация о заказе:Обжимные контакты 5 x 0,6 мм, 4 x ? 1 мм заказываются отдельно.
Примечание по безопасностиВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Тип продуктаКруглые разъемы (со стороны устройства)
Семейство продуктовМ17 ПРО
Класс воспламеняемости согласно UL 94.В0
Циклы установки/извлечения100
Способ подключенияОбжимное соединение
Тип переключения контактовРозетка
ПриложениеВласть
Количество позиций9
Профиль подключения5+3+ПЭ
Высота установки2000 м
Номер (Контактная группа 1)4
Диаметр контакта (Контактная группа 1)1 мм
Многожильные провода Мин. поперечное сечение (Контактная группа 1)0,06 мм2
Многожильные провода Макс. поперечное сечение (Контактная группа 1)1 мм2
Номинальный ток Контакт (группа контактов 1)14 А (при макс. сечении подключения)
Номинальное напряжение Контакт (группа контактов 1)630 В
Номинальное импульсное напряжение6 кВ
Категория перенапряженияIII
Степень загрязнения3
Номер (Контактная группа 2)5
Диаметр контакта (Контактная группа 2)0,6 мм
Многожильные провода Макс. поперечное сечение (Контактная группа 2)0,5 мм2
Номинальный ток Контакт (группа контактов 2)3,6 А (при макс. сечении подключения)
Номинальное напряжение Контакт (группа контактов 2)60 В
Номинальное импульсное напряжение1,5 кВ
Категория перенапряженияIII
Степень загрязнения3
ТипФланцевый корпус
Тип резьбыМ17
Дизайнугловой поворотный
Тип блокировкидля стандартной и быстрой системы запирания ONECLICK
Тип крепленияПередний монтаж/квадратный фланец (4x ? 2,7 мм)
Размеры фланца21,6 мм х 21,6 мм
Материал (корпус)ГД-Зн
Материал (Уплотнение)ФКМ
Степень защиты (подключен)IP67
Температура окружающей среды (рабочая)-40 °C ... 105 °C (см. кривую снижения характеристик)
Допустимая влажность (хранение/транспортировка)50 % ... 65 %
Номер позиции1695550
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажАЕ
Ключ продуктаАББРАМ
GTIN4067923259270
Вес за штуку (включая упаковку)22,22 г
Вес за штуку (без упаковки)22,22 г
Номер таможенного тарифа85366990
Страна происхожденияDE
ЭКЛАСС-13.027440109
ЭКЛАСС-15.027440109
ЭТИМ 10.0EC003569
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
