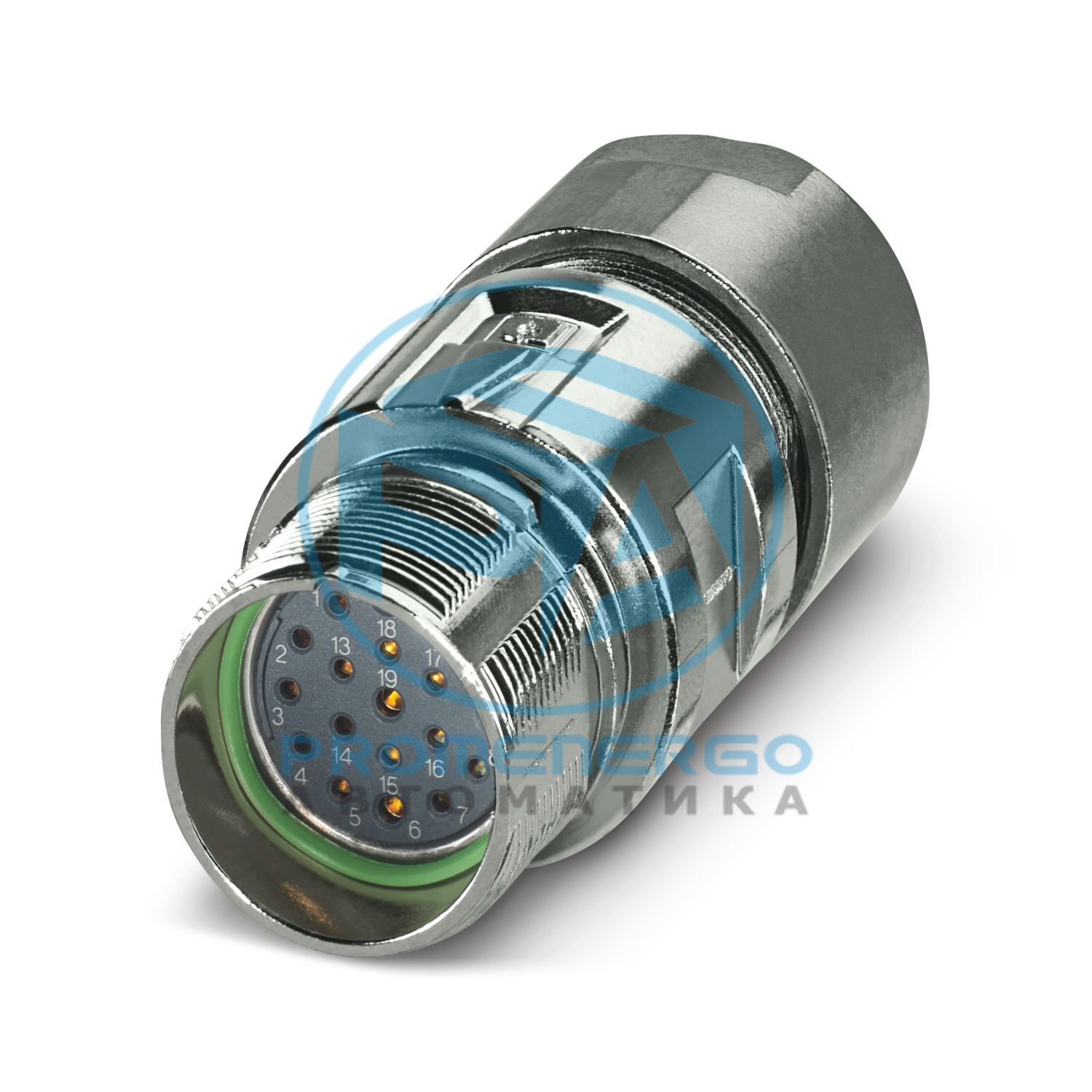

M23, Соединительный разъем, применение: Сигнал, серия: M23 PRO, прямой, экранированный: да, для стандартной системы и системы быстрой фиксации ONECLICK, Кол-во контактов: 16+3, Направление вращения: Стандарт, Тип контактного соединения: Гнездо, Обжимное соединение, Диапазон диаметров кабеля: 3 мм ... 15 мм, Кодировка: N, Изделие не содержит свинца в соответствии с RoHS II без исключения 6c (Pb < 0,1) %)
Технические характеристики
Информация о заказе:
Обжимные контакты 16 x ? 1 мм, 3 x ? 1,5 мм заказываются отдельно.
Примечания по эксплуатации
Пожалуйста, обратите внимание на кривую снижения номинальных характеристик.
Примечание по безопасности
ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Тип продукта
Круглый разъем (со стороны кабеля)
Семейство продуктов
М23 ПРО
Класс воспламеняемости согласно UL 94.
В0
Кодирование
Н
Материал (Изоляционный корпус)
ПА 6.6
Способ подключения
Обжимное соединение
Тип переключения контактов
Розетка
Приложение
Сигнал
Количество позиций
19
Направление вращения
Стандартный
Профиль подключения
16+3
Высота установки
2000 м
Номер (Контактная группа 1)
3
Диаметр контакта (Контактная группа 1)
1,5 мм
Многожильные провода Мин. поперечное сечение (Контактная группа 1)
0,08 мм2
Многожильные провода Макс. поперечное сечение (Контактная группа 1)
