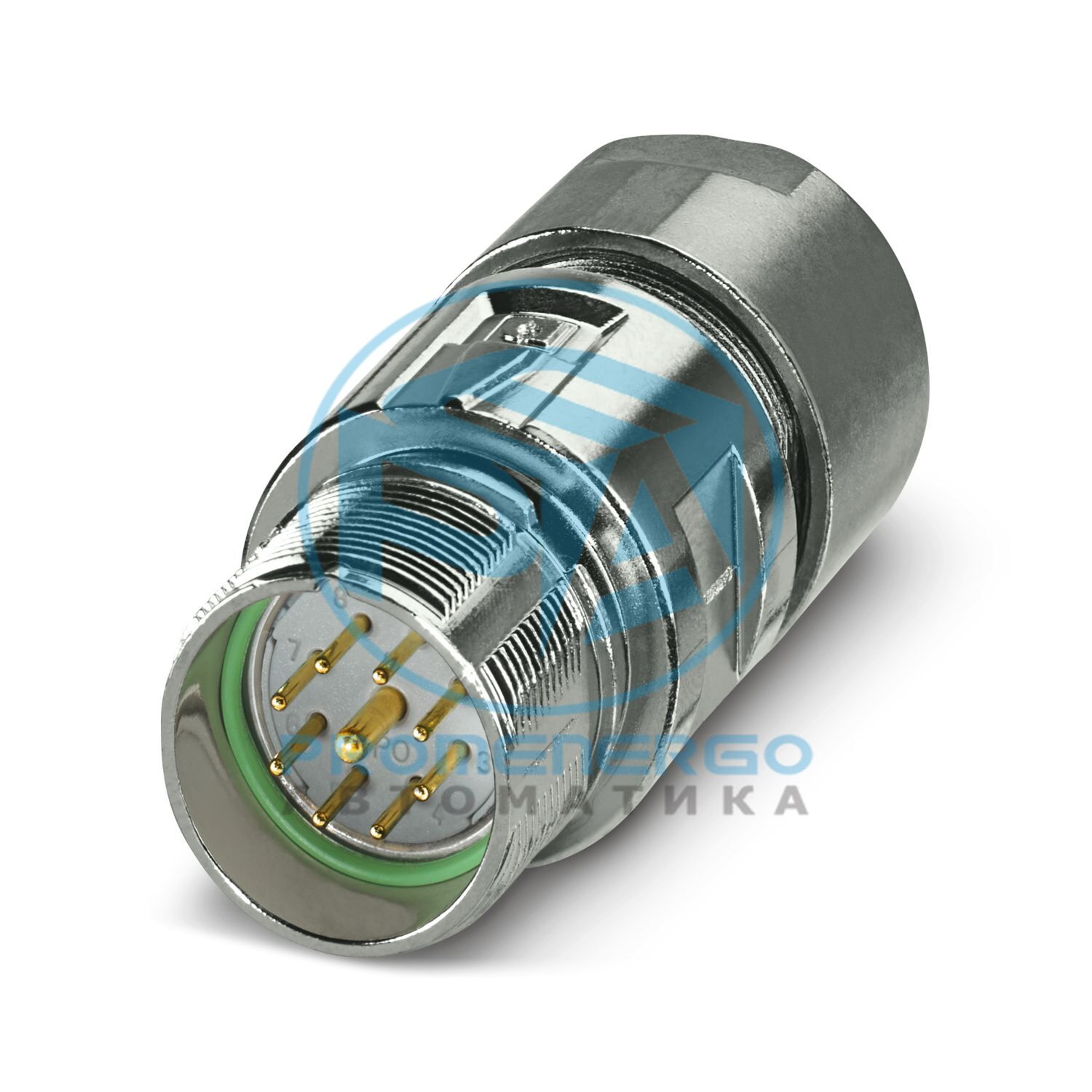

M23, Соединительный разъем, применение: Сигнал, серия: M23 PRO, прямой, экранированный: да, для стандартной системы и системы быстрой фиксации ONECLICK, Кол-во полюсов: 8+1, Направление вращения: Стандарт, Тип контактного соединения: Штифт, Обжимное соединение, Диапазон диаметров кабеля: 9 мм ... 15 мм, Кодировка: N, Изделие не содержит свинца в соответствии с RoHS II без исключения 6c (Pb < 0,1 %)
Технические характеристики
Информация о заказе:
Обжимные контакты 8 x ? 1 мм, 1 x ? 2 мм заказываются отдельно.
Примечания по эксплуатации
Пожалуйста, обратите внимание на кривую снижения номинальных характеристик.
Примечание по безопасности
ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Тип продукта
Круглый разъем (со стороны кабеля)
Семейство продуктов
М23 ПРО
Примечание
Информация для заказа: Обжимные контакты 8 x ? 1 мм, 1 x ? 2 мм заказываются отдельно.
Кодирование
Н
Материал (Изоляционный корпус)
ПА 6.6
Циклы установки/извлечения
100
Способ подключения
Обжимное соединение
Тип переключения контактов
Приколоть
Приложение
Сигнал
Количество позиций
9
Направление вращения
Стандартный
Профиль подключения
8+1
Высота установки
2000 м
Номер (Контактная группа 1)
1
Диаметр контакта (Контактная группа 1)
2 мм
Многожильные провода Мин. поперечное сечение (Контактная группа 1)
0,5 мм2
Многожильные провода Макс. поперечное сечение (Контактная группа 1)
