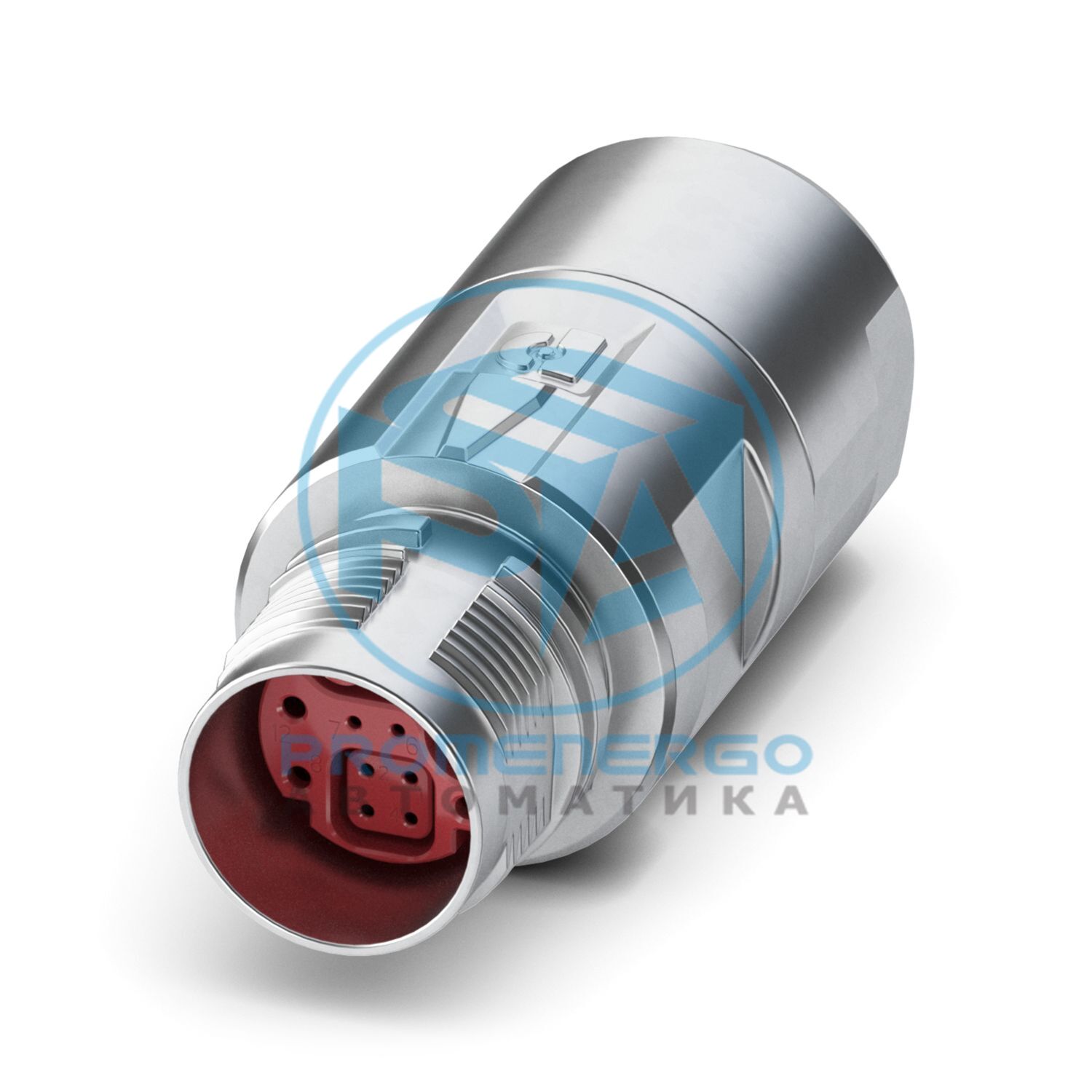

M17-08SSC8A9004S - соединительный разъем

M17, Разъем-муфта, применение: Данные (неэкранированный), сигналы, питание, серия: M17 PRO, прямой, экранированный: да, для стандартной системы и системы быстрой фиксации ONECLICK, тип соединения контактов: Гнездо, Обжимное соединение, Диапазон диаметров кабеля: 8,5 мм ... 12,3 мм, кодирование: Тип 2B (на основе IEC 61076-2-117)

Технические характеристики

Информация о заказе:	Обжимные контакты заказываются отдельно.
Примечание по безопасности	ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.

Тип продукта	Круглый разъем (со стороны кабеля)
Семейство продуктов	М17 ПРО ГИБРИД
Ряд	М17 ПРО

Примечание	Информация для заказа: Обжимные контакты заказываются отдельно. Назначение контактов можно найти в примечаниях по установке.
Кодирование	Тип 2B (на основе IEC 61076-2-117)
Материал (Изоляционный корпус)	ПА 6.6
Класс воспламеняемости согласно UL 94.	В0
Циклы установки/извлечения	100
Способ подключения	Обжимное соединение
Тип переключения контактов	Розетка
Приложение	Данные (неэкранированные), сигналы, мощность
Количество позиций	12
Высота установки	3000 м
Количество (силовые контакты)	4
Диаметр контакта (силовые контакты)	1 мм
Многожильные провода Мин. поперечное сечение (силовые контакты)	0,06 мм2
Многожильные провода Макс. поперечное сечение (силовые контакты)	1,5 мм2
Номинальный ток Контакт (Силовые контакты)	16 А (при макс. сечении подключения)
Номинальное напряжение Контакт (Силовые контакты)	50 В
Номинальное импульсное напряжение	0,8 кВ
Номер (контакты данных)	4
Диаметр контакта (контакты данных)	0,6 мм
Многожильные провода Макс. поперечное сечение (контакты данных)	0,34 мм2
Номинальный ток Контакт (контакты данных)	3,6 А (при макс. сечении подключения)
Номинальное напряжение Контакт (контакты данных)	50 В
Номинальное импульсное напряжение	0,8 кВ
Категория перенапряжения	III
Степень загрязнения	3
Номер (Сигнальная контактная группа 1)	2
Диаметр контакта (Сигнальная контактная группа 1)	1 мм
Многожильные провода Макс. поперечное сечение (Сигнальная контактная группа 1)	0,75 мм2
Номинальный ток Контакт (Сигнальная контактная группа 1)	11 А (при макс. сечении подключения)
Номинальное напряжение Контакт (группа сигнальных контактов 1)	50 В
Номинальное импульсное напряжение	0,8 кВ
Категория перенапряжения	III
Степень загрязнения	3
Тип	Корпус муфты
Тип резьбы	М17
Дизайн	прямой
Тип блокировки	для стандартной и быстрой системы запирания ONECLICK
Винтовое соединение Pg	никто
Материал (корпус)	ГД-Зн
Степень защиты (подключен)	IP67
Внешний диаметр кабеля	8,5 мм...12,3 мм

Стандартное обозначение	М17 Гибрид
Стандарты/спецификации	на основе МЭК 61076-2-117

Номер позиции	1550186
Упаковочная единица	20 шт.
Минимальный объем заказа	20 шт.
Ключ продаж	АЕ
Ключ продукта	АБРКАГ
GTIN	4067923026520
Вес за штуку (включая упаковку)	78,85 г
Вес за штуку (без упаковки)	78,85 г
Номер таможенного тарифа	85366990
Страна происхождения	DE

ЭКЛАСС-13.0	27440116
ЭКЛАСС-15.0	27440116

ЭТИМ 10.0	EC002635

Соответствует требованиям ЕС RoHS к веществам	Да (Нет exemptions)
Экологичный период использования (EFUP)	EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)	Нет substance above 0.1 wt%
