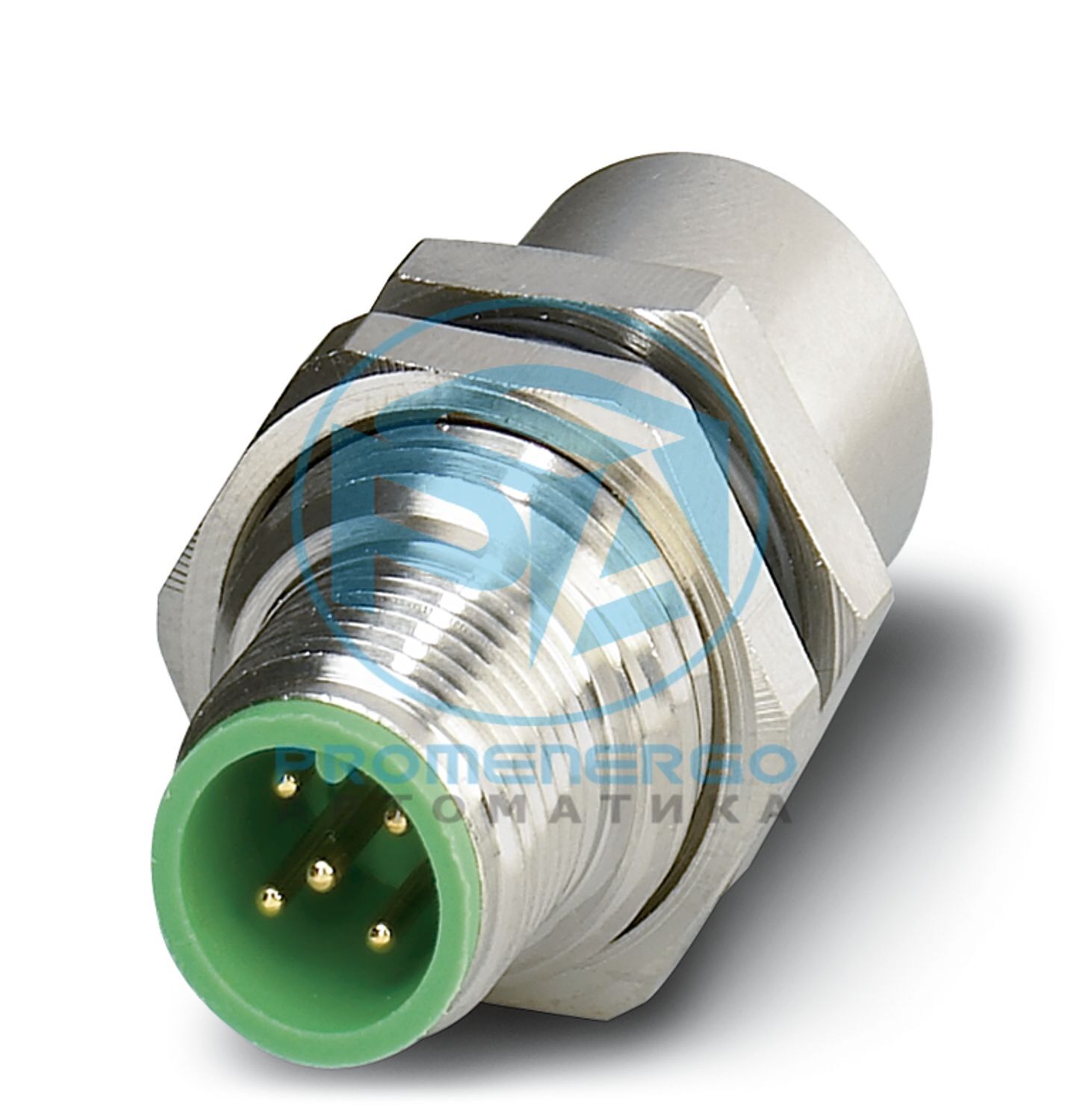

SACC-5P-DSI-M12MS/FS-M16 - проходной шкаф управления
SACC-5P-DSI-M12MS/FS-M16 - проходной шкаф управления
Проходное соединение для шкафа управления датчиком/исполнительным устройством, штекер-мама, 5-контактный, M12, экранированный, кодировка A, биполярный/винтовой монтаж с резьбой M16
Технические характеристики
Примечания по эксплуатации
Указанные электрические и механические данные предполагают, что пара разъемов правильно зафиксирована и установлена. Если разъем разблокирован и существует опасность загрязнения, разъем необходимо закрыть защитным колпачком > IP54. Также необходимо учитывать влияние многожильных проводов, кабелей или печатных плат.
Примечание по безопасности
ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Тип крепления
Биполярный монтаж (M16 x 1,5)
Момент затяжки
3 Нм ... 4,5 Нм (со стороны установки)
Тип продукта
Круглые разъемы (со стороны устройства)
Количество позиций
5
Экранированный
нет
Кодирование
А
Тип резьбы
М12
Категория перенапряжения
II
Степень загрязнения
2
Класс воспламеняемости согласно UL 94.
полупансион
Материал уплотнения
ФКМ
Контактный материал
CuZn
Материал контактной поверхности
Ау
Материал контактного носителя
ПА 6.6
Материал для винтового соединения
Латунь, никелированная
Номинальное импульсное напряжение
1,5 кВ
Контактное сопротивление
<= 3 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
60 В
Номинальный ток I Н
4 А
Циклы установки/извлечения
> 100
Дизайн головы
Приколоть
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Тип фиксации головы
Винтовой запорный механизм
Кодирование
А
Дизайн головы
Розетка
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Тип фиксации головы
Винтовой запорный механизм
Кодирование
А
Тип/категория сигнала
Универсальный
Степень защиты
IP65
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-25 °C ... 85 °C (вилка/розетка)
Температура окружающей среды (при эксплуатации) (стационарная установка)
-40 °C ... 85 °C (без механического включения)
Типовой рейтинг UL
Тип 4 (только для использования внутри помещения)
Стандартное обозначение
Круглый разъем M12
Стандарты/спецификации
согласно МЭК 61076-2-101
Номер позиции
1551671
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
АЕ
Ключ продукта
АБКФАА
GTIN
4046356156226
Вес за штуку (включая упаковку)
42 г
Вес за штуку (без упаковки)
30,2 г
Номер таможенного тарифа
85366990
Страна происхождения
Чехия
ЭКЛАСС-13.0
27440109
ЭКЛАСС-15.0
27440109
ЭТИМ 10.0
EC003569
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
