SACC-CI-M12FSDR-4CON-L90 THR R - Контактный держатель
SACC-CI-M12FSDR-4CON-L90 THR R - Контактный держатель

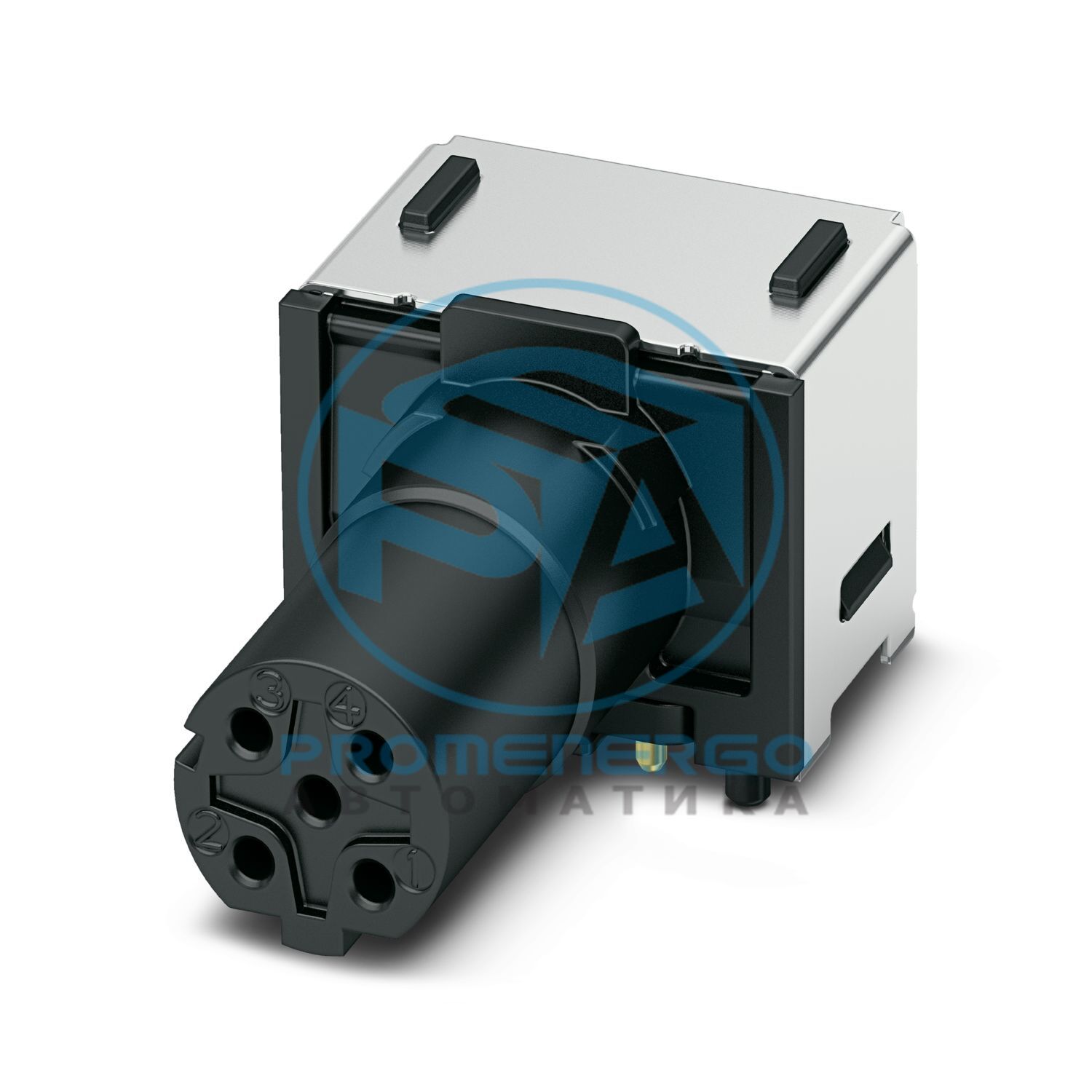

Держатель контактов, 4-полюсный, Розетка, угловая, M12, D-кодировка, соединение под пайку THR
Технические характеристики
Примечания по эксплуатации
Указанные электрические и механические данные предполагают, что пара разъемов правильно зафиксирована и установлена. Если разъем разблокирован и существует опасность загрязнения, разъем необходимо закрыть защитным колпачком > IP54. Также необходимо учитывать влияние многожильных проводов, кабелей или печатных плат.
Информация о заказе:
Нетt compatible with SPEEDCON housings.
Тип продукта
Контактная вставка
Приложение
Данные
Количество позиций
4
Кодирование
Д
Тип резьбы
М12
Категория перенапряжения
II
Степень загрязнения
3
Номинальное импульсное напряжение
2,5 кВ
Контактное сопротивление
<= 10 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
250 В
Номинальный ток I Н
4 А
Способ подключения
THR паяное соединение
Материал Контактный носитель
ПА 6.6
Контакт с материалом
CuZn
Материал Контактная поверхность
Ау
Класс воспламеняемости согласно UL 94.
В0
Дизайн головы
Розетка
Головной кабельный вывод
угловой
Тип резьбы головы
М12
Кодирование
Д
Циклы установки/извлечения
> 100
Степень защиты
IP67 (правильно подключен и заблокирован)
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-25 °С ... 105 °С
Типовой рейтинг UL
Тип 4 (только для использования внутри помещения)
Стандартное обозначение
Круглый разъем M12
Стандарты/спецификации
согласно МЭК 61076-2-101
Примечание по сборке
Расположение контактов повернуто на 180°, чтобы соответствовать стандарту.
