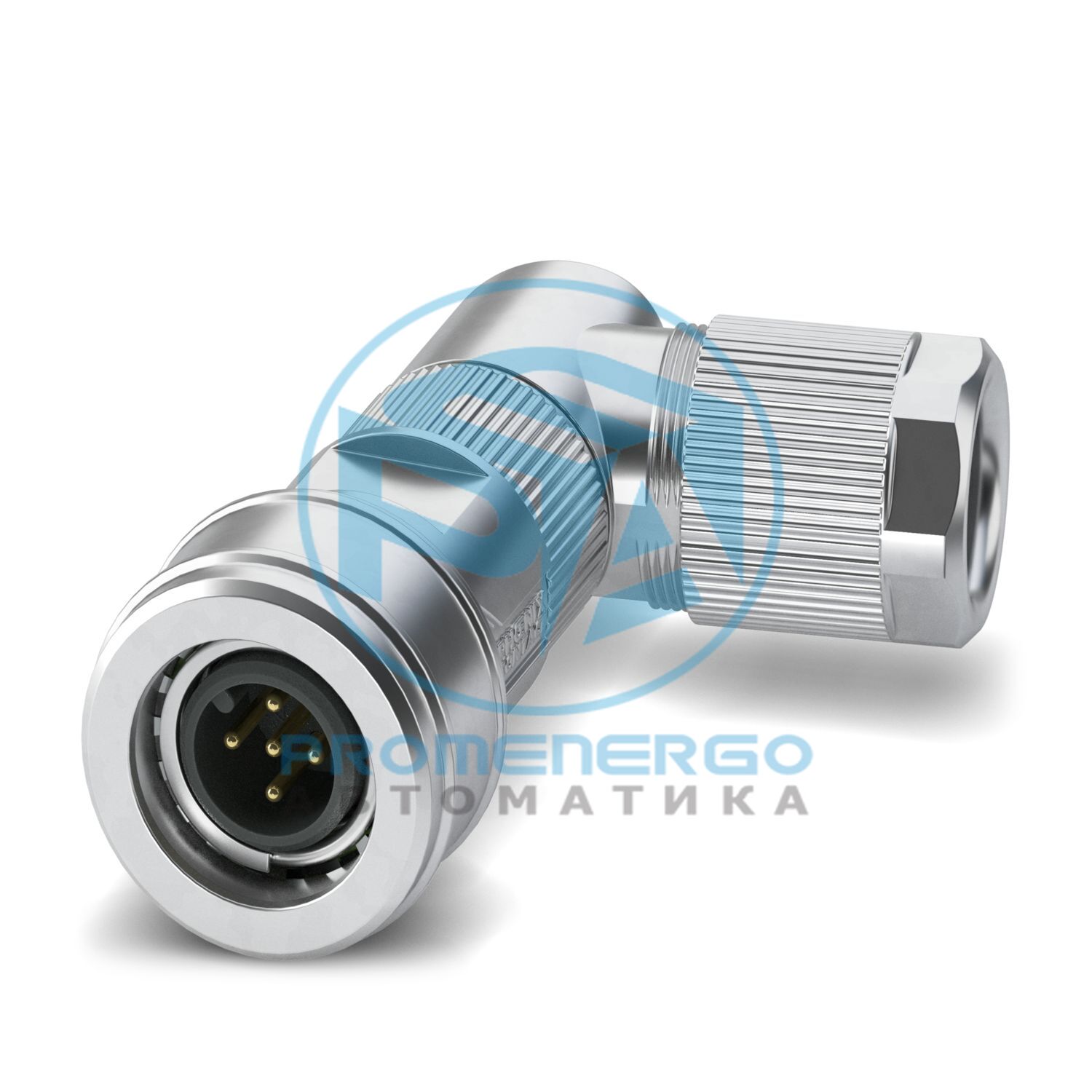

Разъем, универсальный, 5-полюсный, экранированный, Вилка угловая M12, двухтактная внешняя блокировка, кодировка: A, Обжимное соединение, материал накатанной гайки: PA 6,6, внешний диаметр кабеля 4,5 мм ... 7,5 мм, без обжимных контактов
Технические характеристики
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Примечание по сборке
Контакты можно закрепить и отсоединить без инструментов.
Тип продукта
Круглый разъем (со стороны кабеля)
Количество позиций
5
Количество кабельных выводов
1
Экранированный
да
Кодирование
А
Кабельный вывод
угловой
Категория перенапряжения
III
Степень загрязнения
3
Габаритный чертеж
Длина
53 мм
Размер ключа, накидная гайка
15 мм
Размер ключа, контргайка
14 мм
Внешний диаметр
4,5 мм...7,5 мм
Диаметр корпуса
22 мм
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
НБР
Материал корпуса ручки
Цинк, отлитый под давлением, никелированный
Материал контактного носителя
ПА 6.6
Материал для винтового соединения
ПА 6.6
Стандарты/правила
ПА 6.6
Способ подключения
Обжимное соединение
Сечение соединения
0,14 мм2 ... 1 мм2 (гибкий)
Сечение соединения AWG
26...18 (гибкий)
Длина зачистки отдельного провода
4 мм +0,5 мм
Момент затяжки
1,5 Нм (Ввинчивайте вставку с корпусом втулки до упора)
Номинальное импульсное напряжение
1,5 кВ
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А
Циклы установки/извлечения
>= 100
Дизайн головы
Затыкать
Головной кабельный вывод
угловой
Тип резьбы головы
М12
Тип фиксации головы
Наружная блокировка Push-Pull
Кодирование
А
Тип/категория сигнала
Универсальный
Длина зачистки отдельного провода
4 мм +0,5 мм
Степень защиты
IP65
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-40 °C ... 85 °C (вилка/розетка)
Стандарты/правила
PA 6.6: Противопожарная защита в железнодорожном транспорте - наборы требований R22, R23, R24 и R26 в соотв. согласно DIN EN 45545-2 (уровень риска HL1 - HL3)
