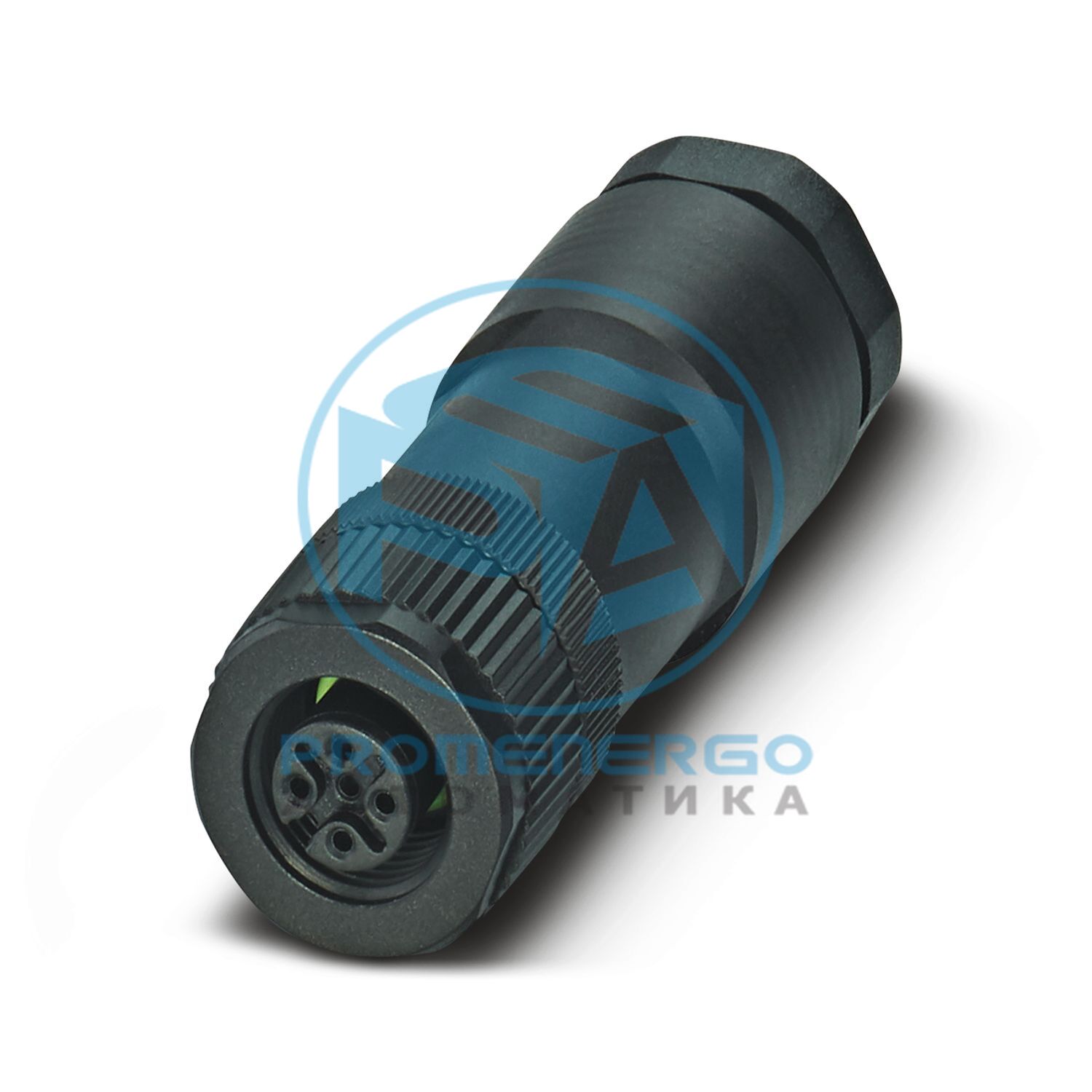

Разъем, Универсальный, 5-полюсн., Гнездо прямое M12, кодирование: A, Винтовое соединение, материал накатанной гайки: Пластик, кабельный ввод Pg11-DUO, внешний диаметр кабеля 2,1 мм ... 3 мм / 4 мм ... 5,2 мм
Технические характеристики
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Примечание по сборке
Этот разъем включает в себя одно уплотнение для кабелей малого диаметра и одно уплотнение для кабелей большого диаметра.
Тип продукта
Круглый разъем (со стороны кабеля)
Количество позиций
5
Количество кабельных выводов
2
Экранированный
нет
Кодирование
А
Кабельный вывод
прямой
Винтовое соединение Pg
стр. 11
Категория перенапряжения
II
Степень загрязнения
3
Габаритный чертеж
Длина
58 мм
Внешний диаметр
2x 2,1 мм...3 мм (при использовании уплотнения для кабелей небольших наружных диаметров)
Диаметр корпуса
20 мм
Материал уплотнения
НБР
Материал корпуса ручки
Пенсильвания
Контактный материал
CuZn
Материал контактной поверхности
CuSnZn
Материал контактного носителя
Пенсильвания
Материал для винтового соединения
Пластик
Способ подключения
Винтовое соединение
Сечение соединения
0,25 мм2 ... 0,75 мм2 (без наконечника)
Сечение соединения AWG
24...18 (без наконечника)
Длина зачистки отдельного провода
5 мм
Момент затяжки
0,4 Нм (накатка М12)
Номинальное импульсное напряжение
1,5 кВ
Контактное сопротивление
<= 8 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А
Циклы установки/извлечения
>= 50
Дизайн головы
Розетка
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Кодирование
А
Тип/категория сигнала
Универсальный
Длина зачистки отдельного провода
5 мм
Степень защиты
IP67
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-40 °C ... 85 °C (вилка/розетка)
Стандартное обозначение
Разъем М12
Стандарты/спецификации
МЭК 61076-2-101
Номер позиции
1694596
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ИИ
Ключ продукта
AF2CAA
GTIN
4017918457099
Вес за штуку (включая упаковку)
22,1 г
Вес за штуку (без упаковки)
22 г
Номер таможенного тарифа
85366990
Страна происхождения
DE
ЭКЛАСС-13.0
27440116
ЭКЛАСС-15.0
27440116
ЭТИМ 10.0
EC002635
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
