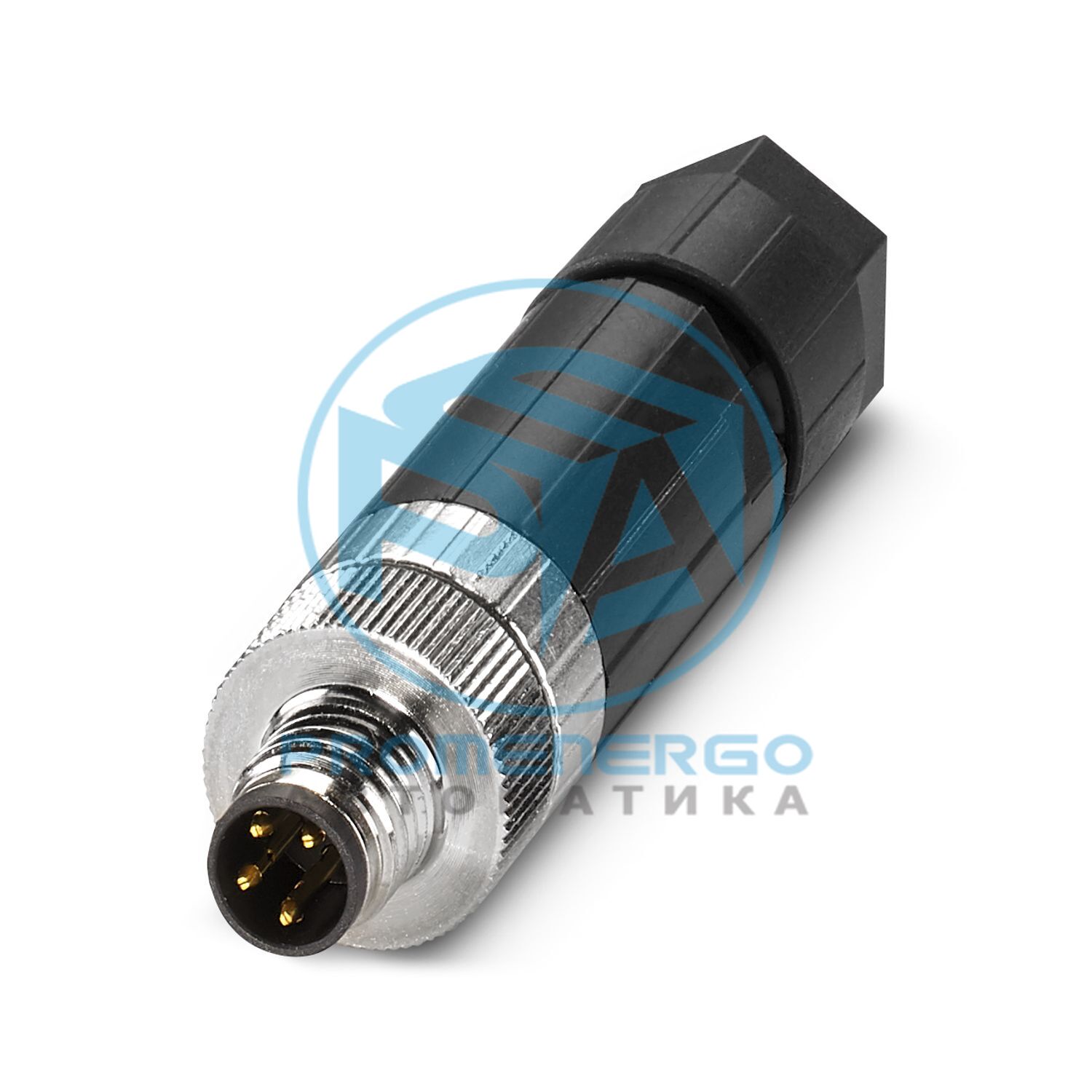

Разъем, универсальный, 4-полюсный, неэкранированный, Штекер прямой M8, кодирование: A, Пружинное соединение Push-lock, материал накатанной гайки: Цинковое литье под давлением, никелированное, Внешний диаметр кабеля 3,5 мм ... 5,5 мм
Технические характеристики
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Общий
Пользователь должен принять соответствующие меры предосторожности, чтобы разъем не мог быть случайно ослаблен или открыт. Для защиты от непреднамеренного открытия разъема необходимо закрепить резьбу между корпусом и головкой разъема с помощью подходящего цианакрилатного клея.
Тип продукта
Круглый разъем (со стороны кабеля)
Количество позиций
4
Количество кабельных выводов
1
Экранированный
нет
Кодирование
А
Кабельный вывод
прямой
Категория перенапряжения
II
Степень загрязнения
3
Габаритный чертеж
Ширина
14 мм
Высота
14 мм
Длина
51 мм
Внешний диаметр
3,5 мм...5,5 мм
Диаметр корпуса
14 мм
Материал
ПБТ
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
НБР
Материал корпуса ручки
ПА 6.6
Контактный материал
CuSn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ПА 6.6
Материал для винтового соединения
Цинк, отлитый под давлением, никелированный
Способ подключения
Пружинное соединение Push-lock
Сечение соединения
0,14 мм2 ... 0,5 мм2 (с наконечником)
Сечение соединения AWG
26...20 (с наконечником)
Длина зачистки отдельного провода
7 мм
Момент затяжки
0,2 Нм (накатка М8)
Контакт | Цвет (обозначение сигнала) | Контакт (необязательно)
