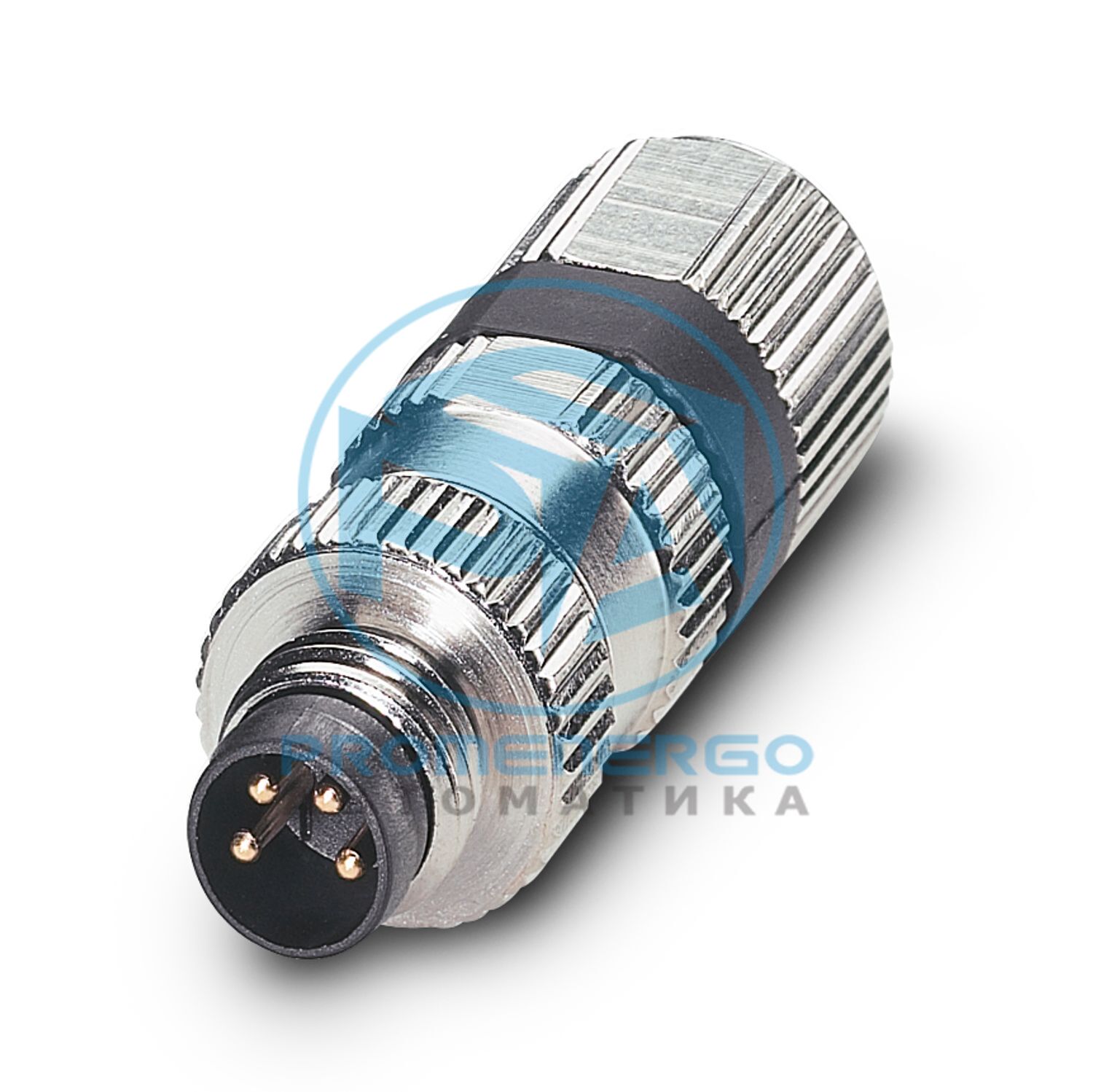

Разъем, универсальный, 4-полюсный, штекер прямой M8, кодирование: A, быстроразъемное соединение Piercecon(R), материал накатанной гайки: латунь, никелированная, внешний диаметр кабеля 3 мм ... 5 мм
Технические характеристики
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Тип продукта
Круглый разъем (со стороны кабеля)
Количество позиций
4
Количество кабельных выводов
1
Экранированный
нет
Кодирование
А
Категория перенапряжения
II
Степень загрязнения
3
Габаритный чертеж
Длина
35,4 мм
Размер ключа, накидная гайка
11 мм
Внешний диаметр
3 мм...5 мм
Диаметр корпуса
12 мм
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
НБР
Материал корпуса ручки
ПА 6.6
Контактный материал
CuZn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ПА 6.6
Материал для винтового соединения
Латунь, никелированная
Способ подключения
Быстрое соединение Piercecon(R)
Сечение соединения
0,14 мм2 ... 0,38 мм2 (гибкий)
Сечение соединения AWG
22...26 (гибкий)
Момент затяжки
0,5 Нм (нажимная гайка с соединительной втулкой)
Контакт | Цвет (обозначение сигнала) | Контакт (необязательно)
1 = БН
Контактное сопротивление
<= 3 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
30 В переменного тока
Номинальный ток I Н
4 А
Циклы установки/извлечения
>= 100
Дизайн головы
Затыкать
Головной кабельный вывод
прямой
Тип резьбы головы
М8
Кодирование
А
Тип/категория сигнала
Универсальный
Степень защиты
IP68
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
