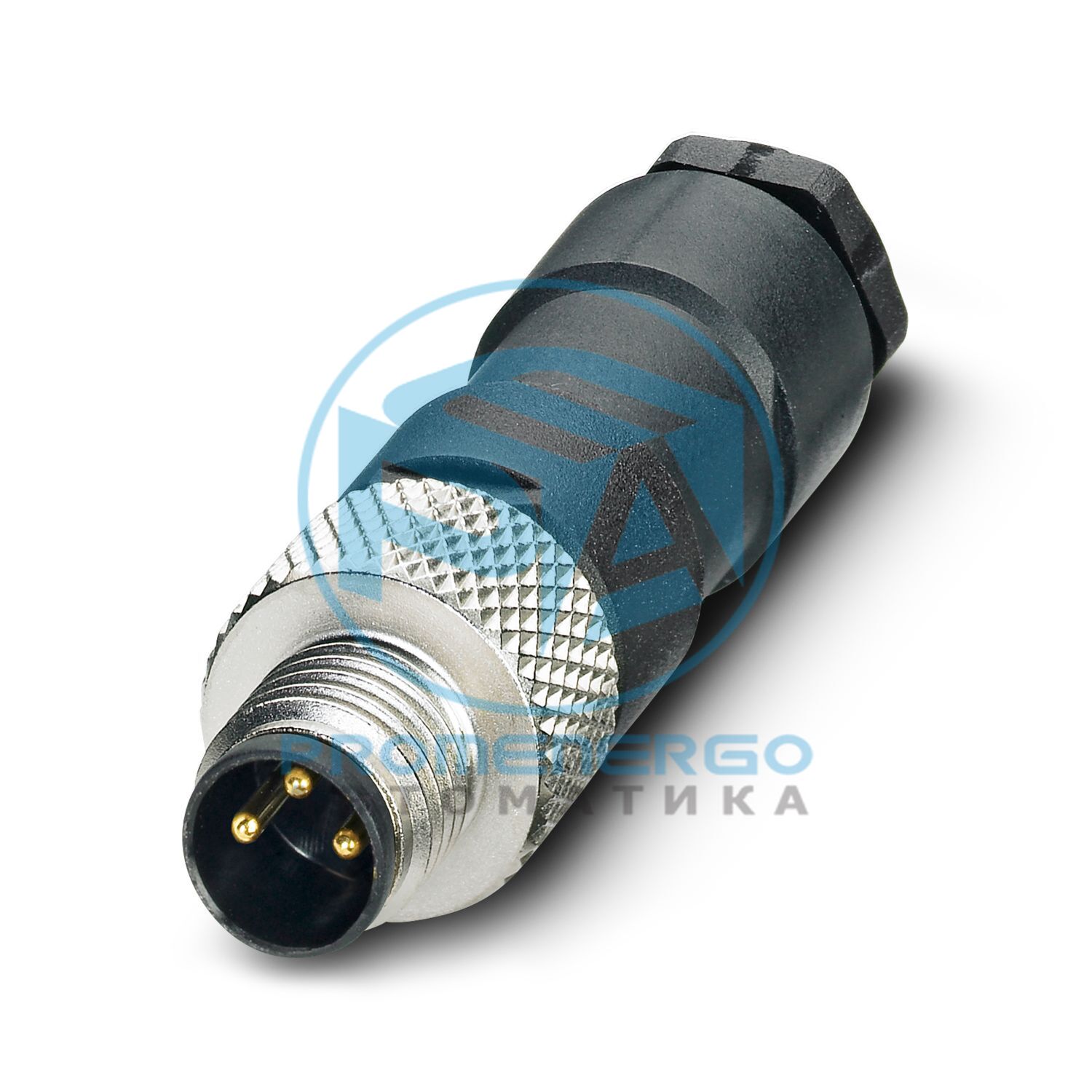

Разъем, Универсальный, 3-полюсный, Штекер прямой M8, кодирование: A, Соединение под пайку, материал накатанной гайки: Латунь, никелированная, Внешний диаметр кабеля 3,5 мм ... 5 мм
Технические характеристики
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Тип продукта
Круглый разъем (со стороны кабеля)
Количество позиций
3
Количество кабельных выводов
1
Экранированный
нет
Кодирование
А
Кабельный вывод
прямой
Категория перенапряжения
II
Степень загрязнения
3
Габаритный чертеж
Длина
45 мм
Внешний диаметр
3,5 мм...5 мм
Диаметр корпуса
12 мм
Класс воспламеняемости согласно UL 94.
полупансион
Материал уплотнения
НБР
Материал корпуса ручки
ПБТ
Контактный материал
CuZn
Материал контактной поверхности
Ау
Материал контактного носителя
Пенсильвания
Материал для винтового соединения
Латунь, никелированная
Способ подключения
Соединение под пайку
Сечение соединения
0,08 мм2 ... 0,25 мм2 (гибкий)
Сечение соединения AWG
28...24 (гибкий)
Длина зачистки отдельного провода
3 мм
Момент затяжки
0,2 Нм (накатка М8)
Номинальное импульсное напряжение
0,8 кВ
Контактное сопротивление
<= 3 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А
Циклы установки/извлечения
>= 100
Дизайн головы
Затыкать
Головной кабельный вывод
прямой
Тип резьбы головы
М8
Кодирование
А
Тип/категория сигнала
Универсальный
Длина зачистки отдельного провода
3 мм
Степень защиты
IP67
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-40 °С ... 85 °С
Стандартное обозначение
Разъем М8
Стандарты/спецификации
МЭК 61076-2-104
Номер позиции
1681156
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ИИ
Ключ продукта
AF2BIA
GTIN
4017918157500
Вес за штуку (включая упаковку)
10,02 г
Вес за штуку (без упаковки)
8,65 г
Номер таможенного тарифа
85366990
Страна происхождения
DE
ЭКЛАСС-13.0
27440116
ЭКЛАСС-15.0
27440116
ЭТИМ 10.0
EC002635
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
