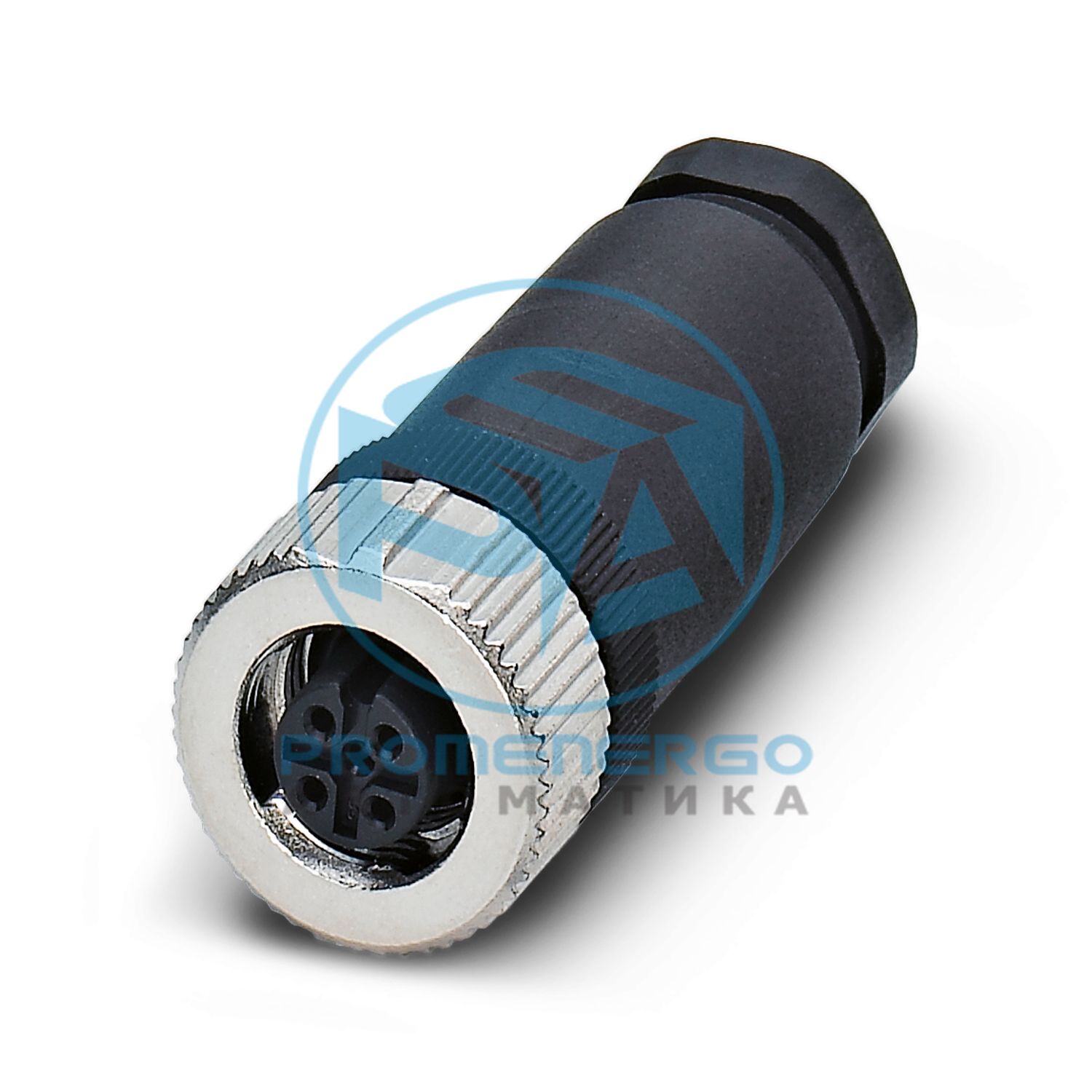

Разъем, Универсальный, 5-полюсный, Гнездо прямое M12 SPEEDCON, кодирование: A, Винтовое соединение, материал накатанной гайки: Латунь, никелированная, кабельный ввод Pg9, внешний диаметр кабеля 6 мм ... 8 мм
Технические характеристики
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Тип продукта
Круглый разъем (со стороны кабеля)
Количество позиций
5
Количество кабельных выводов
1
Экранированный
нет
Кодирование
А
Кабельный вывод
прямой
Винтовое соединение Pg
стр.9
Категория перенапряжения
II
Степень загрязнения
3
Габаритный чертеж
Длина
54 мм
Внешний диаметр
6 мм... 8 мм
Диаметр корпуса
20 мм
Класс воспламеняемости согласно UL 94.
полупансион
Материал уплотнения
НБР
Материал корпуса ручки
ПБТ
Контактный материал
CuZn
Материал контактной поверхности
CuSnZn
Материал контактного носителя
Пенсильвания
Материал для винтового соединения
Латунь, никелированная
Способ подключения
Винтовое соединение
Сечение соединения
0,25 мм2 ... 0,75 мм2 (без наконечника)
Сечение соединения AWG
24...18 (без наконечника)
Длина зачистки отдельного провода
5 мм
Момент затяжки
0,4 Нм (накатка М12)
Номинальное импульсное напряжение
1,5 кВ
Контактное сопротивление
<= 8 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А
Циклы установки/извлечения
>= 100
Дизайн головы
Розетка
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Тип фиксации головы
СКИДКОН
Кодирование
А
Тип/категория сигнала
Универсальный
Длина зачистки отдельного провода
5 мм
Степень защиты
IP67
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-40 °C ... 85 °C (вилка/розетка)
Стандартное обозначение
Разъем М12
Стандарты/спецификации
МЭК 61076-2-101
Номер позиции
1543045
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ИИ
Ключ продукта
AF2CAA
GTIN
4046356097598
Вес за штуку (включая упаковку)
27 г
Вес за штуку (без упаковки)
26,5 г
Номер таможенного тарифа
85366990
Страна происхождения
DE
ЭКЛАСС-13.0
27440116
ЭКЛАСС-15.0
27440116
ЭТИМ 9.0
EC002635
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
