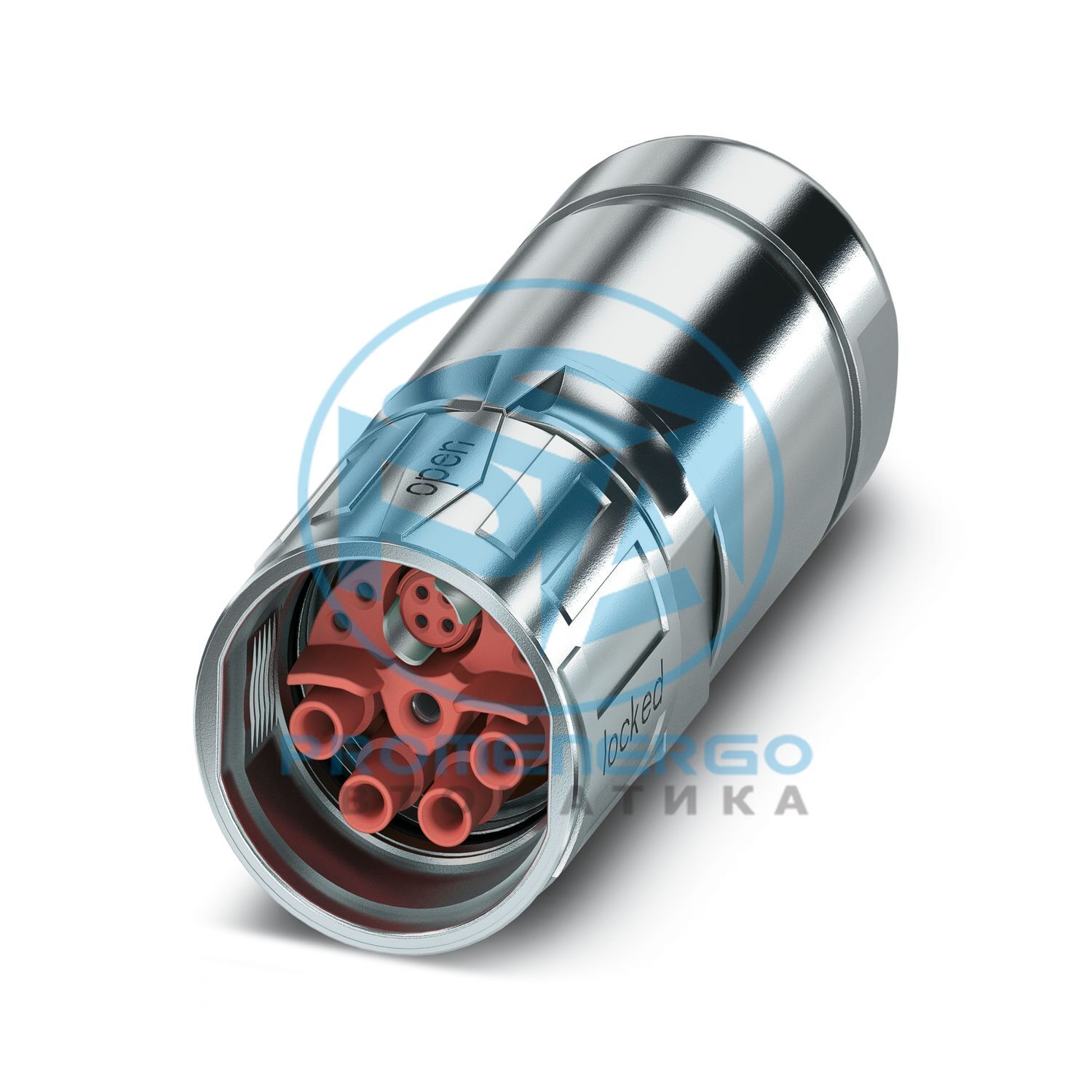

M23, Кабельный разъем, применение: Гибридный, серия: SH, прямой длинный, экранированный: да, SPEEDCON, Кол-во контактов: 4+4+4+PE / 3+N+PE, CAT5, 100 Мбит/с, тип контактного соединения: Гнездо, Обжимное соединение, Диапазон диаметров кабеля: 7,5 мм ... 9,3 мм, со второго квартала 2026 года ожидается, что это изделие будет без свинца в соответствии с RoHS II без исключений 6c (Pb < 0,1%), по предварительному запросу возможна альтернатива, не содержащая свинца.
Технические характеристики
Информация о заказе:
Обжимные контакты, 4x 0,8 мм, 4x 0 1 мм, 5x 0 2 мм, заказываются отдельно
Информация о заказе:
Рекомендуемый гибридный кабель: (5 x 2,5 мм2 + 2 x (2 x 0,5 мм2) + (4 x 0,34 мм2) C) C Lynxeo, номер для заказа 10572415 Рекомендуемый гибридный кабель: (4 x 1,5 мм2 + (4 x 0,34 мм2 C) + (2 x 0,75 мм2) + (2 x 0,50 мм2)) C Lynxeo, номер для заказа 10580074
Примечание по безопасности
ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Тип продукта
Круглый разъем (со стороны кабеля)
Приложение
Гибридный
Скорость передачи
100 Мбит/с
Циклы установки/извлечения
100
Дизайн головы
Розетка
Примечание
Информация для заказа: Обжимные контакты, 4x 0,8 мм, 4x ? 1 мм, 5x ? 2 мм, заказываются отдельно.
Защита от поражения электрическим током
МЭК 61984 и VDE 0623.
Скорость передачи данных
100 Мбит/с
Материал (Изоляционный корпус)
ПА 6.6
Циклы установки/извлечения
100
Способ подключения
Обжимное соединение
Тип переключения контактов
Розетка
Приложение
Гибридный
Количество позиций
13
Профиль подключения
4+4+4+ПЭ / 3+Н+ПЭ
Высота установки
2000 м (4000 м при напряжении сети 300 В согласно DIN EN 606664-1)
