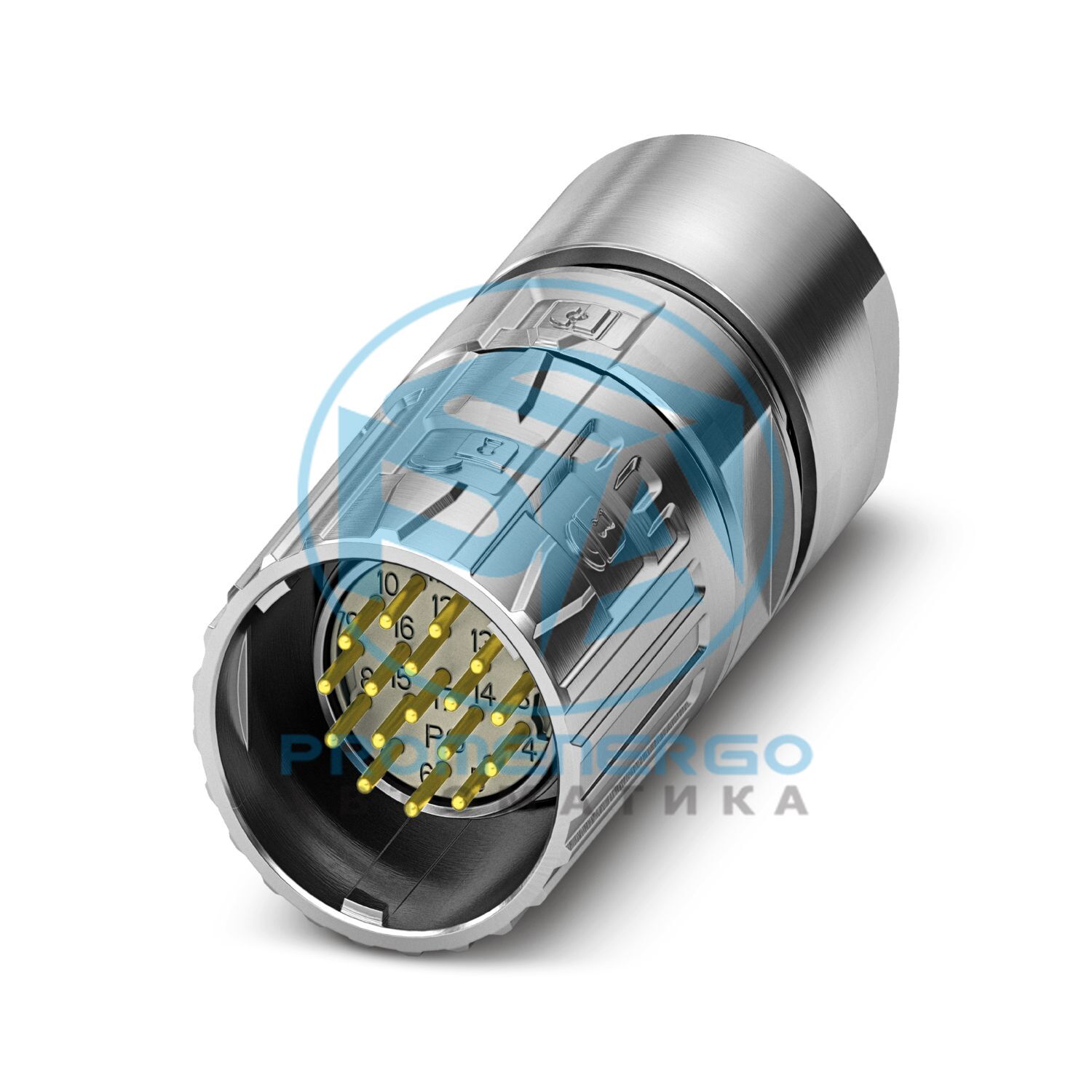

M23, Кабельный разъем, применение: Сигнал, серия: M23 PRO, прямой, экранированный: да, Система быстрой фиксации ONECLICK, Кол-во полюсов: 16, Направление вращения: Стандартное, Тип контактного соединения: Штифт, Соединение под пайку, Диапазон диаметров кабеля: 3 мм ... 15 мм, Кодировка: N, Изделие не содержит свинца в соответствии с RoHS II без исключения 6c (Pb < 0,1 %)
Технические характеристики
Примечания по эксплуатации
Пожалуйста, обратите внимание на кривую снижения номинальных характеристик.
Примечание по безопасности
ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Тип продукта
Круглый разъем (со стороны кабеля)
Семейство продуктов
М23 ПРО
Кодирование
Н
Материал (Изоляционный корпус)
ПБТ
Материал (Контакт)
CuZn
Материал (Контактная поверхность)
Ни/Ау
Циклы установки/извлечения
100
Способ подключения
Соединение под пайку
Тип переключения контактов
Приколоть
Приложение
Сигнал
Количество позиций
16
Направление вращения
Стандартный
Профиль подключения
16
Высота установки
2000 м
Номер (Контактная группа 1)
16
Диаметр контакта (Контактная группа 1)
1 мм
Многожильные провода Мин. поперечное сечение (Контактная группа 1)
0,08 мм2
Многожильные провода Макс. поперечное сечение (Контактная группа 1)
