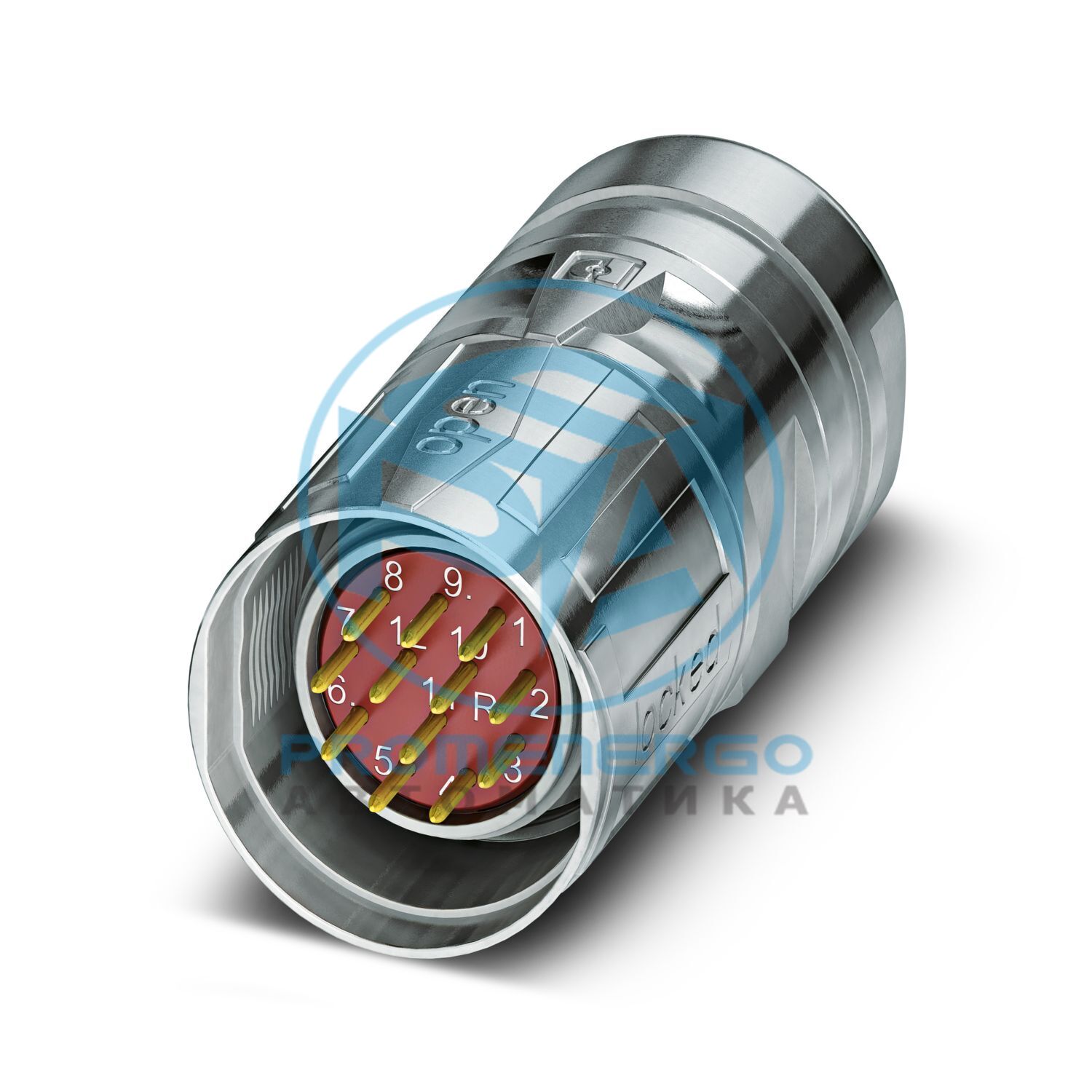

CA-17M1N8A85DUS - Кабельный разъем

M23, Кабельный соединитель, применение: Сигнал, серия: CA, прямой, экранированный: да, SPEEDCON, Кол-во позиций: 17, Направление вращения: Стандартное, Тип контактного соединения: Штифт, Обжимное соединение, Диапазон диаметров кабеля: 3 мм ... 14,5 мм, Кодировка: N. Этот продукт снимается с производства. Этот продукт больше не следует рассматривать для новых проектов. Пожалуйста, свяжитесь с вашим торговым представителем для альтернативных вариантов.

Технические характеристики

Информация о заказе:Обжимные контакты 17 x 1 мм заказываются отдельно.
Информация о заказе:При использовании специального кабеля диаметром 3 мм ... 4 мм может потребоваться использование специального кабельного уплотнения (1786600).
Тип продуктаКруглый разъем (со стороны кабеля)
ПримечаниеИнформация для заказа: Обжимные контакты 17 x 1 мм заказываются отдельно.
КодированиеН
Материал (Изоляционный корпус)ПА 6.6
Способ подключенияОбжимное соединение
Тип переключения контактовПриколоть
ПриложениеСигнал
Количество позиций17
Направление вращенияСтандартный
Профиль подключения17
Номер (Сигнальные контакты)17
Диаметр контакта (Сигнальные контакты)1 мм
Многожильные провода Мин. поперечное сечение (Сигнальные контакты)0,06 мм2
Многожильные провода Макс. поперечное сечение (Сигнальные контакты)1 мм2
Номинальный ток Контакт (Сигнальные контакты)8 А (для макс. сечения подключения)
Номинальное напряжение Контакт (Сигнальные контакты)48 В переменного тока
Номинальное импульсное напряжение1,5 кВ
Категория перенапряженияIII
Степень загрязнения3
ТипКабель connector housing
Тип резьбыМ23
Дизайнпрямой
Тип блокировкиСКИДКОН
Винтовое соединение Pgникто
Материал корпусаМеталл
Степень защиты (подключен)IP67
Внешний диаметр кабеля3 мм... 14,5 мм
Материал уплотненияФПМ
Температура окружающей среды (рабочая)-40 °С ... 125 °С
Номер позиции1619469
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажАЕ
Ключ продуктаАБРАБ
GTIN4046356823784
Вес за штуку (включая упаковку)96 166 г
Вес за штуку (без упаковки)89 934 г
Номер таможенного тарифа85366990
Страна происхожденияDE
ЭКЛАСС-13.027440116
ЭКЛАСС-15.027440116
ЭТИМ 10.0EC002635
СПСК 21.039121400
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
