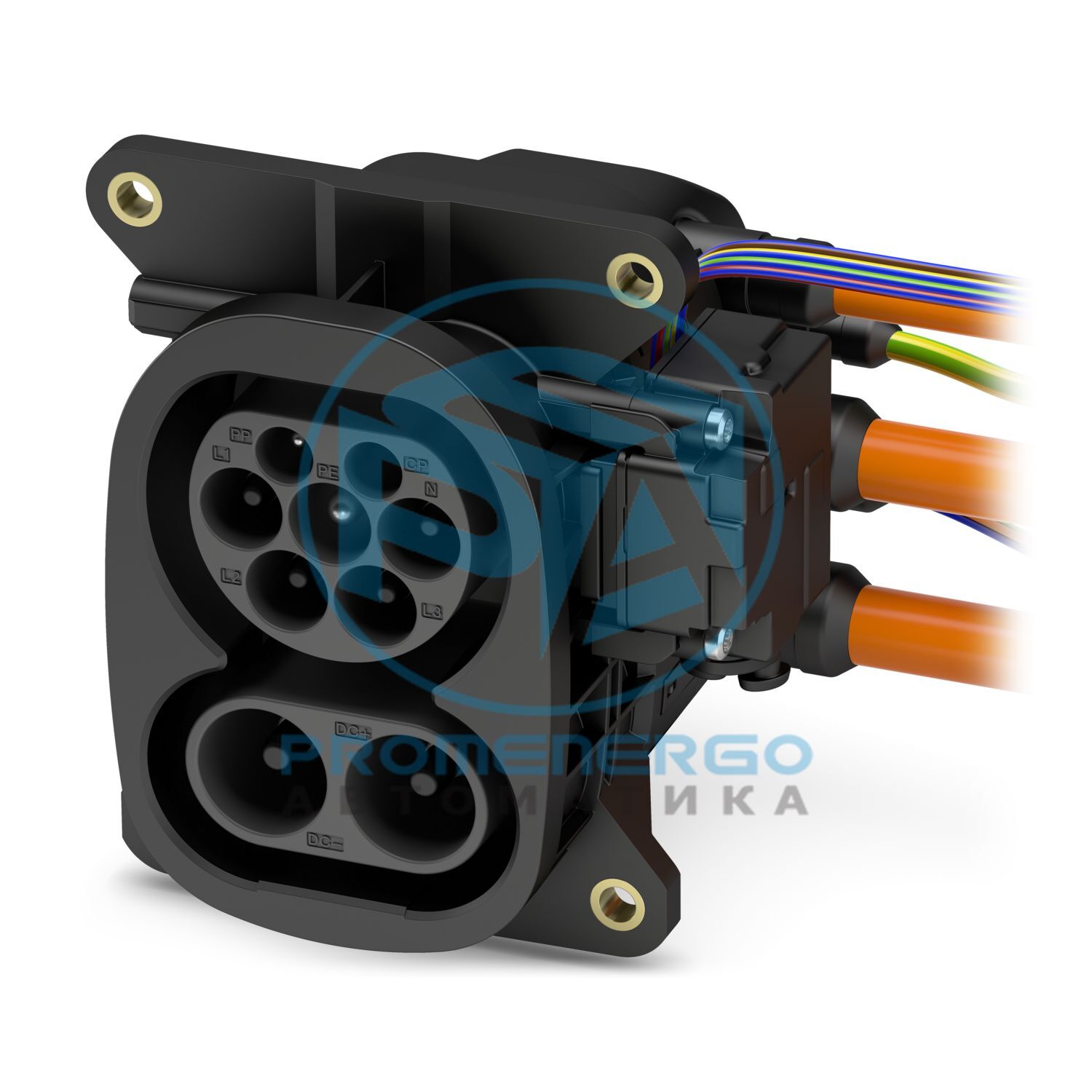

CHARX T2HBI24-3AC32DC200-2M2R - Разъем для зарядки автомобиля

CHARX Connect Universal, AC/DC CCS тип 2, Вход для зарядки автомобиля, до 500 А в режиме Boost, 200 А постоянно, 1000 В пост. тока, 32 А, 480 В перем. тока, Одножильные провода подключаются с одного конца, длина: 2 м, запорный механизм: 24 В, 4-контактный, Передний и задний монтаж, M6, корпус: черный, с выводом кабеля под углом 90° с правой стороны, для зарядки переменным током (AC) и постоянным током (DC), IEC 62196-2, IEC 62196-3. Для контактов постоянного и переменного тока в стандартной комплектации поставляется защитный колпачок.

Технические характеристики

ОбщийЗащитный колпачок входит в стандартную комплектацию контактов постоянного и переменного тока.
Тип продуктаРазъем для зарядки автомобиля
Семейство продуктовCHARX Connect универсальный
Дизайнс кабельным выводом 90° с правой стороны
Стандарт зарядкиCCS переменного/постоянного тока, тип 2
Режим зарядкиРежим 2, 3, 4
ДизайнГеометрия идентична предыдущим моделям
Варианты клиентовПо запросу
Тип зарядного тока3-фазный переменный ток
Зарядный ток32 А переменного тока (3-фазный)
Мощность зарядки26,6 кВт
Номинальное напряжение480 В
Тип зарядного токаокруг Колумбия
Зарядный ток200 А постоянного тока
Мощность зарядки200 кВт
Номинальное напряжение1000 В
Тип зарядного токаРежим повышения постоянного тока
Зарядный токдо 500 А постоянного тока
Мощность зарядкидо 500 кВт
Номинальное напряжение1000 В
ПримечаниеХарактеристики относятся к зарядке в режиме Boost и зависят от условий окружающей среды. Более подробную информацию см. в упаковочной накладной в зоне загрузки.
Примечание о способе подключенияОбжимное соединение, неразъемное
Число7 (L1, L2, L3, N, PE, DC+, DC-)
Номинальное напряжение480 В переменного тока
Номинальный ток32 А переменного тока
Примечание о способе подключенияОбжимное соединение, неразъемное
Тип передачи сигналаШиротно-импульсная модуляция с модулированной связью Powerline в соответствии с ISO/IEC 15118/DIN SPEC 70121.
Число2 (КП, ПП)
Номинальное напряжение30 В переменного тока
Номинальный ток2 А
Кодирование4,7 кОм (между PE и PP)
Сопротивление изоляции> 200 МОм
Запорный привод24 В, 4-конт.
Возможный диапазон напряжения на двигателе22 В ... 26 В
Максимальное напряжение для обнаружения блокировки30 В
Типичный ток двигателя для блокировки0,05 А
Обратный ток двигателямакс. 0,5 А
Макс. время выдержки при обратном токе1 с
Рекомендуемое время адаптации600 мс
Время паузы после входа или выхода3 с
Циклы установки срока службы> 10000 циклов нагрузки
Распознавание блокировкидоступный
Механический аварийный выпускдоступный
Температура окружающей среды (рабочая)-30 °С ... 50 °С
Тип датчикаЦепь ПТК
Стандарты/правилаDIN EN 60738-1
Точка крепленияДатчик для контактов переменного тока
Диапазон измерения_сопротивления790 Ohm ... 1420 Ohm
Сопротивлениемакс. 1280 Ом +/-5 К
Рекомендуемый измеренный ток<= 1 мА (U макс = 16 В пост. тока)
Температура окружающей среды-40 °C ... 130 °C (Работа)
Тип датчикаПт 1000
Стандарты/правилаDIN EN 60751
Точка крепления2 датчика для контактов постоянного тока
Ширина108 мм
Высота140,25 мм
Глубина128,5 мм
Ширина117,65 мм
Высота90 мм
Глубина117,65 мм
Цвет (корпус)черный (9005)
Цвет (сопрягаемая поверхность)черный (9005)
Материал (корпус)Пластик
Материал (Контактная поверхность)Серебро
Длина кабеля2 м
Тип кабеляОдножильные провода, соединенные с одного конца
Длина кабеля2 м
Структура кабеля4 х 6 мм2
Одиночная проволока, материалСиликон
Одиночный провод, цветОГ
Внешний диаметр кабеля14,70 мм +/-0,2 мм
Сопротивление кабеля<= 3,2 Ом/км
Длина кабеля2 м
Структура кабеля2 х 70 мм2
Одиночная проволока, материалСиликон
Одиночный провод, цветОГ
Внешний диаметр кабеля17,90 мм +/-0,3 мм
Сопротивление кабеля<= 0,259 Ом/км
Длина кабеля2 м
Структура кабеля1 х 25 мм2
Одиночная проволока, материалСиликон
Одиночный провод, цветЗЕЛ/ДА
Внешний диаметр кабеля8,60 мм +/-0,1 мм
Сопротивление кабеля<= 0,743 Ом/км
Длина кабеля1,5 м
Структура кабеля4 х 0,5 мм2
Одиночная проволока, материалПВХ
Одиночный провод, цветБУ/РД, БУ/ЗЕЛ, БУ/ДА, БУ/БН
Внешний диаметр кабеля1,60 мм +/-0,20 мм
Сопротивление кабеля<= 37,1 Ом/м
Длина кабеля1 м
Структура кабеля2 х 0,5 мм2
Одиночная проволока, материалПВХ
Одиночный провод, цветБН/ГГ
Внешний диаметр кабеля1,60 мм +/-0,20 мм
Сопротивление кабеля<= 37,1 Ом/м
Длина кабеля1 м
Структура кабеля3 х 0,5 мм2
Одиночная проволока, материалПВХ
Одиночный провод, цветБН
Внешний диаметр кабеля1,60 мм +/-0,20 мм
Сопротивление кабеля<= 37,1 Ом/м
Длина кабеля1 м
Структура кабеля2 х 0,5 мм2
Одиночная проволока, материалПВХ
Одиночный провод, цветБК
Внешний диаметр кабеля1,60 мм +/-0,20 мм
Сопротивление кабеля<= 37,1 Ом/м
Циклы установки/извлечения> 10000
Сила вставки< 100 Н
Сила отвода< 100 Н
Степень защиты (Вход для зарядки автомобиля)IP55 (при подключении к сети; после подключения и готовности к работе степень защиты обеспечивается только в том случае, если оба вставных компонента являются оригинальными продуктами Phoenix Contact или подходящими продуктами, соответствующими стандарту)
Температура окружающей среды (рабочая)-40 °C ... 40 °C (Макс. нагрев 60 K, требуется снижение тока. Соблюдайте предельное значение для температуры контакта постоянного тока 90 °C.)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 85 °С
Высота4000 м (над уровнем моря)
Стандарты/спецификацииМЭК 62196-2
Стандарты/спецификацииМЭК 62196-3
Тип крепленияПередний и задний монтаж (возможен наклон вперед от 0 до 90 градусов)
Диаметр монтажного отверстия6,70 мм (?)
Крепежные винтыМ6
Винты входят в комплект поставкиникто
Номер позиции1680337
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажХС
Ключ продуктаXWCAID
GTIN4067923232983
Вес за штуку (без упаковки)7.000 г
Страна происхожденияИнформация о стране происхождения предоставляется при доставке.
ЭКЛАСС-13.027144706
ЭКЛАСС-15.027144706
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение6(в), 7(в)-I
Экологичный период использования (EFUP)EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)2-этилгексил-10-этил-4,4-диоктил-7-оксо-8-окса-3,5-дитиа-4-станнаттрадеканоат (DOTE) (CAS: 15571-58-1)
