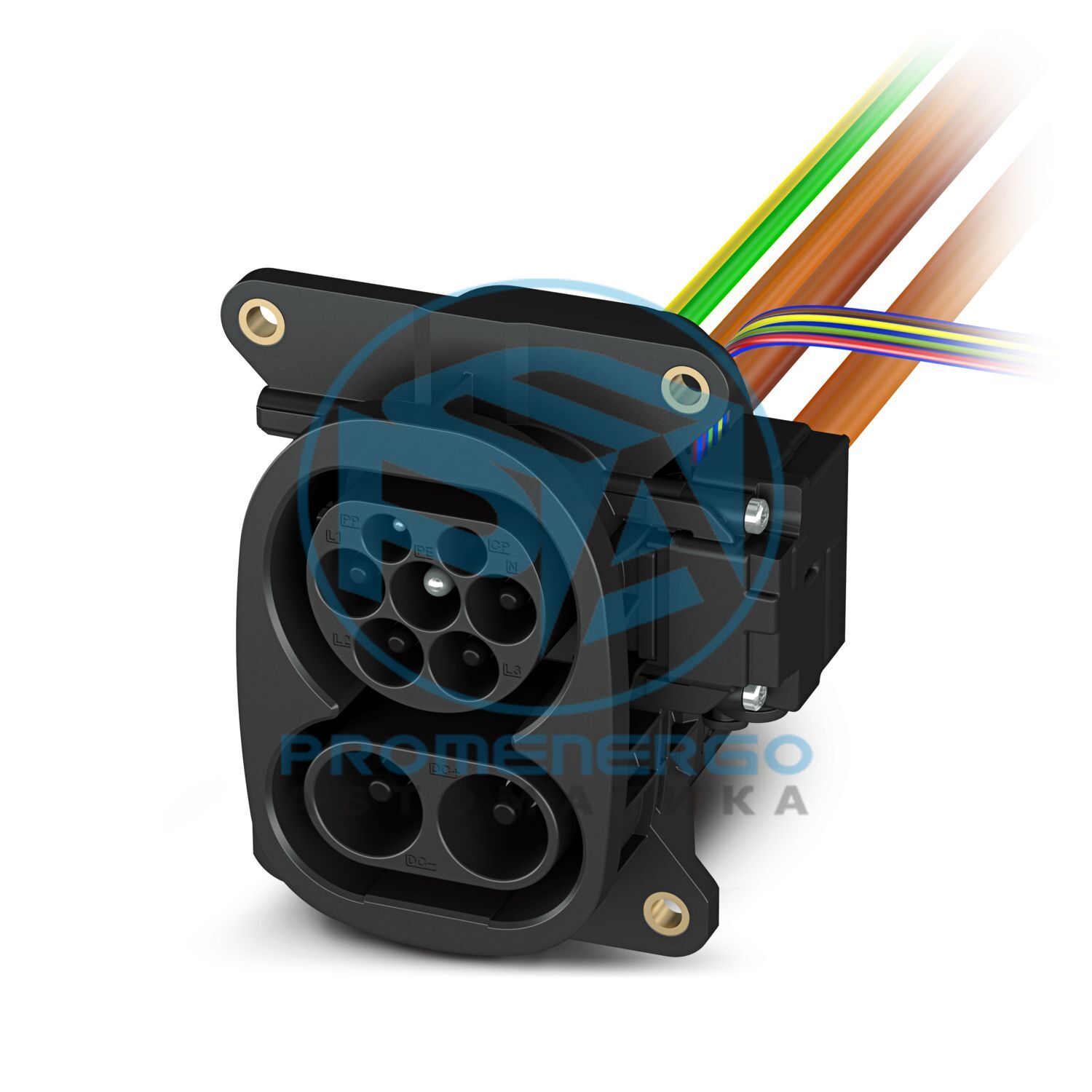

CHARX Connect Universal, AC/DC CCS Typ 2, Автомобильное зарядное устройство, до 250 А в режиме Boost, 125 А постоянно, 1000 В постоянного тока, 32 А, 480 В переменного тока, Одножильные провода, подключаемые с одного конца, длина: 8 м, блокировочный механизм: 12 В, 4-контактный, передний и задний монтаж, M6, корпус: черный, для зарядки переменным током (AC) и постоянным током (DC), IEC 62196-2, IEC 62196-3. В стандартную комплектацию входит защитный колпачок для контактов постоянного и переменного тока.
Технические характеристики
Общий
Защитный колпачок входит в стандартную комплектацию контактов постоянного и переменного тока.
Тип продукта
Разъем для зарядки автомобиля
Семейство продуктов
CHARX Connect универсальный
Стандарт зарядки
CCS переменного/постоянного тока, тип 2
Режим зарядки
Режим 2, 3, 4
Варианты клиентов
По запросу
Тип зарядного тока
3-фазный переменный ток
Зарядный ток
32 А переменного тока (3-фазный)
Мощность зарядки
26 кВт
Тип зарядного тока
округ Колумбия
Зарядный ток
125 А постоянного тока
Мощность зарядки
125 кВт
Номинальное напряжение
1000 В
Тип зарядного тока
Режим повышения постоянного тока
Зарядный ток
до 250 А постоянного тока
Мощность зарядки
до 250 кВт
Номинальное напряжение
1000 В
Примечание
Характеристики относятся к зарядке в режиме Boost и зависят от условий окружающей среды. Более подробную информацию см. в упаковочной накладной в зоне загрузки.
Примечание о способе подключения
Обжимное соединение, неразъемное
Число
7 (L1, L2, L3, N, PE, DC+, DC-)
Номинальное напряжение
480 В переменного тока
Номинальный ток
32 А переменного тока
Примечание о способе подключения
Обжимное соединение, неразъемное
Тип передачи сигнала
Широтно-импульсная модуляция с модулированной связью Powerline в соответствии с ISO/IEC 15118/DIN SPEC 70121.
Число
2 (КП, ПП)
Номинальное напряжение
30 В переменного тока
Номинальный ток
2 А
Кодирование
4,7 кОм (между PE и PP)
Сопротивление изоляции
> 200 МОм
Запорный привод
12 В, 4-конт.
Возможный диапазон напряжения на двигателе
9 В ... 16 В
Максимальное напряжение для обнаружения блокировки
12 В
Типичный ток двигателя для блокировки
0,25 А
Обратный ток двигателя
макс. 1,5 А
Макс. время выдержки при обратном токе
1 с
Рекомендуемое время адаптации
600 мс
Время паузы после входа или выхода
3 с
Циклы установки срока службы
> 10000 циклов нагрузки
Распознавание блокировки
доступный
Механический аварийный выпуск
доступный
Температура окружающей среды (рабочая)
-40 °С ... 40 °С
Тип датчика
Цепь ПТК
Стандарты/правила
DIN EN 60738-1
Точка крепления
Датчик для контактов переменного тока
Диапазон измерения_сопротивления
790 Ohm ... 1420 Ohm
Сопротивление
макс. 1280 Ом +/-5 К
Рекомендуемый измеренный ток
<= 1 мА (U макс = 16 В пост. тока)
Температура окружающей среды
-40 °C ... 130 °C (Работа)
Тип датчика
Пт 1000
Стандарты/правила
DIN EN 60751
Точка крепления
2 датчика для контактов постоянного тока
Габаритный чертеж
Ширина
108 мм
Высота
140,25 мм
Глубина
128,4 мм
Ширина
117,65 мм
Высота
90 мм
Глубина
117,65 мм
Цвет (корпус)
черный (9005)
Цвет (сопрягаемая поверхность)
черный (9005)
Материал (корпус)
Пластик
Материал (Контактная поверхность)
Серебро
Длина кабеля
8 м
Тип кабеля
Одножильные провода, соединенные с одного конца
Длина кабеля
8 м
Структура кабеля
4 х 6 мм2
Одиночная проволока, материал
Силикон
Одиночный провод, цвет
ОГ
Внешний диаметр кабеля
14,70 мм +/-0,2 мм
Сопротивление кабеля
<= 3,2 Ом/км
Длина кабеля
8 м
Структура кабеля
2 х 35 мм2
Одиночная проволока, материал
Силикон
Одиночный провод, цвет
ОГ
Внешний диаметр кабеля
14,10 мм +/-0,3 мм
Сопротивление кабеля
<= 0,527 Ом/км
Длина кабеля
8 м
Структура кабеля
1 х 25 мм2
Одиночная проволока, материал
Силикон
Одиночный провод, цвет
ЗЕЛ/ДА
Внешний диаметр кабеля
8,60 мм +/-0,1 мм
Сопротивление кабеля
<= 0,743 Ом/км
Длина кабеля
1,5 м
Структура кабеля
4 х 0,5 мм2
Одиночная проволока, материал
ПВХ
Одиночный провод, цвет
БУ/РД, БУ/ЗЕЛ, БУ/ДА, БУ/БН
Внешний диаметр кабеля
1,60 мм +/-0,20 мм
Сопротивление кабеля
<= 37,1 Ом/м
Длина кабеля
1 м
Структура кабеля
2 х 0,5 мм2
Одиночная проволока, материал
ПВХ
Одиночный провод, цвет
БН/ГГ
Внешний диаметр кабеля
1,60 мм +/-0,20 мм
Сопротивление кабеля
<= 37,1 Ом/м
Длина кабеля
1 м
Структура кабеля
3 х 0,5 мм2
Одиночная проволока, материал
ПВХ
Одиночный провод, цвет
БН
Внешний диаметр кабеля
1,60 мм +/-0,20 мм
Сопротивление кабеля
<= 37,1 Ом/м
Длина кабеля
1 м
Структура кабеля
2 х 0,5 мм2
Одиночная проволока, материал
ПВХ
Одиночный провод, цвет
БК
Внешний диаметр кабеля
1,60 мм +/-0,20 мм
Сопротивление кабеля
<= 37,1 Ом/м
Циклы установки/извлечения
> 10000
Сила вставки
< 100 Н
Сила отвода
< 100 Н
Степень защиты (Вход для зарядки автомобиля)
IP55 (при подключении к сети; после подключения и готовности к работе степень защиты обеспечивается только в том случае, если оба вставных компонента являются оригинальными продуктами Phoenix Contact или подходящими продуктами, соответствующими стандарту)
Температура окружающей среды (рабочая)
-40 °C ... 40 °C (Макс. нагрев 60 K, требуется снижение тока. Соблюдайте предельное значение для температуры контакта постоянного тока 90 °C.)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Высота
4000 м (над уровнем моря)
Стандарты/правила
МЭК 62196-2
Тип крепления
Передний и задний монтаж (возможен наклон вперед от 0 до 90 градусов)
Диаметр монтажного отверстия
6,70 мм (?)
Крепежные винты
М6
Винты входят в комплект поставки
никто
Номер позиции
1356148
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ХС
Ключ продукта
XWCAID
GTIN
4063151684716
Вес за штуку (включая упаковку)
14,850 г
Вес за штуку (без упаковки)
4.600 г
Номер таможенного тарифа
85444290
Страна происхождения
ПЛ
ЭКЛАСС-13.0
27144706
ЭКЛАСС-15.0
27144706
ЭТИМ 10.0
EC002898
СПСК 21.0
39121800
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(в), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
