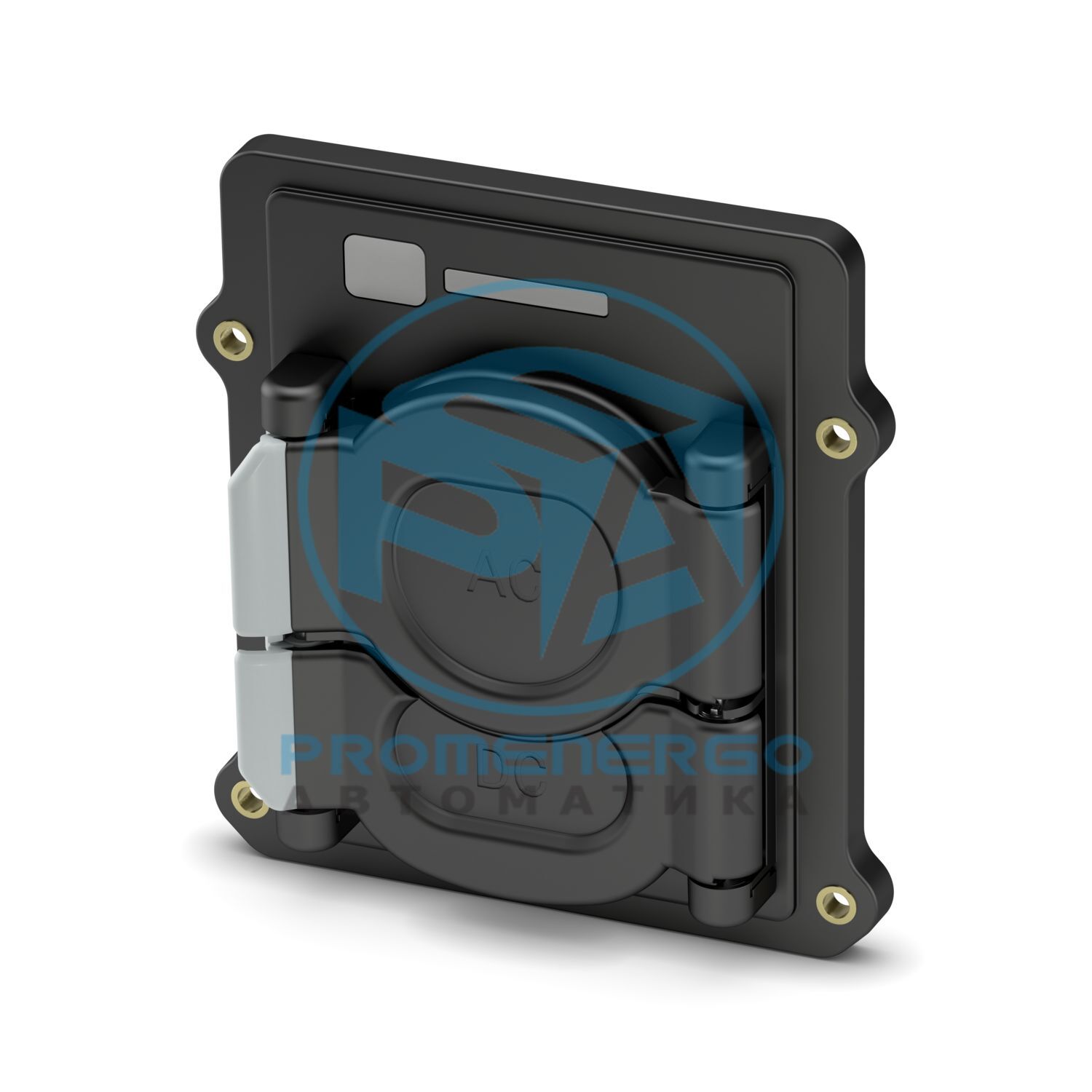

CHARX Connect Universal, AC/DC CCS Typ 2, Защитная крышка, Аксессуары, квадратный, M6, с индикатором состояния через свободно управляемый светодиод RGB, с кнопкой отмены зарядки, для установки на зарядные разъемы автомобиля, UNECE R61
Технические характеристики
Тип продукта
Защитная крышка
Семейство продуктов
CHARX Connect универсальный
Тип
Аксессуары
Дизайн
с индикатором состояния через свободно управляемый светодиод RGB
Совместимость
Автомобильные зарядные разъемы CHARX CCS типа 2
Стандарт зарядки
CCS переменного/постоянного тока, тип 2
Дизайн (Защитная крышка)
квадрат
Приложение
для отображения статуса зарядки
Тип подключения
Подключение через модуль HMI с 3 входами ШИМ и 1 входом GND.
Текущий
20 мА (широтно-импульсная модуляция, ШИМ)
Напряжение
5 В постоянного тока (широтно-импульсная модуляция, ШИМ)
Тип подключения
Подключение через модуль HMI с 2 входами
Диапазон напряжения
5 В DC ... 24 В DC (2 подключения через 6-контактный разъем MCON)
Габаритный чертеж
Ширина
170,7 мм
Высота
184,4 мм
Глубина
41 мм
Цвет (Защитная крышка)
черный (9005)
Материал (Защитный чехол)
Пластик
Тип движения крышки
Самооткрывающийся
Степень защиты (Защитная крышка)
IPX5 (в закрытом состоянии)
Степень защиты (модуль HMI)
IP67 (в стадии подготовки)
Температура окружающей среды (рабочая)
-40 °С ... 85 °С
Стандарты/правила
ЕЭК ООН R61
Крепежные винты
М6
Номер позиции
1778115
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ХС
Ключ продукта
XWCAFO
GTIN
4067923394223
Вес за штуку (включая упаковку)
367 г
Вес за штуку (без упаковки)
367 г
Номер таможенного тарифа
85389099
Страна происхождения
DE
ЭКЛАСС-13.0
27144792
ЭКЛАСС-15.0
27144792
ЭТИМ 10.0
EC002884
Соответствует требованиям ЕС RoHS к веществам
Нетt applicable (Нет electrical and electronic equipment (EEE), cannot be used in EEE)
