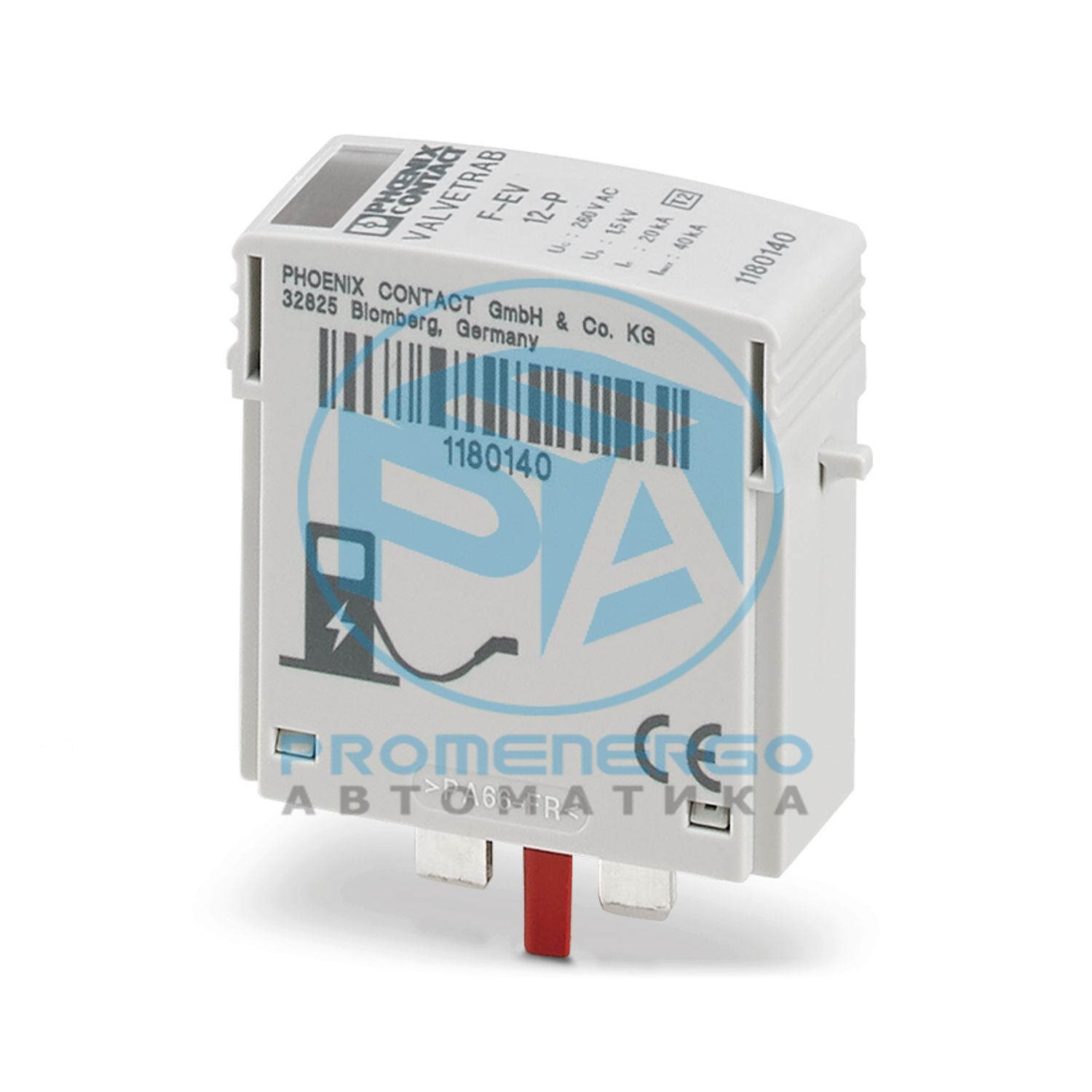

F-EV 12-P - вилка для защиты от перенапряжения, тип 2
CHARX Protect Basic: Запасная заглушка для устройств защиты от перенапряжения из ассортимента VALVETRAB EV-T2 для пути N-PE.
Технические характеристики
| Тип продукта | Запасная вилка |
|---|
| Семейство продуктов | ВАЛЮТРАБ МС |
|---|
| Классификация испытаний МЭК | II |
|---|
| Тип EN | Т2 |
|---|
| Система электропитания МЭК | ТН |
|---|
| Тип | Мужской |
|---|
| Количество позиций | 1 |
|---|
| Сообщение о неисправности защиты от перенапряжения | оптический |
|---|
| Категория перенапряжения | III |
|---|
| Степень загрязнения | 2 |
|---|
| Номинальная частота f Н | 50 Гц (60 Гц) |
|---|
| Способ подключения | подключаемый |
|---|
Габаритный чертеж
| Ширина | 17,5 мм |
|---|
| Высота | 52,4 мм |
|---|
| Глубина | 55,4 мм |
|---|
| Горизонтальный шаг | 1 Див. |
|---|
| Цвет | светло-серый (RAL 7035) |
|---|
| Класс воспламеняемости согласно UL 94. | В-0 |
|---|
| Ценность CTI материала | 600 |
|---|
| Изоляционный материал | ПА 6.6 |
|---|
| Группа материалов | я |
|---|
| Материал корпуса | ПА 6.6 |
|---|
| Режим защиты | Н-ПЭ |
|---|
| Направление действия | Н-ПЭ |
|---|
| Номинальное напряжение U N | 240/415 В переменного тока (TN - только N-PE) |
|---|
| Номинальная частота f Н | 50 Гц (60 Гц) |
|---|
| Максимальное длительное рабочее напряжение U C | 260 В переменного тока |
|---|
| Ток защитного проводника I PE | <= 5 мкА |
|---|
| Потребляемая мощность в режиме ожидания P C | <= 1,5 мВА |
|---|
| Номинальный ток разряда I n (8/20) мкс | 20 кА |
|---|
| Максимальный ток разряда I max (8/20) мкс | 40 кА |
|---|
| Следуйте текущему рейтингу прерываний I fi | 100 А (260 В) |
|---|
| Уровень защиты по напряжению U p | <= 1,5 кВ |
|---|
| Остаточное напряжение U рез. | <= 0,4 кВ (при I n ) |
|---|
| Искровое напряжение на фронте волны при 6 кВ (1,2/50) мкс | <= 1,5 кВ |
|---|
| Поведение ТОВ в У Т | 1200 В переменного тока (200 мс / режим выдержки) |
|---|
| Время отклика t A | <= 100 нс |
|---|
| Степень защиты | IP20 |
|---|
| Температура окружающей среды (рабочая) | -40 °С ... 80 °С |
|---|
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 80 °С |
|---|
| Высота | <= 2000 м (над уровнем моря) |
|---|
| Допустимая влажность (эксплуатация) | 5 % ... 95 % |
|---|
| Шок (операция) | 25 г (полусинусоидальный / 11 мс / 3x +/-X, +/-Y, +/-Z) |
|---|
| Вибрация (работа) | 5г (10...500 Гц/2,5 ч/X, Y, Z) |
|---|
| Стандарты/спецификации | МЭК 61643-11 |
|---|
| Примечание | 2011 |
|---|
| Стандарты/спецификации | ЕН 61643-11 |
|---|
| Примечание | 2012 |
|---|
| Тип крепления | на базовом элементе |
|---|
| Номер позиции | 1180140 |
|---|
| Упаковочная единица | 10 шт. |
|---|
| Минимальный объем заказа | 1 шт. |
|---|
| Примечание | Под заказ (возврату не подлежит). |
|---|
| Ключ продаж | Калифорния |
|---|
| Ключ продукта | CL1321 |
|---|
| GTIN | 4063151215248 |
|---|
| Вес за штуку (включая упаковку) | 39,56 г |
|---|
| Вес за штуку (без упаковки) | 35,63 г |
|---|
| Номер таможенного тарифа | 85363030 |
|---|
| Страна происхождения | DE |
|---|
| ЭКЛАСС-13.0 | 27171292 |
|---|
| ЭКЛАСС-15.0 | 27171292 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
