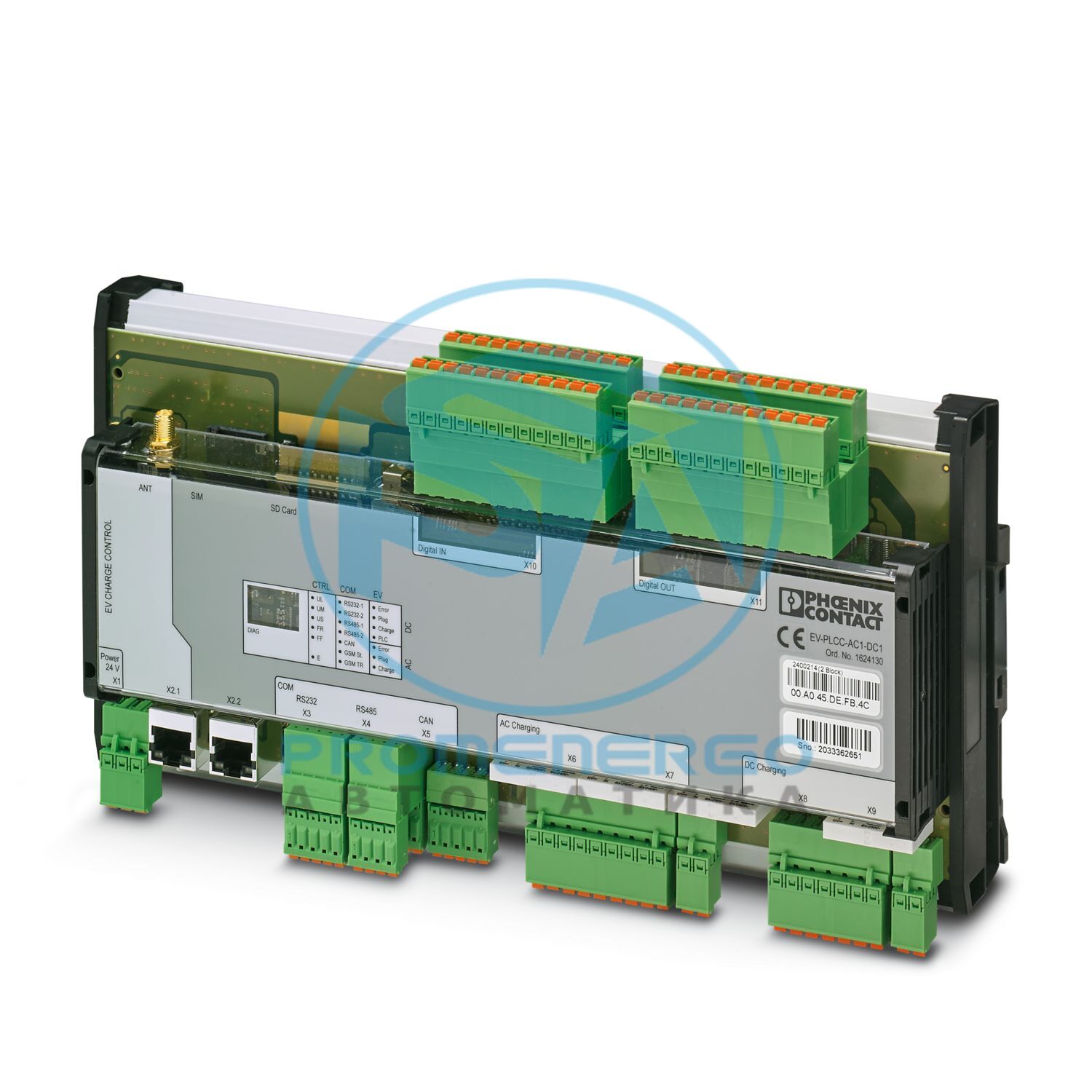

EV-PLCC-AC1-DC1 - контроллер зарядки постоянного тока
EV-PLCC-AC1-DC1 - контроллер зарядки постоянного тока
Программируемый контроллер зарядки для зарядки электромобилей постоянным и переменным током в соответствии с IEC 61851-1,-23, DIN SPEC 70121 (встроенный сотовый модем деактивирован, начиная с HW05/SW2.27)
Технические характеристики
Количество цифровых входов
16
Способ подключения
КОМБИКОН разъемы
Описание входа
EN 61131-2 тип 1
Диапазон входного напряжения
-0,5 В постоянного тока ... 30 В постоянного тока
Типичное время ответа
мин. 3 мс
Длина кабеля
макс. 30 м
Устойчивость к постоянному обратному напряжению
макс. 500 мА
Способ подключения
КОМБИКОН разъемы
Числовые выходы
16
Выходное напряжение
24 В постоянного тока
Максимальный выходной ток на канал
500 мА
Имя выхода
Система блокировки зарядки переменного тока
Максимальный выходной ток
макс. 2 А
Максимальное выходное напряжение
12 В постоянного тока (внутреннее питание)
Сечение проводника жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода гибкое
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Интерфейс
Ethernet (2x)
Описание интерфейса
4G/2G
Примечание
Деактивировано в версии аппаратного обеспечения 05/версии ПО 2.27.
Способ подключения
СМА (женский)
Импеданс
50 Ohm
Стандарты/правила
МЭК 61851-1
Режим зарядки
Режим 4
Связь
DIN СПЕЦ 70121
Длина кабеля
макс. 10 м
Близость
Аналоговый вход, зарезервирован для будущих приложений.
Датчики температуры
2x 1000 баллов
Диапазон температур
-20 °С ... 120 °С
Релейный выход
Зарядка постоянным током включена
Максимальное коммутируемое напряжение
30 В (Внешнее питание)
Макс. ток переключения
6 А (внешнее питание)
Стандарты/правила
МЭК 61851-1, Приложение A+B
Режим зарядки
Режим 3, случай B + C
Управление блокировкой
Релейный выход, внутреннее питание
Блокировка обратной связи
Измерение сопротивления
Напряжение
+/- 12 В
Максимальный ток для запорных приводов
2 А
Время активации
Можно настроить через прикладную программу
Поведение в случае падения напряжения
Автоматическая разблокировка
Пороги переключения
Можно настроить через прикладную программу
Датчики температуры
1x Pt 1000 (оценка через прикладную программу)
Диапазон температур
-20 °С ... 120 °С
Релейный выход
Зарядка от переменного тока включена
Максимальное коммутируемое напряжение
30 В (Внешнее питание)
Макс. ток переключения
6 А (внешнее питание)
Интерфейс
RS-485 2-проводной
Способ подключения
КОМБИКОН разъемы
Количество интерфейсов
2
Длина передачи
макс. 3 м (с экранированным кабелем макс. 30 м)
Согласующий резистор
120 Ом (можно подключить внутри)
Интерфейс
РС-232
Способ подключения
КОМБИКОН разъемы
Количество интерфейсов
2
Длина передачи
макс. 3 м (с экранированным кабелем макс. 30 м)
Интерфейс
Ethernet
Способ подключения
разъем RJ45
Количество интерфейсов
2
Длина передачи
макс. 100 м
Интерфейс
CAN-шина
Способ подключения
КОМБИКОН разъемы
Количество интерфейсов
1 (Прозрачный режим, CAN 2.0a, 11-битный идентификатор объекта, CAN 2.0b, 29-битный идентификатор объекта)
Скорость передачи
500 кбит/с (по умолчанию)
Длина передачи
макс. 3 м (с экранированным кабелем макс. 30 м)
Согласующий резистор
120 Ом (можно подключить внутри)
БАРАН
1 Мбайт (Память программ, 86 К инструкций (IL))
Система хранения данных
1 Мбайт
Операционная система
НВОЗУ
Контроль
8 контрольных задач
Инструмент программирования
ПК Воркс
Скорость обработки
1,3 мс (1 тыс. инструкций микширования)
Батарея
встроенный (с буферной аккумуляторной батареей)
Инструмент диагностики
ДИАГ+
Система выполнения
eCLR
Напряжение питания U L
24 В постоянного тока
Диапазон напряжения питания U M
24 В постоянного тока -15 % / +20 % (согласно EN 61131-2)
Питание сегментной цепи U S
24 В постоянного тока -15 % / +20 % (согласно EN 61131-2)
Потребление тока от U M
макс. 8 А постоянного тока
Текущее потребление от США
макс. 8 А постоянного тока
Электропитание на U L
макс. 0,8 А постоянного тока
Электропитание на У М
макс. 8 А постоянного тока (сумма UM + U S )
Источник питания в США
макс. 8 А постоянного тока (сумма UM + U S )
Часы реального времени
да
Напряжение питания
24 В постоянного тока (длина кабеля макс. 30 м)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая остаточную пульсацию)
Остаточная пульсация
5 %
Тип продукта
Контроллер зарядки постоянного тока
Семейство продуктов
CHARX профессиональный контроль
Тип
в жилье
Режим работы
Автономный
Модем для связи присутствует
нет
Количество зарядных точек
2
Ширина
285 мм
Высота
158 мм
Глубина
70 мм
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
горизонтальный
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (согласно DIN EN 61131-2, без конденсации, без образования льда)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (согласно EN 61131-2)
Шок (операция)
25 г (критерий 1 по IEC 60068-2-27)
Вибрация (работа)
5г
Вибрация (хранение/транспортировка)
5г
Давление воздуха (рабочее)
70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
58 кПа ... 106 кПа (до 4500 м над уровнем моря)
Стандарты/правила
МЭК 61851-23
Соответствие
CE-совместимый
Соответствие директивам ЭМС
Испытание на устойчивость в соответствии с EN 61000-6-2/IEC 61000-6-2 Электростатический разряд (ESD)EN 61000-4-2/IEC 61000-4-2 Критерий B, контактный разряд +/-4 кВ, воздушный разряд +/-8 кВ
Номер позиции
1624130
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ХЕ
Ключ продукта
XWBSAA
GTIN
4055626240572
Вес за штуку (включая упаковку)
1,112 г
Вес за штуку (без упаковки)
1,353 г
Номер таможенного тарифа
85371091
Страна происхождения
ПЛ
ЭКЛАСС-13.0
27144703
ЭКЛАСС-15.0
27144703
ЭТИМ 10.0
EC002889
СПСК 21.0
39121800
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(в), 7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
