EV-T1HPCC-DC500A-5,0M50ECBK11L - кабель для зарядки постоянного тока
EV-T1HPCC-DC500A-5,0M50ECBK11L - кабель для зарядки постоянного тока

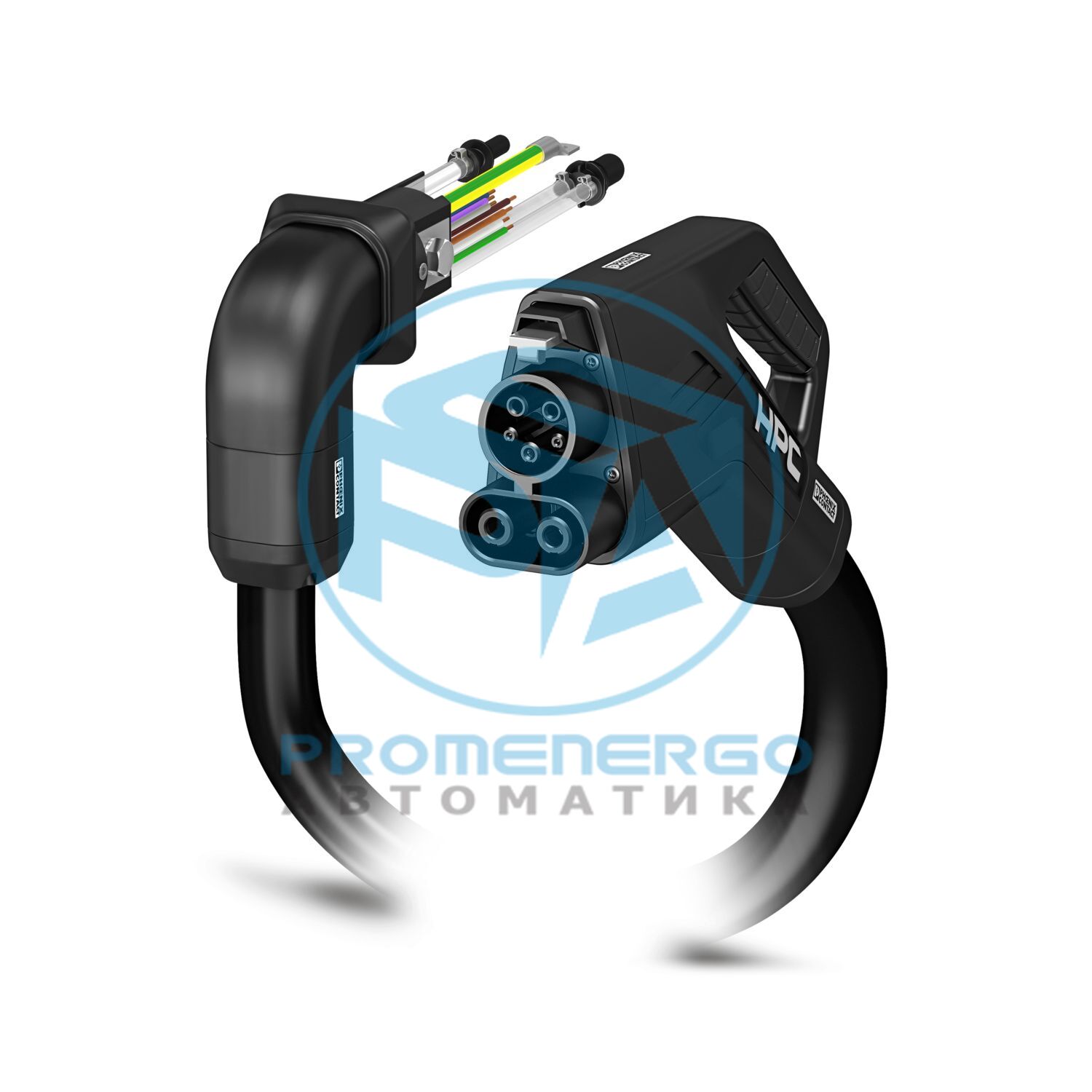

CHARX Connect Professional, CCS тип 1, зарядный кабель HPC DC, до 700 А в режиме Boost, 500 А постоянно, 1000 В постоянного тока, с охлаждаемым автомобильным зарядным разъемом и охлаждаемым кабелем, кабель: 5 м, черный, прямой, с держателем зарядного разъема, со сменной ответной лицевой рамкой, с левым угловым проходом в панель, с регулируемым вентилятором, с цифровыми датчиками температуры, логотип PHOENIX CONTACT, SAE J1772, IEC 62196-3-1, для зарядки электромобилей (EV) постоянным током (DC).
Технические характеристики
Тип продукта
Зарядный кабель постоянного тока
Семейство продуктов
CHARX Connect профессиональный
Тип
Кабель для зарядки постоянного тока HPC
Дизайн
с держателем разъема для зарядки
Стандарт зарядки
CCS тип 1
Режим зарядки
Уровень постоянного тока 3
Прикрепленный логотип
Логотип ФЕНИКС КОНТАКТ
Этикетка
8,9 x 28,9 мм (логотип клиента по запросу)
Тип зарядного тока
округ Колумбия
Зарядный ток
500 А постоянного тока
Мощность зарядки
500 кВт
Номинальное напряжение
1000 В
Тип зарядного тока
Режим повышения постоянного тока
Зарядный ток
до 700 А постоянного тока
Мощность зарядки
до 700 кВт
Номинальное напряжение
1000 В
Примечание
Характеристики относятся к зарядке в режиме Boost и зависят от условий окружающей среды. Более подробную информацию см. в упаковочной накладной в зоне загрузки.
Зарядный ток
150 А постоянного тока
Мощность зарядки
150 Вт
Номинальное напряжение
1000 В
Примечание
Технические характеристики относятся к зарядке с неисправным охлаждающим устройством и короткому процессу зарядки.
Число
3 (PE, DC+, DC-)
Номинальное напряжение
1000 В постоянного тока
Номинальный ток
500 А
Число
2 (КП, ПП)
Номинальное напряжение
30 В переменного тока
Номинальный ток
2 А
Тип датчика
НТЦ
Точка крепления
2 датчика для сменных передних контактов постоянного тока
Температура выключения
90 °С
Тип датчика
Пт 1000
Стандарты/правила
DIN EN 60751
Точка крепления
Датчик в проходной панели
Температура выключения
90 °C +/-1 К (эквивалентно значению Pt 1000, равному 1346,5 Ом)
Долгосрочная стабильность
0,06 % (через 1000 часов при 130 °C)
Рекомендуемый измеренный ток
1 мА (1 В при 0°C)
Коэффициент
3850 частей на миллион/К
Температура окружающей среды
-50 °C ... 130 °C (Работа)
Охлаждение
в разъеме зарядки автомобиля и в кабеле
охлаждающая жидкость
50% вода, 50% гликоль (Глисофор Н)
Диаметр охлаждающего шланга
1x 11,50 мм подающий шланг
Холодопроизводительность
600 W (Кабель length: 3 m)
Скорость потока
2 л/мин
Рабочее давление
1,00 бар ... 2,00 бар
Давление сброса
2,00 бар
Максимально допустимое давление
4,00 бар
Температура подачи
15 °С
Охлаждение
Вентилятор обеспечивает дополнительное охлаждение внутри проходной панели для увеличения зарядного тока.
Структура кабеля
2x AWG 26
Номинальное напряжение U N
24 В
Номинальный диапазон напряжения
18 В переменного тока ... 24 В переменного тока
Индикация скорости вентилятора
4400 мин-1
Объемный расход вентилятора
28 м3/ч
Механический срок службы
70 000 ч (при 40 °C)
Температура окружающей среды
-20 °С ... 40 °С
Габаритный чертеж
Габаритный чертеж
Убедитесь, что разъем для зарядки автомобиля помещен в соответствующий держатель зарядного разъема, который обеспечивает минимальную степень защиты IP24 в соответствии со стандартом IEC 61851-1 в течение всего времени между зарядками. Чтобы создать держатель разъема для зарядки, используйте размеры разъема для зарядки автомобиля. Подробные размеры также можно найти в разделе «Загрузки».
Ширина
69,6 мм
Высота
192,6 мм
Глубина
284,6 мм
Ширина
81 мм
Высота
133 мм
Глубина
115 мм
Ширина
81 мм
Высота
133 мм
Глубина
115 мм
Ширина
80 мм
Высота
82 мм
Глубина
215,5 мм
Габаритный чертеж
Расстояние между отверстиями
Ширина
55 мм
Высота
55 мм
Диаметр
60 мм
Цвет (корпус)
черный (9005)
Цвет (область ручки)
черный (9005)
Цвет (сопрягаемая поверхность)
черный (9005)
Цвет (кабель)
черный (9005)
Цвет (сквозная панель)
черный (9005)
Материал (разъем для зарядки автомобиля)
Пластик
Материал (внешняя оболочка кабеля)
ЭВМ-1 согласно EN 50620
Материал (проходная панель)
Пластик
Материал (Контактная поверхность)
Серебро
Примечание
Цвет и степень блеска зарядного кабеля могут различаться.
Класс воспламеняемости согласно UL 94.
V0 (сопрягаемая поверхность)
Длина кабеля
5 м +/-45 мм
Стандарты/нормативы по электромонтажу
согласно UL 62 (файл E515623, том 1)
Вес кабеля
макс. 1938,00 кг/км
Тип кабеля
прямой
Структура кабеля
5 х 25 мм2 + 7 х 0,75 мм2 + 2 х 13 мм2
Внешний диаметр кабеля
35,70 мм +/-0,4 мм
Внешняя оболочка, материал
TPE-U в соответствии с IEC 62893-1
Длина зачистки оболочки
250 мм +/-5 мм
Длина зачистки
250 мм +/-5 мм
Сопротивление кабеля
<= 0,00078 Ом/м (на основе силового сердечника, при температуре окружающей среды 20°C)
Радиус изгиба
мин. 357 мм (10x ?)
охлаждающая жидкость
50% вода, 50% гликоль (Глисофор Н)
Циклы установки/извлечения
> 10 000 (на основе IEC 62196-1)
Сила вставки
< 75 Н
Сила отвода
< 75 Н
Степень защиты (Разъем для зарядки автомобиля)
IP54 / Тип 3R (Степень защиты обеспечивается только в готовом и подключенном состоянии, если оба вставных компонента являются оригинальными продуктами Phoenix Contact или подходящими продуктами, соответствующими стандартам.)
Степень защиты (Проходная панель)
IP54
Температура окружающей среды (рабочая)
-30 °С ... 40 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 80 °С
Высота
5000 м (над уровнем моря)
Стандарты/правила
САЭ Дж1772
Тип монтажа проходной в панель
Монтаж задней панели
Тип монтажа Вентиляторы
Монтаж на задней панели (опция для увеличения зарядного тока до 500 А)
Крепежные винты
М5х16
Номер позиции
1085642
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ХА
Ключ продукта
XWBLPI
GTIN
4055626873961
Вес за штуку (включая упаковку)
17.000 г
Вес за штуку (без упаковки)
12,075 г
Номер таможенного тарифа
85444290
Страна происхождения
ПЛ
ЭКЛАСС-13.0
27144705
ЭКЛАСС-15.0
27144705
ЭТИМ 10.0
EC002897
СПСК 21.0
39121500
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(в), 7(в)-I
Экологичный период использования (EFUP)
EFUP-10 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
