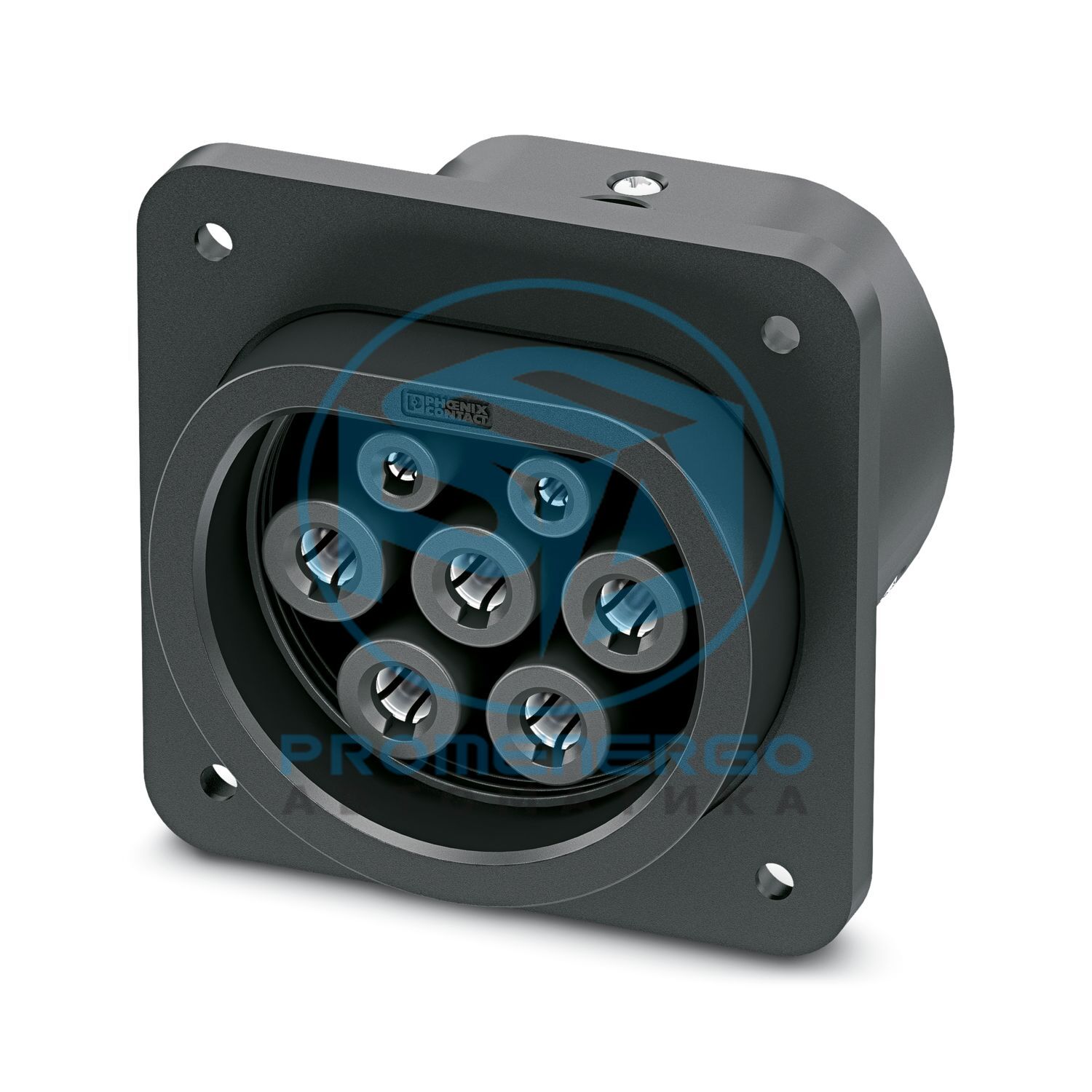

EV-T2M3SO-00-B - Розетка для инфраструктурной зарядки
EV-T2M3SO-00-B - Розетка для инфраструктурной зарядки
CHARX Connect Module, Тип 2, Розетка для зарядки инфраструктуры, 32 А, 480 В переменного тока, Базовая, без одножильных проводов, квадратная, Монтаж на задней панели, Резьба М5, корпус: черный, без активатора блокировки, для зарядки электромобилей (EV) переменным током (AC), логотип PHOENIX CONTACT, IEC 62196-2, ПРИМЕЧАНИЕ Эта версия продукта не включает активатор блокировки.
Технические характеристики
Общий
ПРИМЕЧАНИЕ. Эта версия продукта не включает в себя блокировочный привод.
Тип продукта
Инфраструктурная зарядная розетка
Семейство продуктов
CHARX Connect модульный
Тип
Ген 2 базовый
Дизайн
без запорного привода
Совместимость
совместим с линейкой модульных продуктов CHARX Connect Gen 2
Стандарт зарядки
Тип 2
Режим зарядки
Режим 3, случай Б
Дизайн (инфраструктурная зарядная розетка)
квадрат
Прикрепленный логотип
Логотип ФЕНИКС КОНТАКТ
Варианты клиентов
По запросу
Тип зарядного тока
3-фазный переменный ток
Зарядный ток
32 А переменного тока (3-фазный)
Мощность зарядки
26,6 кВт (3-фазный)
Номинальная мощность зарядки
22 кВт (32 А, 3-фазный)
Рабочее напряжение
тип. 400 В переменного тока
Примечание о способе подключения
Подключение через лепестковый разъем, разъемный и повторно подключаемый.
Число
5 (L1, L2, L3, N, PE)
Номинальное напряжение
480 В переменного тока
Номинальный ток
32 А (Инфраструктурная зарядная розетка рассчитана как на 1-фазную, так и на 3-фазную зарядку зарядным током до 32 А.)
Примечание о способе подключения
Подключение через лепестковый разъем, разъемный и повторно подключаемый.
Тип передачи сигнала
Широтно-импульсная модуляция
Число
2 (КП, ПП)
Номинальное напряжение
30 В переменного тока
Номинальный ток
2 А
Запорный привод
без запорного привода
Габаритный чертеж
Габаритный чертеж
Нетte: This product version does not have the illustrated locking actuator.
Ширина
75 мм
Высота
91,71 мм
Глубина
87,95 мм
Ширина
60 мм
Высота
60 мм
Ширина
64 мм
Высота
57 мм
Глубина
24 мм
Цвет (корпус)
черный (9005)
Материал (корпус)
Пластик
Материал (Контактная поверхность)
Серебро
Тип кабеля
без одножильных проводов
Длина кабеля
0,5 м
Структура кабеля
4 х 0,5 мм2
Одиночная проволока, материал
ПВХ
Одиночный провод, цвет
БУ/РД, БУ/ЗЕЛ, БУ/ДА, БУ/БН
Внешний диаметр кабеля
1,60 мм +/-0,20 мм
Сопротивление кабеля
<= 37,1 Ом/м
Циклы установки/извлечения
> 10000
Сила вставки
< 100 Н
Сила отвода
< 100 Н
Степень защиты (Инфраструктурная зарядная розетка)
IP44 (подключен)
Степень защиты (Защитная крышка)
IP54 (см. аксессуары)
Температура окружающей среды (рабочая)
-30 °С ... 50 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 80 °С
Высота
5000 м (над уровнем моря)
Стандарты/спецификации
МЭК 62196-2
Примечание
Соответствует AFIR - EU 2025/656.
Тип монтажа Инфраструктурная зарядная розетка
Монтаж на задней панели (возможен наклон вперед от 0 до 90 градусов)
Тип монтажа Защитная крышка
Монтаж на задней панели (приобретается отдельно)
Диаметр монтажного отверстия
7,00 мм (?)
Крепежные винты
Резьба М5
Винты входят в комплект поставки
никто
Номер позиции
1286399
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ХА
Ключ продукта
XWBFLA
GTIN
4063151511371
Вес за штуку (включая упаковку)
340 г
Вес за штуку (без упаковки)
75,6 г
Номер таможенного тарифа
85366990
Страна происхождения
ПЛ
ЭКЛАСС-13.0
27144706
ЭКЛАСС-15.0
27144706
ЭТИМ 10.0
EC002898
СПСК 21.0
39121800
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-10 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
