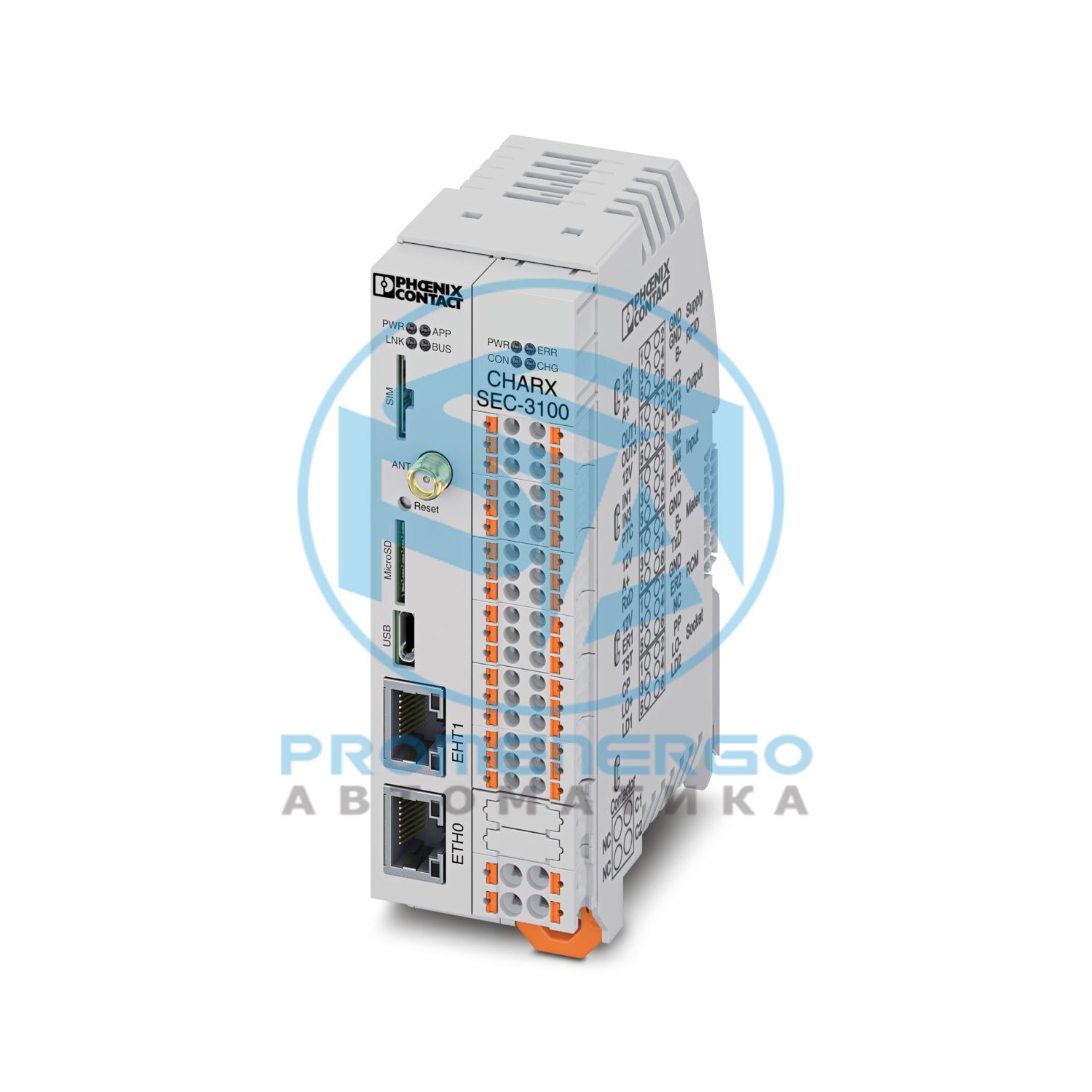

Модуль управления CHARX, контроллер зарядки переменного тока, со встроенной системой Linux, IEC 61851-1, режим работы: Автономный, Клиент, Сервер, интерфейс: Ethernet (2x), Сотовая связь (4G/2G), Модульная системная шина управления CHARX, MICRO-USB тип C, протокол связи: OCPP 1.6J, Modbus/TCP, MQTT, Подключаемые периферийные устройства: счетчик электроэнергии, RFID, обнаружение остаточного тока постоянного тока, монтаж на DIN-рейку
Технические характеристики
Тип продукта
Контроллер зарядки переменного тока
Семейство продуктов
Модуль управления CHARX
Дизайн
со встроенной системой Linux
Режим зарядки
Режим 3, случай B + C
Режим работы
Автономный
Модем для связи присутствует
да
Подключаемые периферийные устройства
Счетчик энергии
Процессор
Arm(R) Cortex(R)-A7, 528 МГц i.MX6 UL
БАРАН
512 Мбайт (ОЗУ)
Система хранения данных
8 ГБ (eMMC)
Операционная система
Линукс
Управление
Веб-управление
Напряжение питания
12 В постоянного тока +/-5 %
Диапазон напряжения питания
11,4 В постоянного тока ... 12,6 В постоянного тока
Потребляемый ток
макс. 2 А (автономная работа)
Степень загрязнения
2 (согласно МЭК 60664-1)
Категория перенапряжения
III
Количество цифровых входов
4
Описание входа
Цифровой вход
Номинальное входное напряжение U N
12 В
Диапазон входного напряжения U1
0 В ... 3 В (Выкл.)
Диапазон входного напряжения U2
9 В ... 15 В (Вкл.)
Имя выхода
Цифровой выход
Числовые выходы
4
Максимальное выходное напряжение
<= 12 В (работа на стороне низкого напряжения)
Максимальный выходной ток
макс. 600 мА
Сечение проводника жесткое
0,14 мм2 ... 1,5 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 16
Диапазон поперечного сечения кабеля
0,25 мм2 ... 1,5 мм2 (с наконечниками)
Длина зачистки отдельного провода
8 мм
Интерфейс
Ethernet (2x)
Описание интерфейса
GSM/GPRS/EDGE/LTE (FDD)
Примечание
Подходящую антенну вы найдете в аксессуарах к этому изделию.
Частота
700 МГц (LTE B28, аппаратная версия 1.4 или новее)
Антенна
Антенное гнездо SMA с сопротивлением 50 Ом
SIM-интерфейс
Микро-SIM (3FF)
ЛТЕ
КАТ1
Поддерживаемые протоколы
ОКПП 1.6Дж
Интерфейс
Ethernet
Способ подключения
разъем RJ45
Количество интерфейсов
2
Количество поддерживаемых устройств
2
Скорость последовательной передачи
10/100 Мбит/с
Длина передачи
100 м
Режим работы
ГВС/ЛВС
Поддерживаемые протоколы
ОКПП 1.6Дж
Интерфейс
Конфигурация и диагностика
Способ подключения
USB тип С
Количество интерфейсов
1
Поддерживаемые протоколы
РНДИС
Интерфейс
Счетчик энергии
Автобусная система
RS-485
Диапазон скоростей передачи
9,6 кбит/с ... 115,2 кбит/с (Автоматическая настройка в соответствии с выбранным счетчиком электроэнергии)
Интерфейс
RFID-считыватели
Автобусная система
RS-485
Диапазон скоростей передачи
9,6 кбит/с ... 115,2 кбит/с (Автоматическая настройка в соответствии с выбранным RFID-считывателем)
Интерфейс
Модульная системная шина управления CHARX
Способ подключения
Разъем шины DIN-рейки
Количество интерфейсов
1
Интерфейс
Интерфейс автомобиля
Протокол связи
МЭК 61851-1
Близость
МЭК 61851-1
Управляющее напряжение
+/- 12 В (запорный привод)
Разблокировка блокировки в случае сбоя в сети
Встроенная функция разблокировки запорного привода для отключения инфраструктурной вилки и инфраструктурной розетки.
Номинальный ток
2 А
Интерфейс
Обнаружение остаточного тока
Напряжение питания датчика
12 В постоянного тока
Уровень сигнала
12 В (различные клеммные точки)
Интерфейс
Мониторинг температуры
Тип датчика
Пт 1000
Характеристика срабатывания
настраиваемый
Интерфейс
Контакторное управление
Описание интерфейса
Плавающий контакт переключателя
Коммутируемое напряжение
макс. 250 В переменного тока
Номинальный ток
2 А
Прерывающий рейтинг
макс. 1500 ВА
Ширина
37,6 мм
Высота
121 мм
Глубина
85 мм
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °С ... 65 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 80 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Давление воздуха (рабочее)
70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
58 кПа ... 106 кПа (до 4500 м над уровнем моря)
Стандарты/правила
МЭК 61851-1
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
Монтаж на DIN-рейку
Монтажное положение
любой
Номер позиции
1139012
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ХЕ
Ключ продукта
XWBRDA
GTIN
4063151080181
Вес за штуку (включая упаковку)
264 г
Вес за штуку (без упаковки)
255 г
Номер таможенного тарифа
85371091
Страна происхождения
ПЛ
ЭКЛАСС-13.0
27144703
ЭКЛАСС-15.0
27144703
ЭТИМ 10.0
EC002889
СПСК 21.0
39121800
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
