EV-T2G3PC-3AC32A-5,0M6,0ESRD31 - кабель для зарядки переменного тока
EV-T2G3PC-3AC32A-5,0M6,0ESRD31 - кабель для зарядки переменного тока

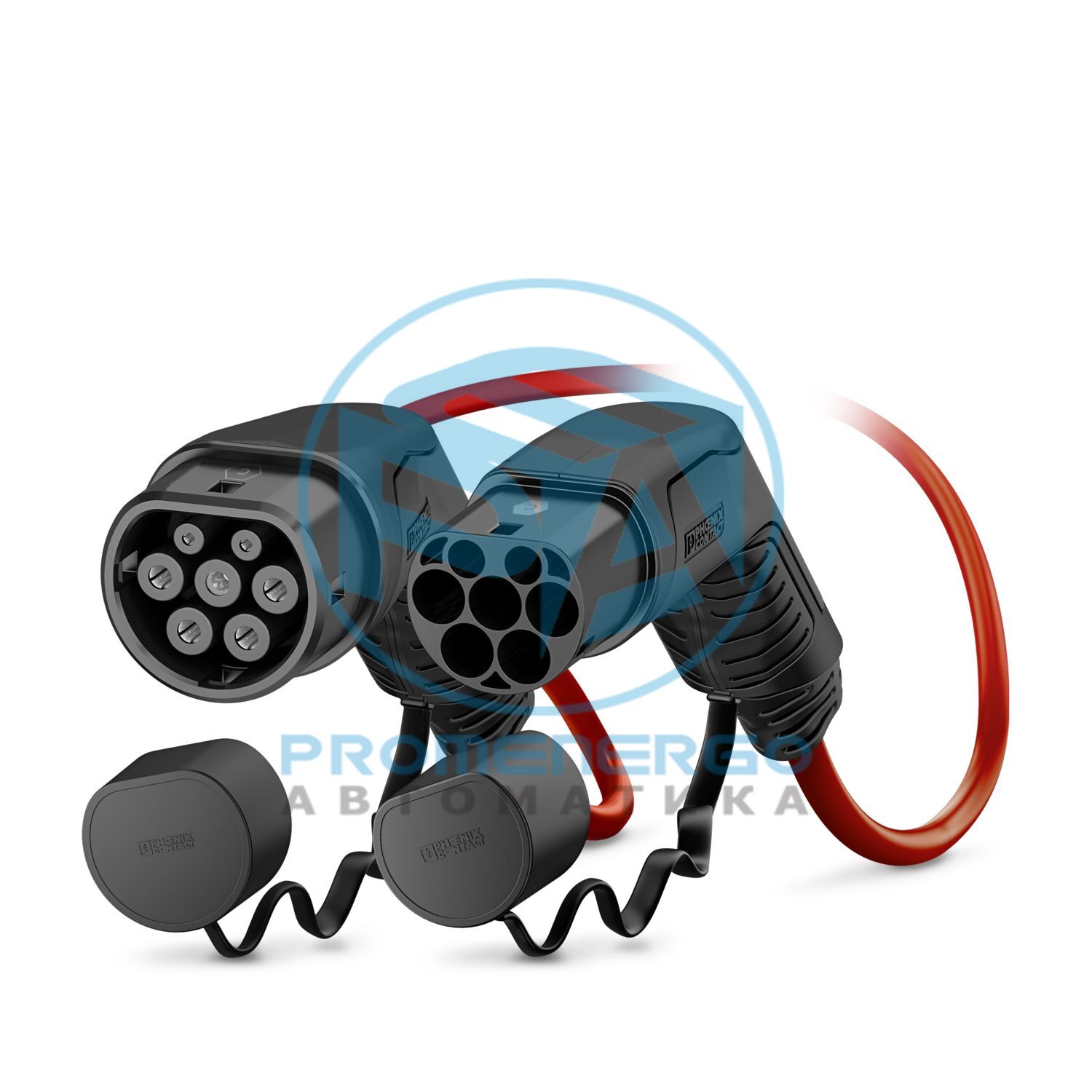

CHARX Connect Comfort, тип 2, мобильный зарядный кабель переменного тока, 32 А, постоянное, 480 В переменного тока, с разъемом для зарядки автомобиля и вилкой для зарядки инфраструктуры, кабель: 5 м, красный, прямой, с защитным колпачком без логотипа, свободное место для этикетки с логотипом, IEC 62196-2, для зарядки электромобилей (EV) переменным током (AC) через зарядные разъемы автомобиля типа 2
Технические характеристики
Тип продукта
Зарядный кабель переменного тока
Семейство продуктов
CHARX Connect комфорт
Тип
Мобильный зарядный кабель переменного тока
Дизайн
с защитной крышкой без логотипа
Стандарт зарядки
Тип 2
Режим зарядки
Режим 3, случай Б
Прикрепленный логотип
Свободное место для этикетки с логотипом
Варианты клиентов
По запросу
Тип зарядного тока
3-фазный переменный ток
Зарядный ток
32 А переменного тока (3-фазный)
Мощность зарядки
26,6 кВт (3-фазный)
Рабочее напряжение
тип. 400 В переменного тока
Примечание о способе подключения
Обжимное соединение, неразъемное
Число
5 (L1, L2, L3, N, PE)
Номинальное напряжение
480 В переменного тока
Номинальный ток
32 А
Примечание о способе подключения
Обжимное соединение, неразъемное
Тип передачи сигнала
Широтно-импульсная модуляция
Число
2 (КП, ПП)
Номинальное напряжение
30 В переменного тока
Номинальный ток
2 А
Кодирование
220 Ом (между PE и PP)
Габаритный чертеж
Инфраструктурный разъем
Ширина
58 мм
Высота
131,8 мм
Глубина
233,4 мм
Габаритный чертеж
Автомобильный разъем
Ширина
70 мм
Высота
137 мм
Глубина
215,9 мм
Цвет (корпус)
черный (9005)
Цвет (область ручки)
серый (7042)
Цвет (сопрягаемая поверхность)
черный (9005)
Цвет (Защитный колпачок)
черный (9005)
Цвет (кабель)
красный (3001)
Материал (разъем для зарядки автомобиля)
Пластик
Материал (вилка для зарядки инфраструктуры)
Пластик
Материал (внешняя оболочка кабеля)
ТПЭ-У
Материал (Контактная поверхность)
Серебро
Примечание
Цвет и степень блеска зарядного кабеля могут различаться.
Длина кабеля
5 м
Стандарты/нормативы по электромонтажу
prEN 50620/DIN EN 50620
Сертификаты проводки
ВДЕ
Вес кабеля
макс. 490,00 кг/км
Тип кабеля
Класс 5
Тип кабеля
прямой
Структура кабеля
5 х 6,0 мм2 + 1 х 0,5 мм2
Внешний диаметр кабеля
17,00 мм +/-0,4 мм
Внешняя оболочка, материал
ТПЭ-У
Сопротивление кабеля
<= 0,0033 Ом/м (на основе силового сердечника, при температуре окружающей среды 20°C)
Радиус изгиба
мин. 127,5 мм (диаметр 7,5x)
Циклы установки/извлечения
> 10000
Сила вставки
< 100 Н
Сила отвода
< 100 Н
Степень защиты (Разъем для зарядки автомобиля)
IP44 (при подключении; после подключения и готовности к работе степень защиты обеспечивается только в том случае, если оба вставных компонента являются оригинальными продуктами Phoenix Contact или подходящими продуктами, соответствующими стандарту)
Степень защиты (штекер для зарядки инфраструктуры)
IP44 (при подключении; после подключения и готовности к работе степень защиты обеспечивается только в том случае, если оба вставных компонента являются оригинальными продуктами Phoenix Contact или подходящими продуктами, соответствующими стандарту)
Степень защиты (Защитный колпачок)
IP54
Температура окружающей среды (рабочая)
-40 °С ... 50 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 80 °С
Высота
5000 м (над уровнем моря)
Стандарты/спецификации
МЭК 62196-2
Примечание
Соответствует AFIR - EU 2025/656.
Номер позиции
1228717
Упаковочная единица
1 шт.
Минимальный объем заказа
50 шт.
Ключ продаж
ХА
Ключ продукта
XWBEBD
GTIN
4063151323967
Вес за штуку (включая упаковку)
4.000 г
Вес за штуку (без упаковки)
3.300 г
Номер таможенного тарифа
85444290
Страна происхождения
ПЛ
ЭКЛАСС-13.0
27144705
ЭКЛАСС-15.0
27144705
ЭТИМ 10.0
EC002897
СПСК 21.0
39121500
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
