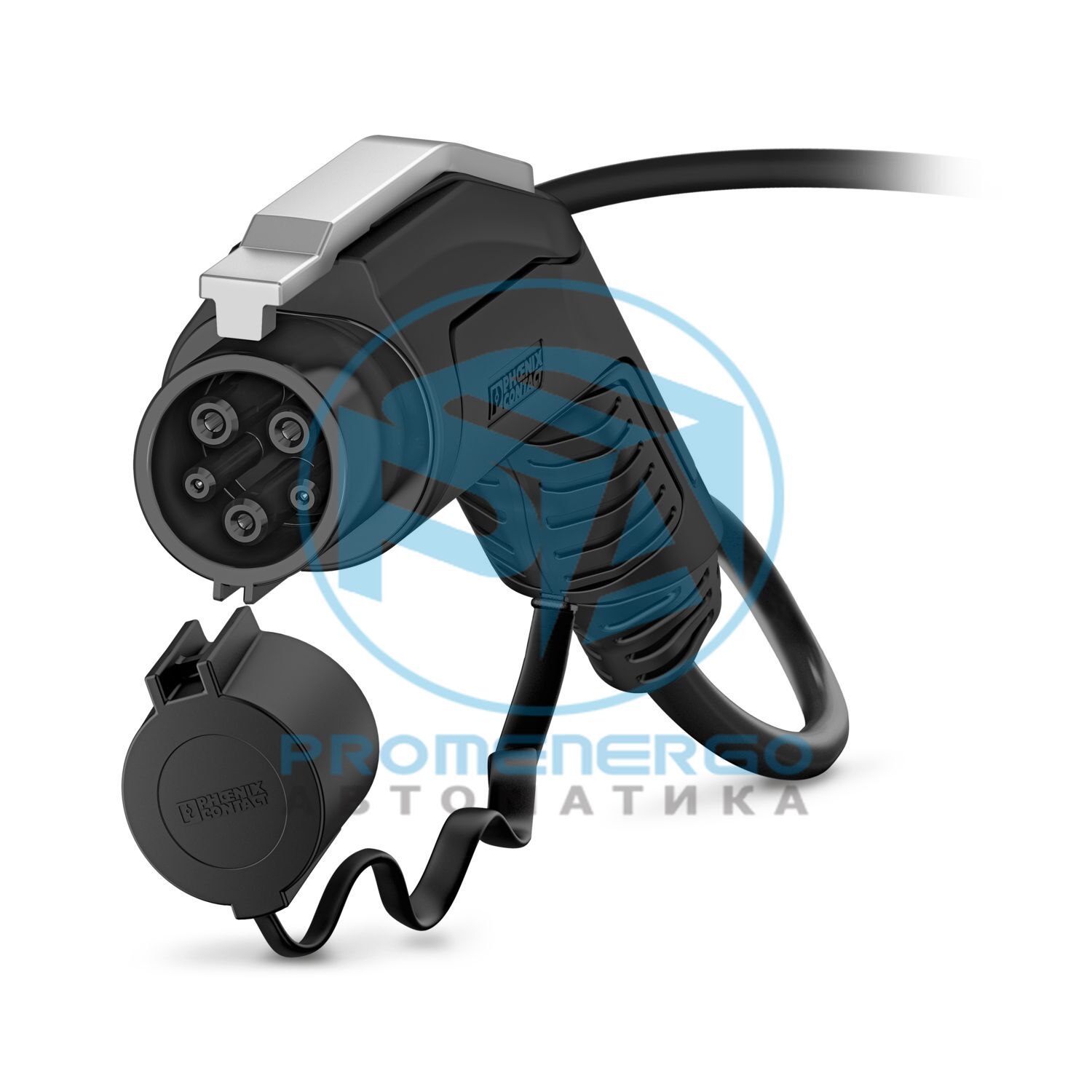

EV-T1G2C-1AC80A-25FT6ASBK11T - кабель для зарядки переменного тока
EV-T1G2C-1AC80A-25FT6ASBK11T - кабель для зарядки переменного тока
CHARX Connect Comfort, Тип 1, зарядный кабель переменного тока, 80 А, постоянное, 250 В переменного тока, с разъемом для зарядки автомобиля и открытым концом кабеля, кабель: 25 футов, черный, прямой, с защитным колпачком, с датчиками температуры, логотип PHOENIX CONTACT, ПРИМЕЧАНИЕ: Может потребоваться прокладка кабеля., SAE J1772, для зарядки электромобилей (EV) переменным током (AC) через зарядные разъемы автомобиля типа 1
Технические характеристики
Тип продукта
Зарядный кабель переменного тока
Семейство продуктов
CHARX Connect комфорт
Тип
Зарядный кабель переменного тока
Дизайн
с защитным колпачком
Стандарт зарядки
Тип 1
Режим зарядки
уровень переменного тока 2
Прикрепленный логотип
Логотип ФЕНИКС КОНТАКТ
Варианты клиентов
По запросу
Тип зарядного тока
переменного тока однофазный
Зарядный ток
80 А переменного тока (1-фазный)
Мощность зарядки
20 кВт (1-фазный)
Рабочее напряжение
тип. 240 В
Примечание о способе подключения
Обжимное соединение, неразъемное
Число
3 (Л1, Н, ПЭ)
Номинальное напряжение
250 В переменного тока
Номинальный ток
80 А
Примечание о способе подключения
Обжимное соединение, неразъемное
Тип передачи сигнала
Широтно-импульсная модуляция
Число
2 (КП, КС)
Номинальное напряжение
30 В переменного тока
Номинальный ток
2 А
Кодирование
480 Ом (при нажатии рычага)
Тип датчика
Цепь ПТК
Температура выключения
90 °C (подробную информацию о значениях сопротивления см. в упаковочной накладной)
Рекомендуемый измеренный ток
<= 1 мА
Температура окружающей среды
-40 °C ... 165 °C (Работа)
Ширина
58 мм
Высота
151,1 мм
Глубина
236,1 мм
Цвет (корпус)
черный (9005)
Цвет (область ручки)
черный (9005)
Цвет (Исполнительный элемент)
серебристо-серый (7001)
Цвет (сопрягаемая поверхность)
черный (9005)
Цвет (Защитный колпачок)
черный (9005)
Цвет (кабель)
черный (9005)
Материал (разъем для зарядки автомобиля)
Пластик
Материал (внешняя оболочка кабеля)
ТПЭ-У
Материал (Контактная поверхность)
Серебро
Примечание
Цвет и степень блеска зарядного кабеля могут различаться.
Длина кабеля
25 футов
Стандарты/нормативы по электромонтажу
УЛ 62
Вес кабеля
макс. 636,00 кг/км
Тип кабеля
прямой
Структура кабеля
2 x 6 AWG + 1 x 8 AWG + 6 x 22 AWG
Внешний диаметр кабеля
19,40 мм +/-0,4 мм
Внешняя оболочка, материал
ТПЭ
Длина зачистки оболочки
70 мм +/-5 мм
Длина зачистки
70 мм +/-5 мм
Сопротивление кабеля
<= 0,0014 Ом/м (на основе силового сердечника, при температуре окружающей среды 20°C)
Радиус изгиба
мин. 194 мм (10x)
Циклы установки/извлечения
> 10000
Сила вставки
< 75 Н
Сила отвода
< 75 Н
Степень защиты (Вход для зарядки автомобиля)
IP44 (при подключении; после подключения и готовности к работе степень защиты обеспечивается только в том случае, если оба вставных компонента являются оригинальными продуктами Phoenix Contact или подходящими продуктами, соответствующими стандарту)
Степень защиты (Защитный колпачок)
IP54
Температура окружающей среды (рабочая)
-30 °С ... 50 °С
Температура окружающей среды (хранение/транспортировка)
