SAC-8P-P12MR/ 1,5-PUR - Кабель датчика/исполнительного устройства
SAC-8P-P12MR/ 1,5-PUR - Кабель датчика/исполнительного устройства

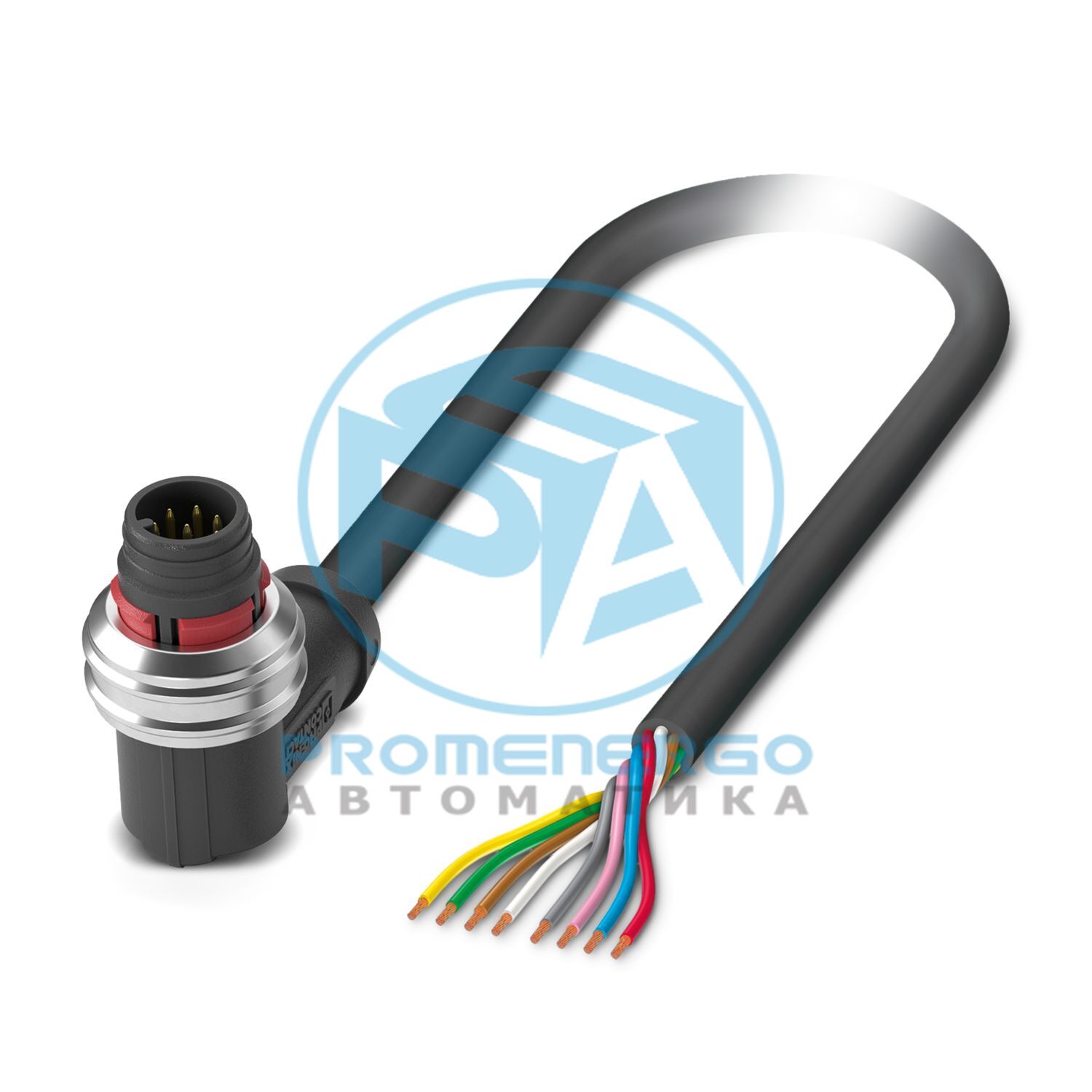

Кабель датчика/исполнительного устройства, 8-контактный, безгалогеновый полиуретан, черно-серый RAL 7021, угловой штекер M12 Push Pull, кодировка: A, на свободном конце кабеля, длина кабеля: 1,5 м
Технические характеристики
Тип продукта
Кабель датчика/исполнительного устройства
Приложение
Стандартный
Количество позиций
8
Экранированный
нет
Категория перенапряжения
II
Степень загрязнения
3
Класс воспламеняемости согласно UL 94.
В0
Номинальное напряжение U N
30 В переменного тока
Номинальный ток I Н
2 А
Габаритный чертеж
Расположение контактов разъема M12, 8-контактного, кодировка А, вид со стороны разъема
Тип
Разъем M12, угловой, 8-позиционный, двухтактный, кодировка: A
Количество позиций
8
Экранированный
нет
Тип/категория сигнала
Универсальный
Циклы установки/извлечения
>= 100
Сопротивление изоляции
>= 100 МОм
Категория перенапряжения
II
Степень загрязнения
3
Контакт с материалом
CuSn
Материал Контактная поверхность
Ни/Ау
Материал Контактный носитель
ПК
Материал корпуса ручки
ТПУ, трудновоспламеняющийся, самозатухающий
Материал уплотнения
ФКМ
Выпуск материала
Цинковое литье под давлением, никелированное
Класс воспламеняемости согласно UL 94.
В0
Степень защиты
IP65
Температура окружающей среды (рабочая)
-25 °С ... 85 °С
Стандартное обозначение
M12-Push-Pull
Стандарты/правила
МЭК 61076-2-010
Тип
свободный конец кабеля
Габаритный чертеж
Длина кабеля
1,5 м
Вес кабеля
46 кг/км
Стиль UL AWM
20549/10493 (80°С/300 В)
Количество позиций
8
Экранированный
нет
Тип кабеля
PUR безгалогеновый черный [PUR]
Сигнальная линия структуры проводника
32х0,10 мм
Сигнальная линия AWG
24
Сечение проводника
8x 0,25 мм2 (сигнальная линия)
Диаметр проволоки вкл. изоляция
1,17 мм +/-0,02 мм
Внешний диаметр кабеля
5,90 мм +/-0,15 мм
Внешняя оболочка, материал
ПУР
Внешняя оболочка, цвет
черно-серый RAL 7021
Материал проводника
Голые медные провода
Материал, наполнитель
ЧП
Материал изоляции проводов
ПП
Одиночный провод, цвет
белый, коричневый, зеленый, желтый, серый, розовый, синий, красный
Толщина, изоляция
>= 0,21 мм
Толщина внешней оболочки
ок. 0,80 мм
Общий поворот
8 проводов от наполнителя до сердцевины
Макс. сопротивление проводника
<= 78 Ом/км (при 20 °C)
Сопротивление изоляции
>= 1 ГОм*км (при 20 °C)
Волновое сопротивление
100 Ом +15 % (при 1 МГц)
Емкость кабеля
<= 70 пФ/м
Номинальное напряжение, кабель
<= 300 В
Испытательное напряжение
>= 3000 В
Минимальный радиус изгиба, фиксированная установка
8 х Д
Минимальный радиус изгиба, гибкая установка
10 х Д
Наименьший радиус изгиба, фиксированная установка
48 мм
Наименьший радиус изгиба, подвижная установка
59 мм
Динамическая нагрузка (изгиб)
Макс. Циклы гибки: 10000000, Радиус изгиба: 59 мм, Путь перемещения: 10 м, Скорость перемещения: 3 м/с, Ускорение: 10 м/с2
