SAC-8P-M12MR-M12FR SH/.../... - Кабель датчика/исполнительного устройства

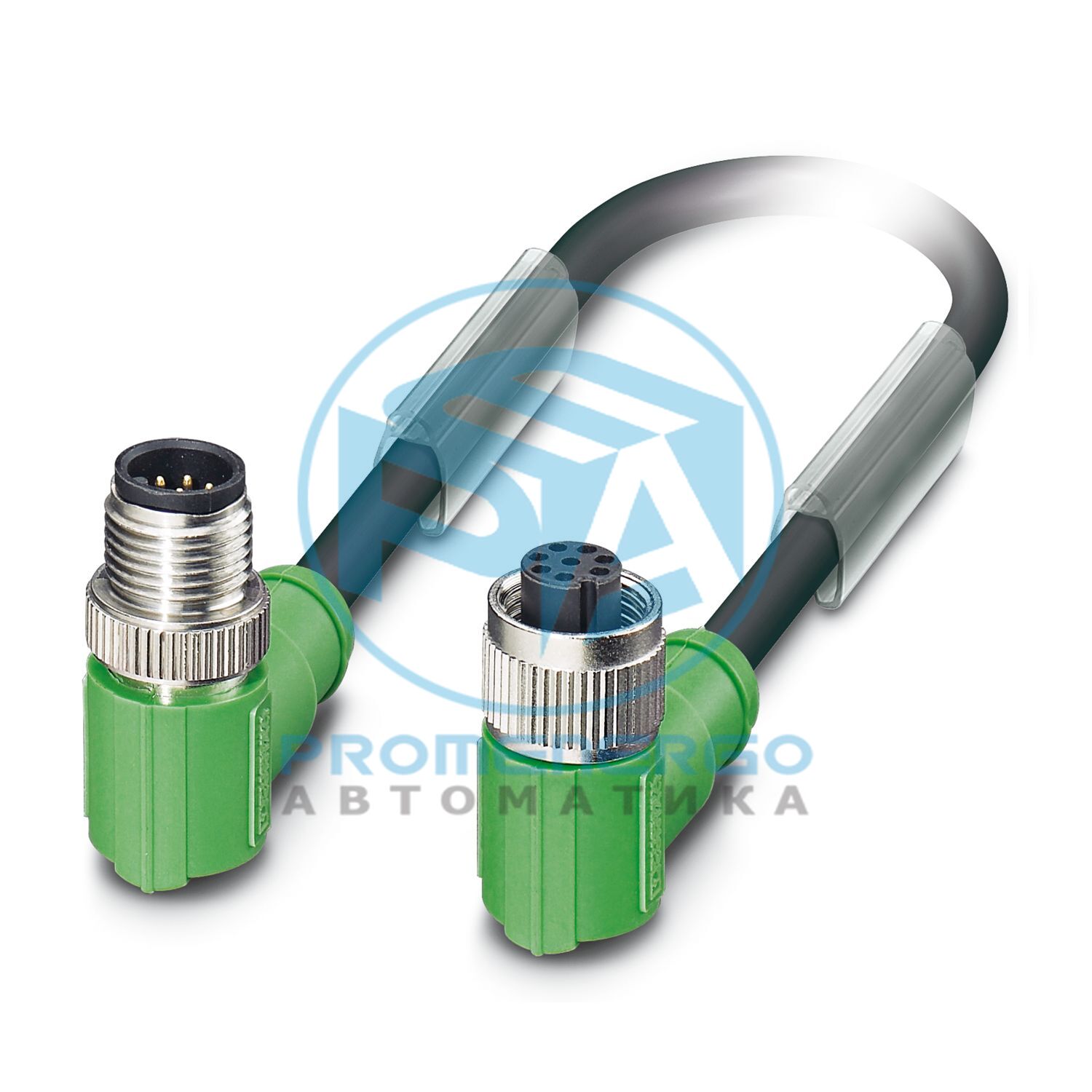

Кабель датчика/исполнительного устройства, 8-полюсный, переменного типа, экранированный, угловой штекер M12, кодировка: A, вкл. Угловой разъем M12, кодировка: A, длина кабеля: свободный вход (0,2 м ... 100,0 м)

Технические характеристики

Тип продуктаКабель датчика/исполнительного устройства
ПриложениеСтандартный
Количество позиций8
Количество кабельных выводов1
Экранированныйда
КодированиеА
Категория перенапряженияII
Степень загрязнения3
Класс воспламеняемости согласно UL 94.полупансион
Материал уплотненияНБР
Материал корпуса ручкиТПУ, трудновоспламеняющийся, самозатухающий
Контактный материалCuSn
Материал контактной поверхностиНи/Ау
Материал контактного носителяТПУ ГФ
Материал для винтового соединенияЦинк, отлитый под давлением, никелированный
Сопротивление изоляции>= 100 МОм
Номинальное напряжение U N30 В переменного тока
Номинальный ток I Н2 А
Циклы установки/извлечения>= 100
Отображение статусанет
Индикация состояния присутствуетнет
Момент затяжки0,4 Нм (разъем М12)
ТипЗаглушка угловая М12
Количество позиций8
Тип кодированияА
ТипГоловка угловая М12
Количество позиций8
Тип кодированияА

Габаритный чертеж

Длина кабеляСвободный вход (0,2 м...100,0 м)
Вес кабеля53 кг/км
Стиль UL AWM20549/10493 (80°С/300 В)
Количество позиций8
Экранированныйда
Тип кабеляPUR безгалогеновый черный [PUR]
Сигнальная линия структуры проводника32х0,10 мм
Сигнальная линия AWG24
Сечение проводника8x 0,25 мм2 (сигнальная линия)
Диаметр проволоки вкл. изоляция1,17 мм +/-0,02 мм
Внешний диаметр кабеля5,90 мм +/-0,2 мм
Внешняя оболочка, материалПУР
Внешняя оболочка, цветчерно-серый RAL 7021
Материал проводникаГолые медные провода
Материал изоляции проводовПП
Одиночный провод, цветкоричневый, белый, зеленый, желтый, серый, розовый, синий, красный
Толщина, изоляцияок. 0,20 мм
Толщина внешней оболочкиок. 0,50 мм
Общий поворот8 проводов от наполнителя до сердцевины
ЭкранированиеЭкран в оплетке из луженой меди
Оптическое защитное покрытие85 %
Макс. сопротивление проводника<= 78 Ом/км (при 20 °C)
Сопротивление изоляции>= 1 ГОм*км (при 20 °C)
Номинальное напряжение, кабель<= 300 В переменного тока
Испытательное напряжение>= 3000 В переменного тока (искровое испытание)
Испытательное напряжение Сердечник/Экран>= 2000,00 В переменного тока (в течение 60 с)
Минимальный радиус изгиба, фиксированная установка5 х Д
Минимальный радиус изгиба, гибкая установка10 х Д
Наименьший радиус изгиба, фиксированная установка30 мм
Наименьший радиус изгиба, подвижная установка59 мм
Динамическая нагрузка (изгиб)Макс. Циклы гибки: 10000000, Радиус изгиба: 10 x D, Путь перемещения: 10 м, Скорость перемещения: 3 м/с, Ускорение: 10 м/с2
Динамическая грузоподъемность (крутильная)Кручение: +/-180 °/м, Циклы кручения: >=5000000, Частота кручения: 35 циклов/мин.
Без галогеновсогласно DIN VDE 0472 часть 815
Огнестойкостьв соотв. с УЛ ФТ-2
Устойчивость к маслув соответствии с МЭК 60811-404
Другое сопротивлениеустойчив к гидролизу и микробам
Особые свойстваГибкий кабельный канал, способный
Температура окружающей среды (рабочая)-40 °C ... 80 °C (кабель, стационарная прокладка)
Вес кабеля53 кг/км
Стиль UL AWM20549/10493 (80°С/300 В)
Количество позиций8
Экранированныйда
Тип кабеляPUR безгалогеновый серый [280]
Сигнальная линия структуры проводника32х0,10 мм
Сигнальная линия AWG24
Сечение проводника8x 0,25 мм2 (сигнальная линия)
Диаметр проволоки вкл. изоляция1,17 мм +/-0,02 мм
Внешний диаметр кабеля5,90 мм +/-0,2 мм
Внешняя оболочка, материалПУР
Внешняя оболочка, цветсерый RAL 7001
Материал проводникаГолые медные провода
Материал изоляции проводовПП
Одиночный провод, цветкоричневый, белый, зеленый, желтый, серый, розовый, синий, красный
Толщина, изоляцияок. 0,20 мм
Толщина внешней оболочкиок. 0,50 мм
Общий поворот8 проводов от наполнителя до сердцевины
ЭкранированиеЭкран в оплетке из луженой меди
Оптическое защитное покрытие85 %
Макс. сопротивление проводника<= 78 Ом/км (при 20 °C)
Сопротивление изоляции>= 1 ГОм*км (при 20 °C)
Номинальное напряжение, кабель<= 300 В переменного тока
Испытательное напряжение>= 3000 В переменного тока (искровое испытание)
Испытательное напряжение Сердечник/Экран>= 2000,00 В переменного тока (в течение 60 с)
Минимальный радиус изгиба, фиксированная установка5 х Д
Минимальный радиус изгиба, гибкая установка10 х Д
Наименьший радиус изгиба, фиксированная установка30 мм
Наименьший радиус изгиба, подвижная установка59 мм
Динамическая нагрузка (изгиб)Макс. Циклы гибки: 10000000, Радиус изгиба: 10 x D, Путь перемещения: 10 м, Скорость перемещения: 3 м/с, Ускорение: 10 м/с2
Динамическая грузоподъемность (крутильная)Кручение: +/-180 °/м, Циклы кручения: >=5000000, Частота кручения: 35 циклов/мин.
Без галогеновсогласно DIN VDE 0472 часть 815
Огнестойкостьв соотв. с УЛ ФТ-2
Устойчивость к маслусогласно DIN EN 60811-404
Другое сопротивлениеустойчив к гидролизу и микробам
Особые свойстваГибкий кабельный канал, способный
Температура окружающей среды (рабочая)-40 °C ... 80 °C (кабель, стационарная прокладка)
Степень защитыIP65
Температура окружающей среды (при эксплуатации) (вилка/гнездо)-25 °C ... 90 °C (вилка/розетка)
Стандартное обозначениеРазъем М12
Стандарты/спецификацииМЭК 61076-2-101
Номер позиции1552007
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
ПримечаниеПод заказ (возврату не подлежит).
Ключ продажИИ
Ключ продуктаAF1CMA
Номер таможенного тарифа85444290
Страна происхожденияПЛ
ЭКЛАСС-13.027060311
ЭКЛАСС-15.027060311
ЭТИМ 10.0EC001855
СПСК 21.026121600
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
CO2e кг14 927 кг CO2-экв.
