САК-5П-М12МС/0,6-810/М12ФР-3Л - Кабель датчика/исполнительного устройства
САК-5П-М12МС/0,6-810/М12ФР-3Л - Кабель датчика/исполнительного устройства

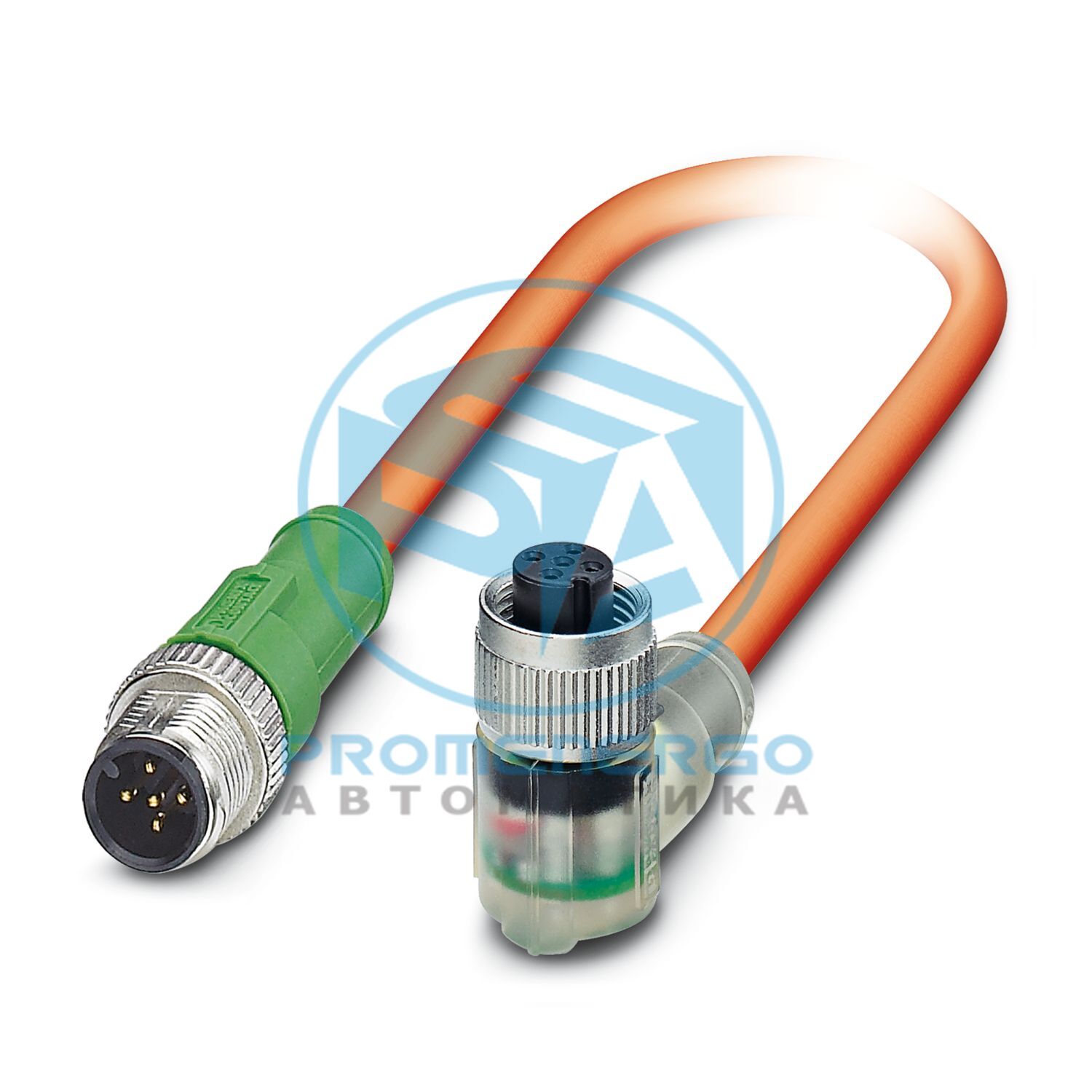

Кабель датчика/исполнительного устройства, 5-контактный, полиуретан, безгалогеновый, устойчивый к сварочным брызгам, оранжевый RAL 2003, штекер прямой M12, кодировка: A, с 3 светодиодами, вкл. Гнездо угловое M12, кодирование: A, с 3 светодиодами, длина кабеля: 0,6 м, для роботов и буксирных цепей
Технические характеристики
Тип продукта
Кабель датчика/исполнительного устройства
Приложение
Роботы и буксирные цепи
Количество позиций
5
Количество кабельных выводов
1
Экранированный
нет
Кодирование
А
Категория перенапряжения
II
Степень загрязнения
3
Класс воспламеняемости согласно UL 94.
полупансион
Материал уплотнения
НБР
Материал корпуса ручки
ТПУ, трудновоспламеняющийся, самозатухающий
Контактный материал
CuSn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ТПУ ГФ
Материал для винтового соединения
Цинк, отлитый под давлением, никелированный
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
24 В постоянного тока
Номинальный ток I Н
4 А
Циклы установки/извлечения
>= 100
Отображение статуса
3 светодиода
Индикация состояния присутствует
да
Момент затяжки
0,4 Нм (разъем М12)
Тип
Вилка прямая М12
Количество позиций
5
Тип кодирования
А
Тип
Головка угловая М12
Количество позиций
5
Тип кодирования
А
Габаритный чертеж
Длина кабеля
0,6 м
Примечание
Из-за чрезвычайно прочной внешней оболочки этот кабель следует зачищать только с шагом 5 см.
Стиль UL AWM
20549 (80°С/300 В)
Количество позиций
5
Экранированный
нет
Тип кабеля
PUR, безгалогеновый, очень гибкий, устойчивый к сварочным брызгам, оранжевый [810]
Сигнальная линия структуры проводника
42х0,10 мм
Сигнальная линия AWG
22
Сечение проводника
5x 0,34 мм2
Диаметр проволоки вкл. изоляция
1,55 мм +/-0,05 мм (сигнальная линия)
Внешний диаметр кабеля
6,90 мм +/-0,1 мм
Внешняя оболочка, материал
ПУР
Внешняя оболочка, цвет
оранжевый RAL 2003
Материал проводника
Голые медные провода
Материал изоляции проводов
ПП
Одиночный провод, цвет
коричневый, белый, синий, черный, зелено-желтый
Общий поворот
5 проводов вокруг наполнителя к жиле
Макс. сопротивление проводника
ок. 57 Ом/км
Сопротивление изоляции
>= 20 МОм*км
Номинальное напряжение, кабель
300 В (пиковое значение, не для приложений высокой мощности)
Испытательное напряжение ядро/ядро
3000 В (искровое испытание)
Минимальный радиус изгиба, фиксированная установка
5 х Д
Минимальный радиус изгиба, гибкая установка
10 х Д
Наименьший радиус изгиба, фиксированная установка
35 мм
Наименьший радиус изгиба, подвижная установка
69 мм
Динамическая нагрузка (изгиб)
Макс. Циклы изгиба: 5000000, Радиус изгиба: 10 x D, Путь перемещения: 10 м, Скорость перемещения: 3 м/с, Ускорение: 10 м/с2, Температура окружающей среды: <= 60 °C
Без галогенов
согласно DIN VDE 0472 часть 815
Огнестойкость
в соотв. с УЛ ФТ-2
Другое сопротивление
устойчив к гидролизу и микробам
Особые свойства
Оболочка устойчива к сварочным швам, подлежит вторичной переработке, матовая, без прилипания, износостойкая, огнестойкая и самозатухающая.
Температура окружающей среды (рабочая)
-40 °C ... 80 °C (кабель, стационарная прокладка)
Степень защиты
IP65
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
