SAC-5P-M12MS/0,3-PVC/M12FR - Кабель датчика/исполнительного устройства
SAC-5P-M12MS/0,3-PVC/M12FR - Кабель датчика/исполнительного устройства

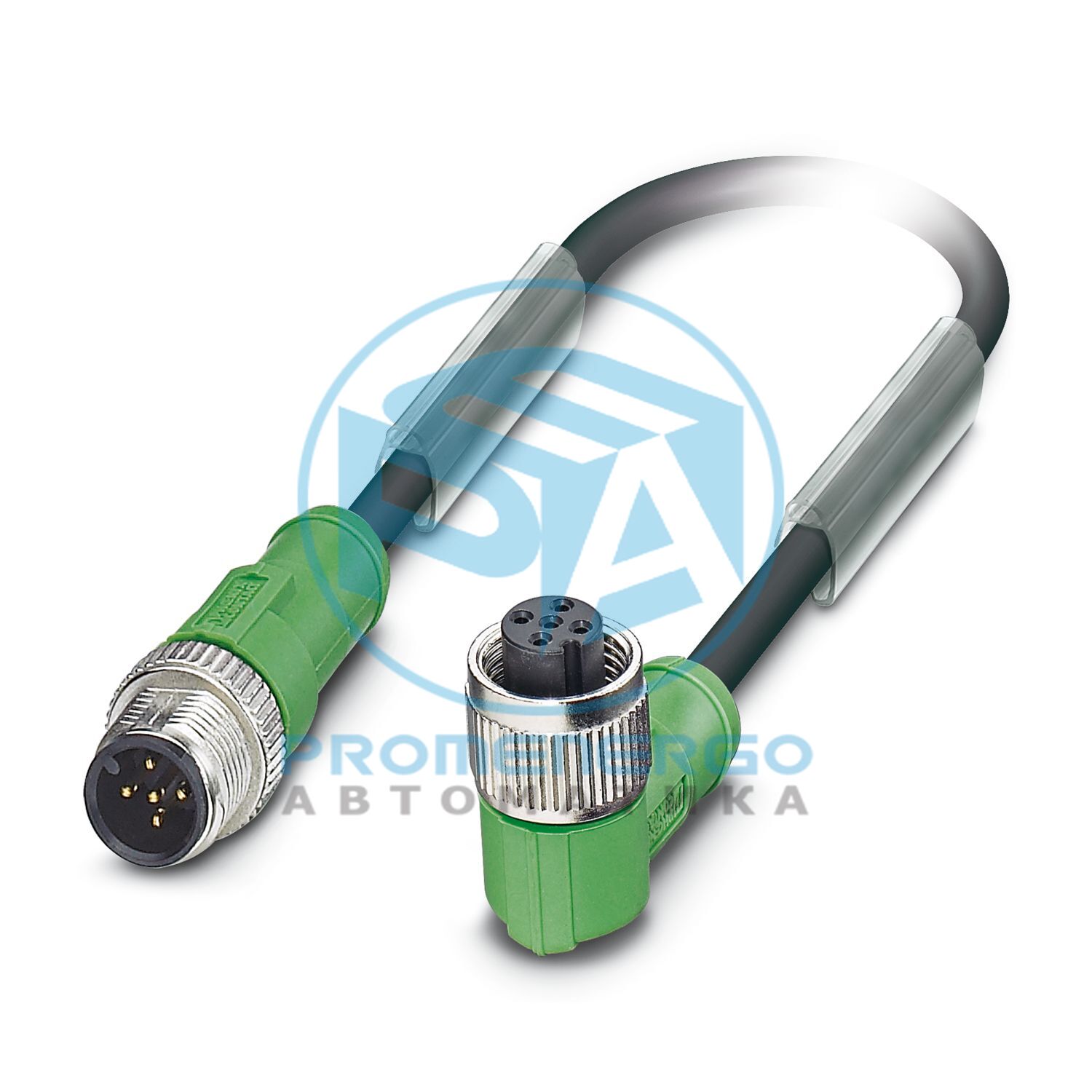

Кабель датчика/исполнительного устройства, 5-контактный, ПВХ, черный RAL 9005, вилка прямая M12, кодировка: A, на розетке угловая M12, кодировка: A, длина кабеля: 0,3 м
Технические характеристики
Тип продукта
Кабель датчика/исполнительного устройства
Приложение
Стандартный
Количество позиций
5
Количество кабельных выводов
1
Экранированный
нет
Кодирование
А
Категория перенапряжения
II
Степень загрязнения
3
Класс воспламеняемости согласно UL 94.
полупансион
Материал уплотнения
НБР
Материал корпуса ручки
ТПУ, трудновоспламеняющийся, самозатухающий
Контактный материал
CuSn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ТПУ ГФ
Материал для винтового соединения
Цинк, отлитый под давлением, никелированный
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А
Циклы установки/извлечения
>= 100
Отображение статуса
нет
Индикация состояния присутствует
нет
Тип
Вилка прямая М12
Количество позиций
5
Тип кодирования
А
Тип
Головка угловая М12
Количество позиций
5
Тип кодирования
А
Габаритный чертеж
Длина кабеля
0,3 м
Вес кабеля
51 кг/км
Стиль UL AWM
2464/1729 (80°С/300 В)
Количество позиций
5
Экранированный
нет
Тип кабеля
ПВХ черный [ПВХ]
Сигнальная линия структуры проводника
19х 0,15 мм
Сигнальная линия AWG
22
Сечение проводника
5x 0,34 мм2 (сигнальная линия)
Диаметр проволоки вкл. изоляция
1,26 мм +/-0,05 мм
Внешний диаметр кабеля
5,00 мм +/-0,15 мм
Внешняя оболочка, материал
ПВХ
Внешняя оболочка, цвет
черный RAL 9005
Материал проводника
Голые медные провода
Материал изоляции проводов
ПВХ
Одиночный провод, цвет
коричневый, белый, синий, черный, зелено-желтый
Толщина, изоляция
>= 0,23 мм (изоляция жил)
Толщина внешней оболочки
>= 0,76 мм
Общий поворот
5 проводов вокруг наполнителя к жиле
Макс. сопротивление проводника
макс. 57 Ом/км (при 20 °C)
Сопротивление изоляции
>= 200 МОм*км (при 20 °C)
Номинальное напряжение, кабель
<= 300 В
Испытательное напряжение
>= 3000 В
Минимальный радиус изгиба, фиксированная установка
5 х Д
Минимальный радиус изгиба, гибкая установка
10 х Д
Наименьший радиус изгиба, фиксированная установка
25 мм
Наименьший радиус изгиба, подвижная установка
50 мм
Огнестойкость
УЛ Фольксваген-1
Устойчивость к маслу
согласно DIN EN 60811-2-1
Температура окружающей среды (рабочая)
-25 °C ... 80 °C (кабель, стационарная прокладка)
Степень защиты
IP65
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
